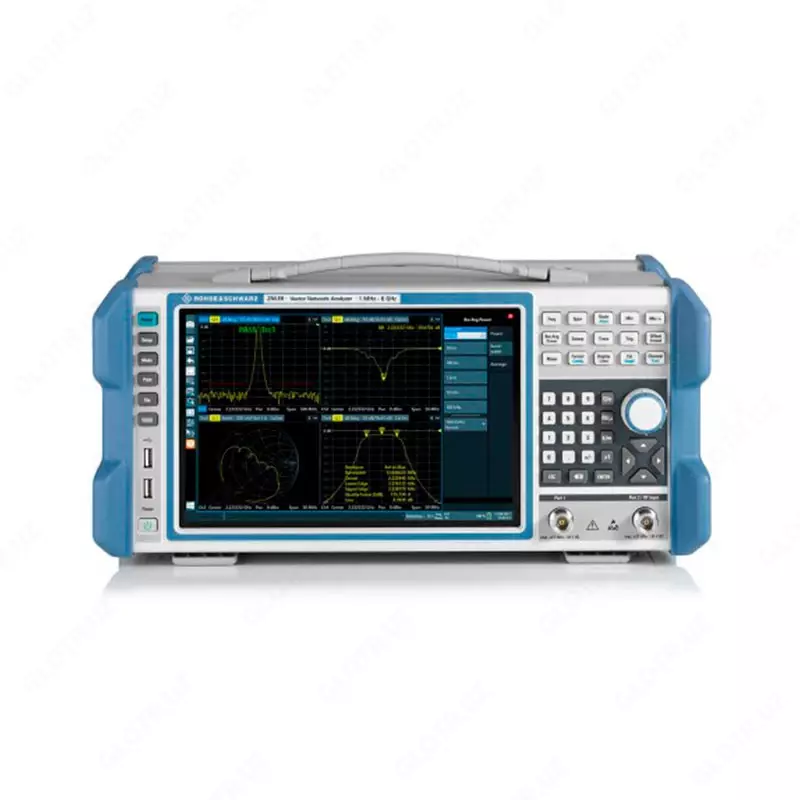

ZNLE — векторный анализатор цепей
Kod: P-0895630 Ushbu mahsulot sotuvda mavjud emasНазначение векторного анализатора цепей ZNLE:
Измерения с помощью векторного анализатора цепей ZNLE просты, как раз-два-три: он легко настраивается, легко калибруется, легко выполняет измерения. Широкоформатный сенсорный экран идеально подходит для отображения настроек и организации измерений в соответствии с требованиями текущей измерительной задачи.
Векторный анализатор цепей ZNLE выпускается в нескольких исполнениях:
- ZNLE3 - от 1 МГц до 3 ГГц;
- ZNLE6 - от 1 МГц до 6 ГГц.
Особенности векторного анализатора цепей ZNLE:
- Двунаправленные измерения пассивных компонентов в диапазоне частот от 1 МГц до 3 или 6 ГГц;
- Полосы ПЧ от 1 Гц до 500 кГц;
- Динамический диапазон до 120 дБ (тип.);
- Мастер калибровки упрощает калибровочный процесс;
- Интерфейс LAN и опциональный GPIB, для дистанционного управления;
- Широкоформатный 10,1-дюймовый сенсорный WXGA экран
- Операционная система Windows 10;
- Компактные размеры (глубина 24 см);
- Малый вес (6 кг).
Технические характеристики векторного анализатора цепей ZNLE:
| Параметр | Значение | ||
| ZNLE3 | ZNLE6 | ||
| Диапазон частот | от 1 МГц до 3 ГГц | от 1 МГц до 6 ГГц | |
| Количество измерительных портов | 2, тип N (female (розетка)) | ||
| Импеданс | 50Ω | ||
| Количество точек измерений | от 2 до 5001 | ||
| Полосы ПЧ | от 1 Гц до 500 кГц | ||
| Стабильность опорного генератора (старение) | ± 1·10-6 | ||
| Динамический диапазон | от 1 МГц до 50 МГц: > 100 дБ (тип. 110 дБ) от 50 МГц до 6 ГГц: > 110 дБ (тип. 120 дБ) |
||
| Время измерения | 201 точка, span 200 МГц, BW 500 кГц | < 5 мс | |
| Диапазон выходной мощности | от -10 дБм до 0 дБм (тип. до +2 дБм) | ||
| Максимальный номинальный уровень входной мощности | 0 дБм | ||
| Точность измерения | Параметра передачи | < 0,05 дБ или < 0,5° (в диапазоне от -35 дБм до +5 дБм) | |
| Параметра отражения | < 0,2 дБ или < 1,3° (при 0 дБм) | ||
| Общие характеристики | |||
| Интерфейсы | Стандартно | LAN, USB, DVI-D | |
| Опционально | GPIB (опция FPL1-B10) | ||
| Система | Операционная система | Windows 10 | |
| Жесткий диск | 32 Гбайт | ||
| Дисплей | Диагональ 26,4 см (10,1 дюйма), разрешение 1280 × 800 × 262144, цветной, сенсорный, WXGA | ||
| Питание | Сеть переменного тока: 100-240 В, 50-60 Гц | ||
| Потребляемая мощность | Тип. 80 Вт (макс. 170 Вт) | ||
| Габаритные размеры (ШхВхГ) | 408х186х235 мм | ||
| Масса | 6 кг | ||
Под заказ
Под заказ
