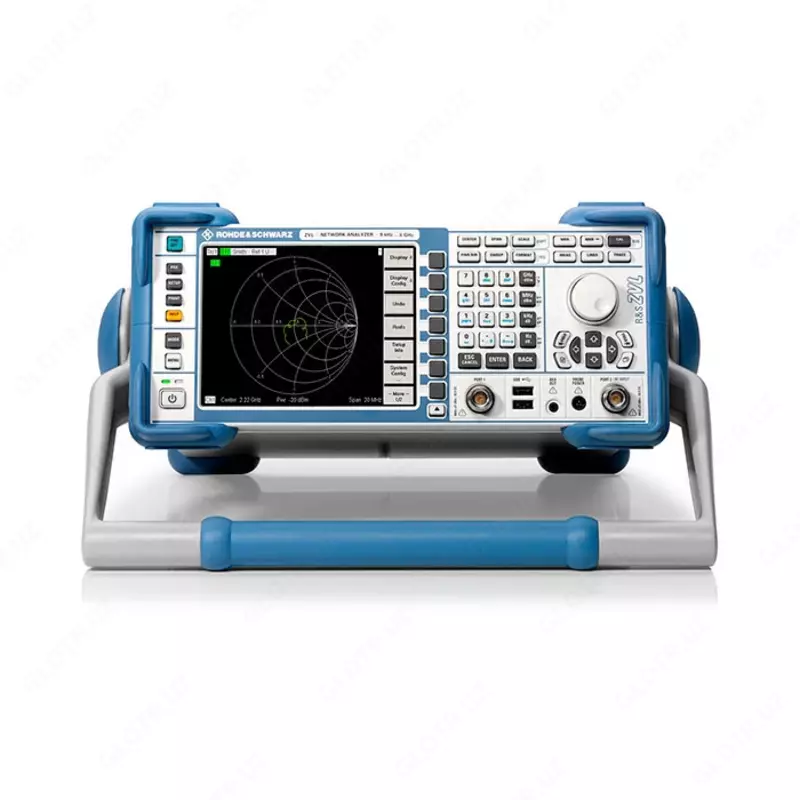

ZVL — векторный анализатор электрических цепей

Назначение векторного анализатора электрических цепей ZVL:

Анализатор цепей ZVL идеально подходит для решения часто меняющихся измерительных задач. Прибор объединяет в себе функции 2-портового двунаправленного анализатора цепей и полноценного опционального анализатора спектра. Варианты исполнения с импедансом 50Ohm или 75Ohm, в сочетании с различными возможностями питания, делают этот прибор уникальным решением как в лабораторных, так и в полевых условиях.

 Векторный анализатор цепей ZVL выпускается в нескольких исполнениях:

• ZVL3-75 - от 9 кГц до 3 ГГц;
• ZVL3 - от 9 кГц до 3 ГГц;
• ZVL6 - от 9 кГц до 6 ГГц;
• ZVL13 - от 9 кГц до 13,6 ГГц.

ZVL3-75 имеет импеданс 75Ohm, что идеальным образом подойдет для ТВ и кабельных измерений. Для коррекции системных ошибок, с целью обеспечения высокой точности измерений, имеется механический калибровочный набор ZCAN (модель .72), также с импедансом 75Ohm.

Особенности векторного анализатора электрических цепей ZVL:

• Диапазон частот: от 9 кГц до 3 / 6 или 13,6 ГГц;
• Полный набор S-параметров;
• Опциональные измерения во временной области и расстояния до повреждения;
• Динамический диапазон >115 дБ, тип. 123 дБ;
• Опциональные возможности анализа спектра;
• Модель ZVL3-75 с импедансом 75Ohm для ТВ и кабельных измерений;
• Поддержка датчиков мощности (опционально);
• Различные варианты питания: от сети переменного тока, от источника постоянного тока (опция) ,от аккумуляторной батареи (опция);
• Компактные размеры и небольшой вес 7 кг.

Описание векторного анализатора электрических цепей ZVL:

Для ZVL анализ электрических цепей является стандартным режимом работы. Прибор обеспечивает 2-портовые двунаправленные измерения полной матрицы S-параметров. Несколько форматов отображения трасс (графиков) позволяют выводить на экран и выделять те или иные результаты в зависимости от информации, которую нужно извлечь из измеренных данных.

Опция ZVL-K2 позволит дополнительно находить повреждения в кабелях и разъемах, что особенно пригодится, например, при монтаже антенн. Могут быть выбраны любые кабели общего типа и заданы коэффициент замедления и частотно-зависимое затухание. Опция ZVL-K3 позволит проводить анализ во временной области, отображая неоднородности, коэффициенты отражения или импедансы в виде функции от задержки или длины. В опцию включены переходная и импульсная характеристики, разнос частот НЧ / ПП и стробируемые S-параметры.

Режим анализа спектра R&S®ZVL-K1

Опция ZVL-K1 превращает ZVL в полноценный анализатор спектра, в том числе с функциональностью ЭМС измерений, за счет наличия специальных узкополосных фильтров. Значительно расширить возможности спектрального анализа позволит целый набор опций. FSL-K7 позволит проводить измерения сигналов аналоговой модуляции АМ/ЧМ/ФМ. Спектрограмма (режим водопада) опция FSL-K14, будет полезна при анализе прерывистых сигналов. Прикладное ПО FSL-K30 выполнит измерения коэффициента шума и усиления. FSL-K20 добавит измерения сетей аналогового и цифрового кабельного ТВ, и аналоговых ТВ-передатчиков. FSL-B6 содержит функцию запуска по ТВ-сигналам (ТВ-триггер), что особенно важно при обслуживании аналогового ТВ-оборудования. FSL-B8 стробируемая развертка позволит отобразить спектр модуляции сигналов GSM или WLAN. Для измерения передатчиков Bluetooth® пригодится опция FSL-K8. Набор прикладного ПО FSL-K72/-K91/-K93 выполнит анализ сигналов базовых станций 3GPP FDD и сигналов WLAN, WiMAX.

Технические характеристики векторного анализатора электрических цепей ZVL:
