Узлы крепления УК-Н-01

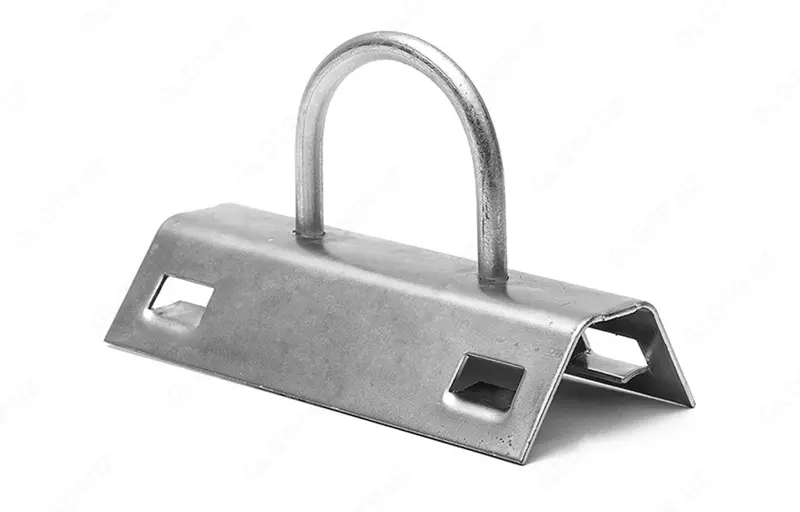

Узел крепления натяжной УК-Н-01 сварной

Узел крепления УК-Н-01 представляет собой специальное устройство для надежного и безопасного крепления самонесущего оптического кабеля на опорах воздушных линий (ВЛ) до 20 кВ в городском электрохозяйстве.

Применение:

• Крепление кабеля на опорах уличного освещения

• Крепление на опорах наземного электротранспорта

• Крепление на элементах зданий и сооружений

• Длина пролета до 110 метров

Характеристики УК-Н-01:

• Материал корпуса: высокопрочная сталь

• Максимальная рабочая нагрузка: 10 кН

• Покрытие: цинковое, толщина слоя 9–15 мкм

• Габариты (Д×Ш×В): 109×167×70 мм

• Масса: 0,55 кг

Установка узла крепления:

• Производится на опорах круглого сечения и на опорах типа СВ с использованием ленточных хомутов

• Ленточные хомуты состоят из монтажной ленты и замков, обеспечивающих надежную фиксацию кабеля

Порядок монтажа:

1. Выбрать место установки на опоре с учетом монтажных требований и длины пролета

2. Зафиксировать ленточные хомуты на опоре

3. Закрепить оптический кабель в узле, следя за надежностью фиксации и отсутствием излишнего натяжения

Узел УК-Н-01 обеспечивает надежное и безопасное крепление оптического кабеля и позволяет эффективно использовать его в городском электрохозяйстве.
