Узлы крепления УК-Н-2К

Узел крепления UKN-2K

Общее описание:

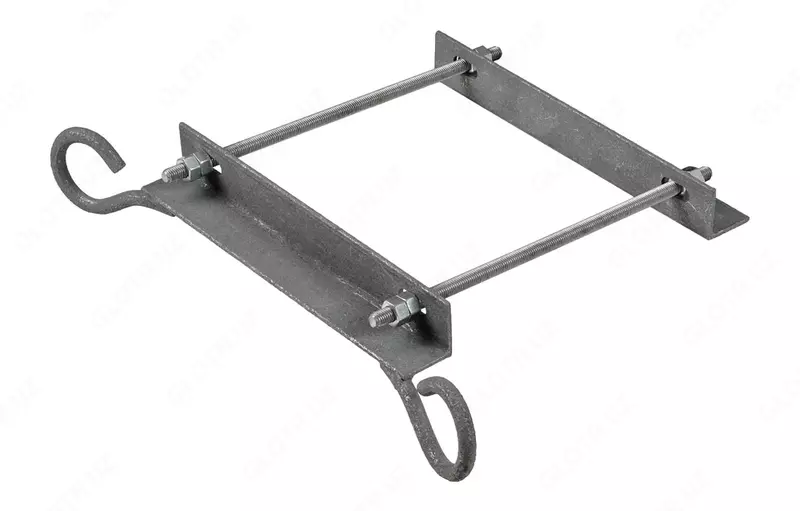

UKN-2K — это специальный монтажный элемент, предназначенный для крепления самонесущего оптического кабеля (ADSS, OPGW) на опорах воздушных линий (ВЛ) типа SV. Узел обеспечивает надежное натяжное крепление кабеля, его фиксирование и защиту от механических нагрузок.

Конструкция:

• Две скобы (стальные кронштейны): устанавливаются на противоположные стороны прямоугольной бетонной опоры (тип SV).

• Крепежные элементы (болт, гайка, шайба): обеспечивают натяжение скоб и фиксируют узел.

• Арматура для кабеля: предотвращает соскальзывание и деформацию кабеля.

Технические характеристики (примерные):

Порядок установки:

1. Выбор места: кабель не должен касаться других проводов.

2. Установка скоб: на противоположные стороны опоры.

3. Болтовое крепление: скобы соединяются болтами и гайками.

4. Монтаж кабеля: кабель фиксируется в узле с помощью арматуры, избегая чрезмерного натяжения.

Преимущества:

• Подходит для прямоугольных опор SV.

• Простая установка без сварки и сверления.

• Высокая коррозионная стойкость благодаря цинковому покрытию.

• Безопасная работа на линиях до 20 кВ.

• Защита кабеля от механических нагрузок.

• Работа в любых климатических условиях.

Сферы применения:

• Городские и сельские электрические сети (0,4–20 кВ).

• Оптические линии связи (ADSS, OPGW).

• Опоры уличного освещения.

• Инфраструктура электротранспорта.

• Крепление кабеля на стенах зданий.
