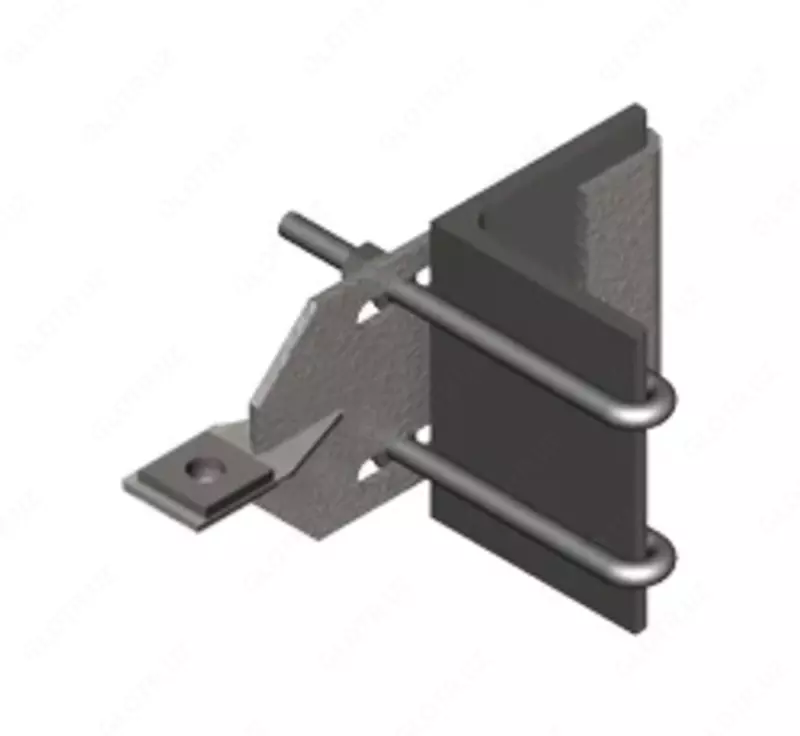

Узлы крепления УН(У)-200

Узел натяжной УН(У)АУ-200

Назначение:
Универсальные узлы натяжные УН(У) и УН(У)АУ предназначены для одностороннего анкерного крепления подвески ОКСН к опорам ЛЭП. Устанавливаются на поясные уголки ствола металлической решетчатой опоры в проектном месте.

Рекомендации по подвескам:

• Для УН(У): регулируемые подвески НП.В(2), НП.У(2) и нерегулируемая НП.В(1)

• Для УН(У)АУ: регулируемые подвески НП.Г(2), НП.У(2) и нерегулируемая НП.Г(1)

Модификации узлов:

Особенности:

• Разрушающая нагрузка: 70 кН

• Два узла серии УН(У) устанавливаются на анкерную опору, два узла серии УН(У)АУ – на анкерно-угловую, один узел – на концевую

• Рекомендуется для средних и малых пролётов, а также на муфтовых опорах
