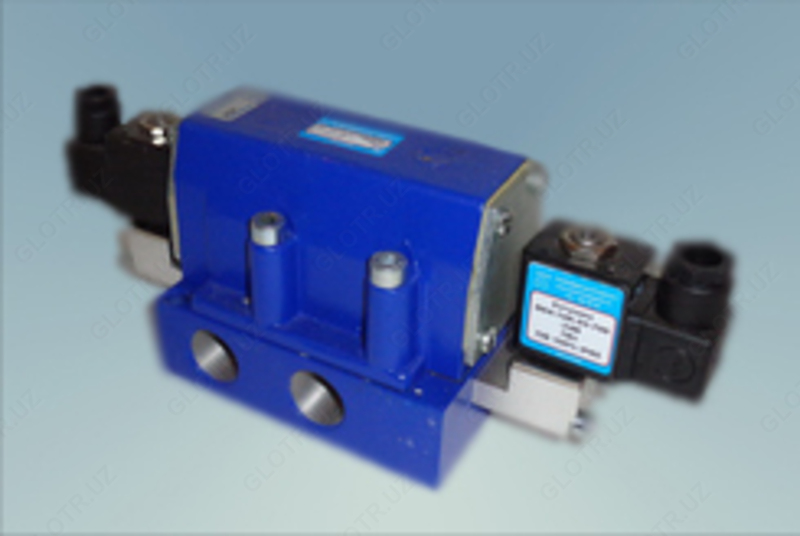

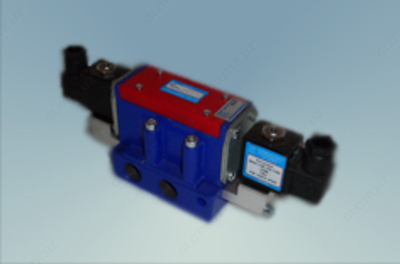

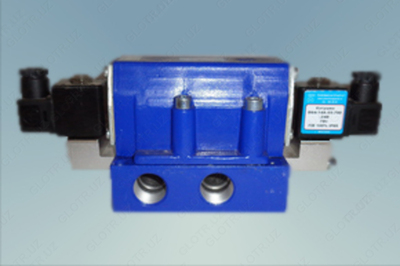

В64-15А-05 Пневмораспределитель

В пневмораспределителях с двусторонним электропневматическим управлением  В64-15ПараметрНормы для типоразмеровВ64-14А-05В64-15А-05Условный проход, мм1620Номинальное / минимальное давление, МПа0,63 / 0,25Пропускная способность, Кv по ГОСТ14691-69, м³/ч, не менее2,83,0Время срабатывания при давлении 0,4 МПа, с, не более0,10,2Номинальное напряжение питания, В: постоянного тока / переменного тока 50 Гц / переменного тока 60 Гц24 (12, 48,110) / 110,220 (380) / 110,220Номинальная потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50 Гц, ВА / переменного тока 60 Гц, ВА7 / 9 / 12Масса пневмораспределителя, кг2,02,7

А-05 стыкового присоединения перемещение поршня с золотником осуществляется при подаче напряжения на электромагнитную катушку типа  (по ТУ на распределители - катушка  пилотного клапана. Это приводит к тому, что сжатый воздух по отверстию пилотного клапана поступает под соответствующий торец поршня. Для возврата поршня в исходное положение необходимо для пневмораспределителей с двухсторонним электропневматическим необходимо подать напряжение на электромагнитную катушку второго пилотного клапана.

Подробнее о принципе работы пневмораспределителей В64 c двухсторонним электромагнитным управлением можно узнать.
