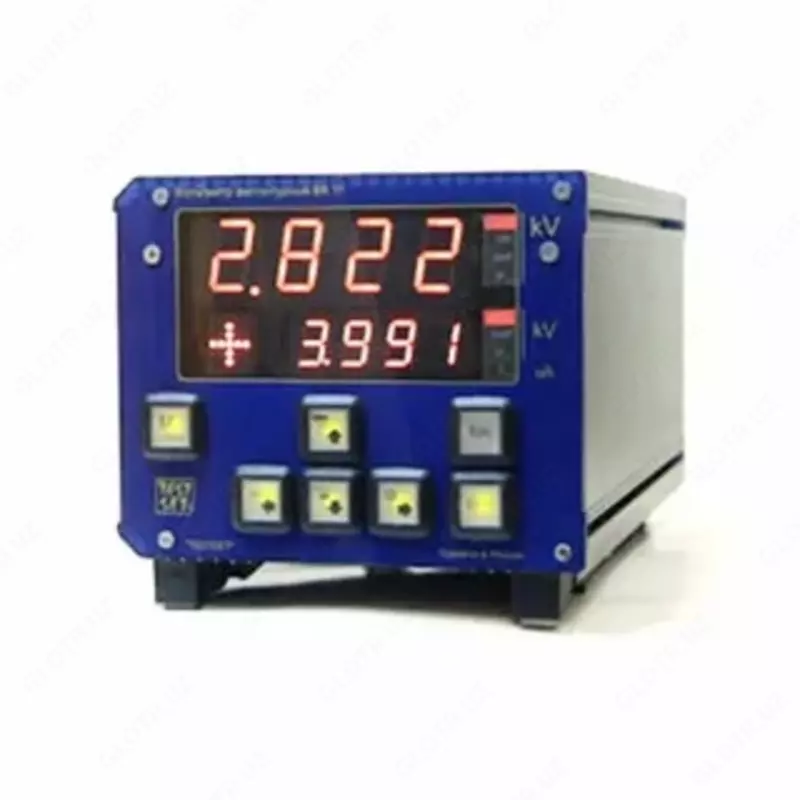

ВА 11 — вольтметр амплитудный

В наличии Код: P-1048475

от 1 240 000 сум / шт.

Контакты

Написать

Описание

Описание вольтметра амплитудного ВА 11:

Вольтметр ВА 11 разработан специально для измерения высоких испытательных напряжений (переменного и постоянного) в соответствии с ГОСТ 17512-82, ГОСТ 1516.2-97, а также публикацией МЭК 60060-2.

Вольтметром ВА 11 обеспечивается одновременная индикация значений двух величин (по выбору оператора) из набора:
- Um — амплитудное значение напряжения;
- Um/√2 — амплитудное значение, деленное на √2;
- Ueff — действующее значение;
- U_ — среднее арифметическое значение постоянного напряжения;
- Ieff — действующее значение тока проводимости.
- Отсчет показаний непосредственно в киловольтах;
- Автоматическая регистрация значений напряжений пробоя (перекрытия) изоляции объекта испытаний с выдачей сигнала на внешний разъем;
- Возможность ручного останова измерений (с фиксацией измеренных значений);
- Сохранение в энергонезависимой памяти 4-х значений «рабочих» коэффициентов деления делителей напряжения, задаваемых оператором.
Особенности вольтметра амплитудного ВА 11:

В вольтметре ВА 11 предусмотрена возможность регулирования яркости его индикаторов в соответствии с условиями освещенности, а также отключения автоматического останова измерений по факту пробоя или перекрытия испытуемой изоляции.

Жесткий компактный корпус прибора снабжен ручкой для переноски и складными передними ножками. Вариант исполнения корпуса — модуль 3U28ТЕ (глубина 230 мм) для встраивания в 19-дюймовую стойку.

Цифровой амплитудный вольтметр ВА 11 внесен в Государственный Реестр средств измерений и поставляется Заказчикам в составе испытательных установок, как отдельный прибор, а также в комплекте с делителями напряжения ДН-10ЕО, ДН-15ЕО, ДН-50ЕО, ДН-50Е, ДН-100ЕО, ДН-100Е, ДН-110ЕО-200, ДН-200Е, ДН-200ЕО и оптоизолированными датчиками токов утечки в изоляции СМД-10 и СМД-11.

На вольтметр ВА 11 прилагается свидетельство установленного образца о государственной поверке, выданное ФГУП "ТЕСТ Санкт-Петербург"

Технические характеристики вольтметра амплитудного ВА 11:

Параметр	Значение
Пределы допускаемой относительной погрешности измерения напряжения:	2005
— переменного тока промышленной частоты 50 Гц в диапазоне ± (3,0 -141) В, амплитудное значение, %	± 0,5
— переменного тока промышленной частоты 50 Гц в диапазоне (2,0 - 100) В, среднеквадратическое значение, %	± 1,0
— постоянного тока в диапазоне + (3,0 -141) В, %	± 0,5
Частота переменного напряжения, Гц	20 ÷ 350
Диапазон коэффициентов деления рабочего делителя напряжения	1 ÷ 9999
Полярность входного измеряемого напряжения	+/-
Диапазон усреднение периодов измерения	1 ÷ 128
Время установления показаний, с	0,1 ÷ 1
Входное сопротивление, кОм	1000 ± 1
Входная емкость, пФ, не более	50
Напряжение питания, В	220 ± 20
Потребляемая мощность, ВА	20
Диапазон рабочих температур, °С	+ 5..40
Габаритные размеры, мм	125x137x265
Масса, кг, не более	2
