Вентиляционная решетка линейная с клапаном РАН-У+Р

Вентиляционная решетка линейная с клапаном РАН-У+Р — практичное решение для систем приточно-вытяжной вентиляции и кондиционирования воздуха, когда требуется не только распределение потока, но и точная регулировка объема подаваемого воздуха. Модель предназначена для установки в вентиляционные каналы и строительные проемы различных типов и широко применяется в административных, коммерческих и промышленных помещениях.

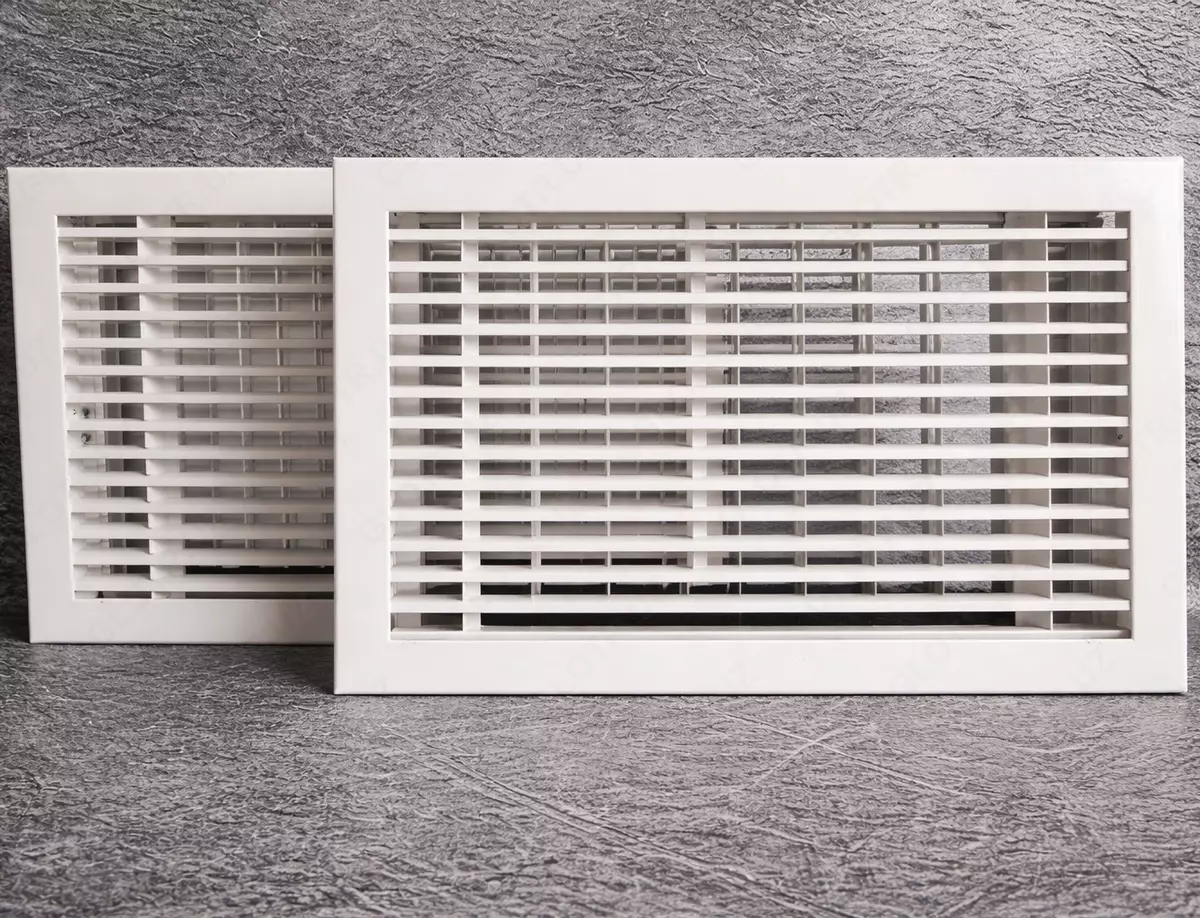

Нерегулируемая по направлению решетка с клапаном расхода воздуха РАН-У+Р используется в приточно-вытяжной вентиляции и системах кондиционирования и устанавливается там, где необходимо именно регулирование объема воздуха. Конструкция изделия включает жесткую рамку и горизонтально расположенные Y-образные жалюзи, угол которых зафиксирован под 0° относительно плоскости решетки. Раздача воздуха осуществляется с отклонением примерно 15° от нормали в одну сторону, что позволяет формировать направленный поток без турбулентности и сквозняков.

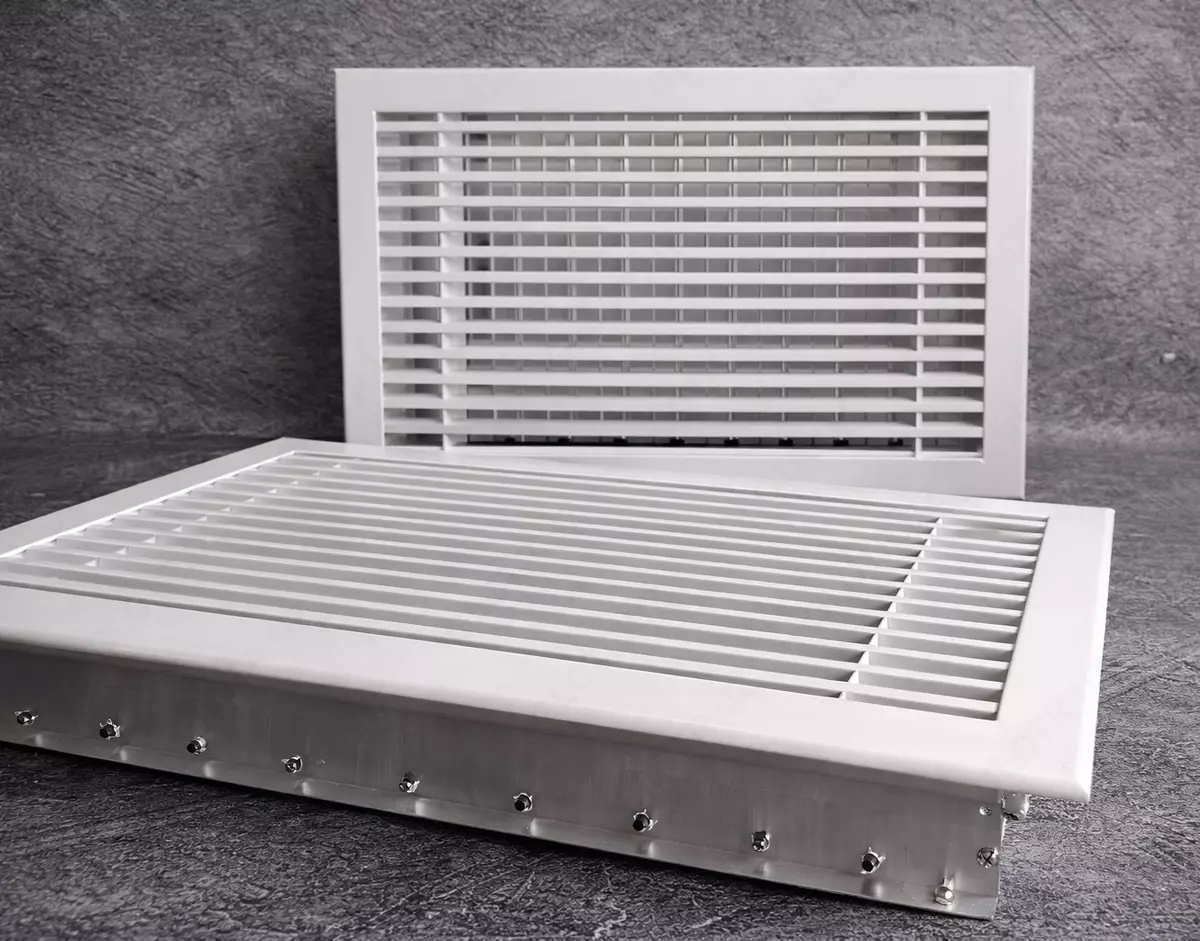

С тыльной стороны решетки установлен клапан расхода воздуха (КРВ). КРВ представляет собой рамку с размещенными в ней лопатками. Положение лопаток регулируется вручную при помощи удобной ручки. Изменяя положение лопаток, пользователь меняет площадь свободного сечения решетки, тем самым точно настраивая объем подаваемого воздуха — от минимального до максимального значения, предусмотренного проектом.

По дополнительному запросу решетки РАН-У+Р могут оснащаться отверстиями на лицевой стороне рамки для крепления винтовым соединением, что упрощает монтаж в проемах. Также предусмотрена возможность комплектации адаптером для присоединения к воздуховоду, обеспечивающим аккуратное и герметичное подключение к системе вентиляции.

Линейные решетки данного типа выпускаются как в стандартных типоразмерах, так и по индивидуальным размерам с шагом 1 мм. Минимальные рекомендуемые габариты составляют 80×80 мм, максимальные — до 2900×2500 мм. При ширине решетки более 300 мм дополнительно устанавливается усилительная полоса 12×3 мм, предотвращающая провисание жалюзи и повышающая общую жесткость конструкции.

При изготовлении используется алюминиевый профиль, благодаря чему изделие отличается малым весом, коррозионной стойкостью и длительным сроком службы. По умолчанию решетки окрашиваются полиэфирной порошковой краской белого цвета RAL 9016. По запросу возможно покрытие в любые стандартные цвета по шкале RAL.

Преимущества решетки РАН-У+Р:

• линейное исполнение для каналов и проемов;

• встроенный клапан расхода воздуха КРВ;

• ручная регулировка объема подаваемого воздуха;

• Y-образные жалюзи с фиксированным углом 0°;

• направленная раздача воздуха с отклонением 15°;

• изготовление по индивидуальным размерам с шагом 1 мм;

• диапазон размеров от 80×80 до 2900×2500 мм;

• усилительная полоса при ширине более 300 мм;

• возможность установки адаптера к воздуховоду;

• алюминиевый профиль — легкость и коррозионная стойкость;

• порошковая окраска RAL 9016 с выбором других цветов RAL.

РАН-У+Р — оптимальный выбор для объектов, где требуется компактная линейная решетка с надежным клапаном и точной ручной настройкой расхода воздуха.

Характеристики товара:

Часто задаваемые вопросы:

1. Можно ли регулировать объем воздуха?
Да, с помощью встроенного клапана КРВ.

2. Регулируются ли жалюзи по направлению?
Нет, направление фиксировано, регулируется только расход.

3. Какие размеры доступны?
От 80×80 мм до 2900×2500 мм, возможны индивидуальные размеры.

4. Что предотвращает провисание жалюзи?
Усилительная полоса 12×3 мм при ширине более 300 мм.

5. Можно ли подключить решетку к воздуховоду?
Да, предусмотрен адаптер.
