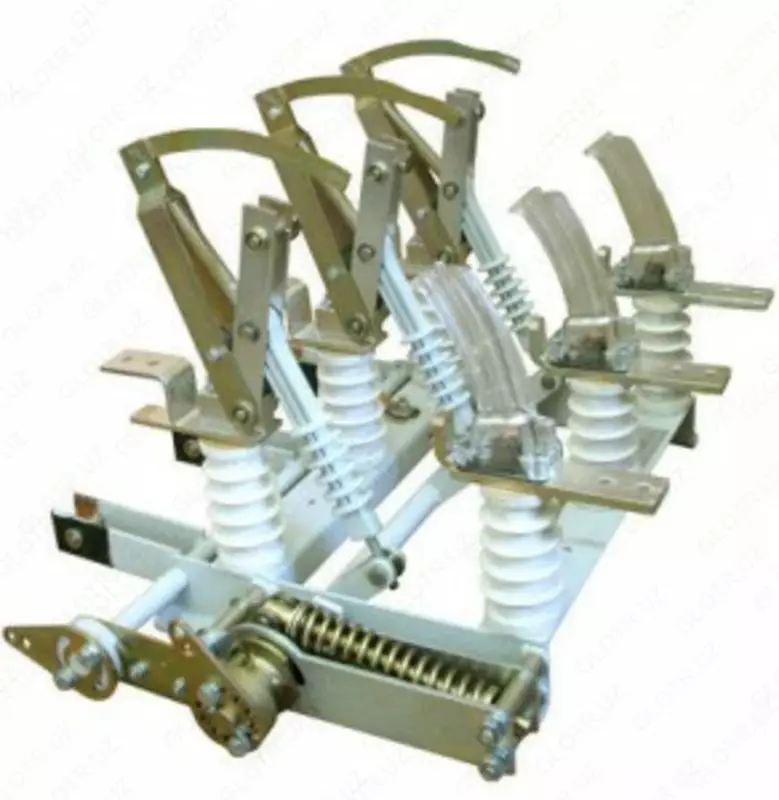

Выключатель нагрузки ВНАЛ/ВНАП-10/630 УХЛ1

Выключатели  ВНА применяются в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанций (КТП) внутренней установки и камерах стационарных одностороннего обслуживания (КСО).

Выключатели нагрузки ВНА-П/Л-10/400(630)-20з(п) УХЛ1 предназначены для включения и отключения под нагрузкой участков цепей переменного трехфазного тока частотой 50-60 Гц, номинальным напряжением 6(10) кВ, а также заземления отключенных участков при помощи заземлителей.

Структура условного обозначения ВНА-10/630 УХЛ1:

В – выключатель

Н – нагрузки

А – автогазовый

10 – номинальное напряжение сети, кВ

630 – номинальный ток, А

УХЛ – климатическое исполнение и категория размещения

Выключатели ВНА-10/630 изготавливаются в следующих исполнениях:

• Без заземляющих ножей и без предохранителей
• С одним заземляющим ножом без предохранителей
• С двумя заземляющими ножами без предохранителей
• С одним заземляющим ножом c предохранителями
• С двумя заземляющими ножами c предохранителями

Условия эксплуатации выключателя ВНА-10/630:

• Температура окружающего воздуха: от -45°С до +40°С
• Высота над уровнем моря не более: 1000м
• Относительная влажность воздуха: 75% при 15°С, 100% при 25°С
• Окружающая среда: промышленная атмосфера типа П
• Рабочее положение в пространстве: установка на вертикальной плоскости. Допускается отклонение от вертикального положения до 5°.

Технические характеристики выключателя ВНА-10/630:

Номинальное напряжение: 10 кВ

Номинальный ток: 630 А

Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания: 20 кА

Масса с заземляющими ножами: 52 кг

Масса с заземляющими ножами и предохранителями: 87 кг

Габаритные размеры: 613мм x 740мм x 480мм

Габаритные размеры с предохранителями: 1112мм x 740мм x 480мм

Срок службы до списания: 25 лет
