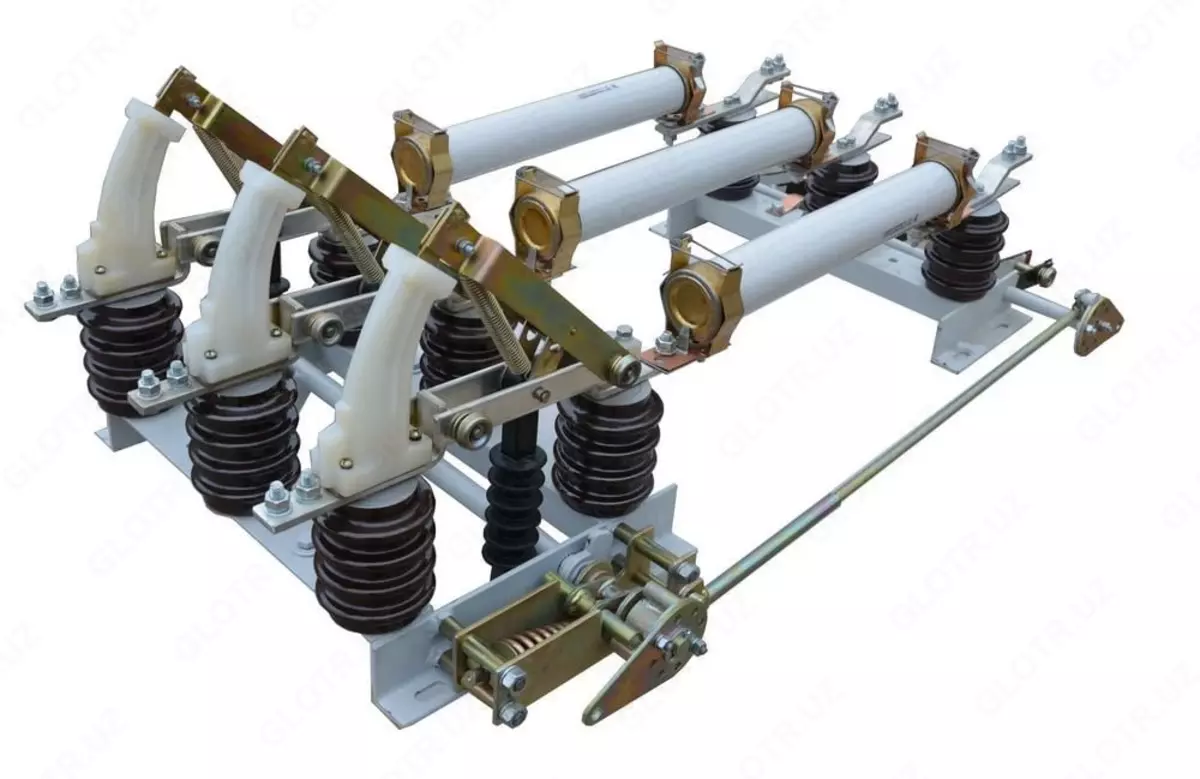

Выключатель-разъединитель "UPOWER" ВНА-10D/630А
-
Выключатель-разъединитель "UPOWER"безопасное отключение цепей с воздушной изоляцией
Выключатели-разъединители серии ВНА применяются в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанций (КТП) внутренней установки и камерах стационарного одностороннего обслуживания (КСО). Обеспечивают надежное включение, отключение и изоляцию электрических цепей высокого напряжения.
Преимущества
Обеспечивает безопасное отключение цепей с воздушной изоляцией
Трёхфазное исполнение с номинальным током до 630 А
Механический привод с возможностью установки справа или слева
Высокая износостойкость: не менее 1000 механических циклов, 500 электрических
Панельный монтаж, надежная фиксация на основании
Степень защиты IP00 (в корпусе щита — до IP31)
Технические характеристики
| Параметр | Значение |
|---|---|
| Модель | ВНА-10D |
| Номинальный ток Iₙ | 630 А |
| Номинальное напряжение Uₑ | 10 кВ |
| Количество полюсов | 3 (трёхфазный) |
| С предохранителем | Нет |
| Дистанционное управление | Нет |
| Исполнение привода | Механический |
| Расположение привода | Справа или слева |
| Способ отключения | С воздушной изоляцией |
| Номинальное напряжение изоляции Uᵢ | 1000 В |
| Номинальная отключающая способность | До 6 кА |
| Механическая износостойкость | ≥ 1000 циклов |
| Электрическая износостойкость | ≥ 500 циклов |
| Тип монтажа | Панельный, на основании |
| Климатическое исполнение | УХЛ3 |
| Степень защиты IP | IP00 (в щите до IP31) |
| Габариты (Ш×В×Г) | ~420×280×220 мм |
| Масса | ~8–10 кг |
5 часто задаваемых вопросов
- Для каких объектов предназначен ВНА-10D?
Для КРУ, КТП внутренней установки и КСО - Какой номинальный ток устройства?
630 А - Сколько полюсов?
3 (трёхфазный) - Какая степень защиты?
IP00 (в щите до IP31) - Какой способ отключения?
С воздушной изоляцией
