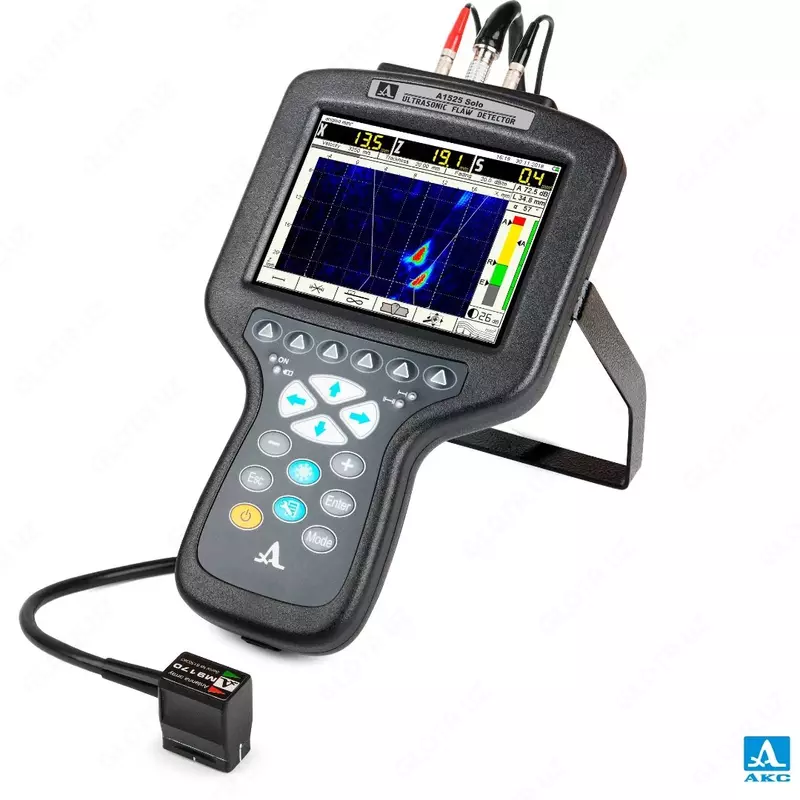

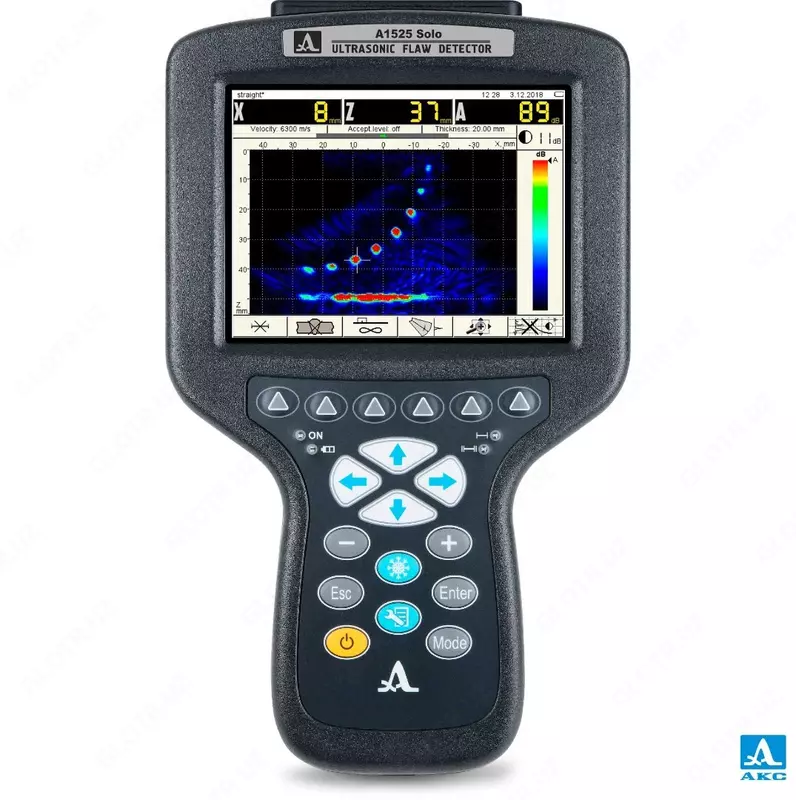

Высокочастотный ультразвуковой дефектоскоп-томограф А1525 Solo

ПЕРВЫЙ В МИРЕ! УЛЬТРАЗВУКОВОЙ ДЕФЕКТОСКОП – ТОМОГРАФ В КОМПАКТНОМ ИСПОЛНЕНИИ

Легкий и удобный в использовании ультразвуковой высокочастотный дефектоскоп - томограф с визуализацией внутренней структуры сварного шва и тела металла в режиме реального времени.

Преимущества

• Доступная цена.
• Быстрота и эффективность контроля благодаря наглядному отображению сечения объекта (B-Скан) в режиме реального времени с частотой смены кадров до 35 Гц.
• Улучшенная чувствительность в ближней зоне (ЦФА / TFM метод).
• Скорость сканирования вдоль сварного соединения до 70 мм/с (при шаге сканирования 2 мм).
• Малогабаритная 16 элементная антенная решетка поперечных волн с центральной частотой 4 МГц и сектором обзора от 35° до 80° для контроля сварных швов.
• Отображение образов объемных (поры) и вертикально ориентированных (трещины) дефектов благодаря специальным режимам.

Режимы визуализации

В дефектоскопе-томографе A1525 Solo реализованы пять режимов визуализации образов несплошностей, адаптированных к их виду. Данные режимы выбираются в зависимости от различных задач контроля и специфики объекта. Для простой идентификации этих режимов используются символы, приведенные ниже. Там же указаны основные характеристики режимов.

Особенности

• Возможность работы в режимах томографа В-СКАН и классического дефектоскопа А-СКАН.
• Простое и удобное МЕНЮ основных настроек.
• Доступность работы с прибором специалистам любого уровня квалификации.
• Небольшие габаритные размеры и вес прибора – 950 г.
• Большой, цветной, антибликовый 5,7″ TFT дисплей.
• Опционально прибор может быть доработан до режима СКАНЕР (С-СКАН) и укомплектован мобильным сканером MS150 TuScan. Мобильный сканер позволяет равномерно перемещать антенную решетку вдоль сварного шва с целью соблюдения стабильного акустического контакта и равного расстояния относительно оси сварного шва (Х-координата). Полученные сканограммы (B, С, D - Сканы) позволяют проводить комплексный анализ всего сварного соединения.

Базовый комплект

А1525 Solo - электронный блок ультразвукового дефектоскопа (ультразвукового томографа с цифровой фокусировкой антенной решетки)

Антенная решетка M9170 4.0V60R26X10CS

Кабель "АКС" LEMO-LEMO одинарный 1,2 м

Преобразователь S3568 2.5A0D10CL

Преобразователь S5182 2.5А65D12CS

Преобразователь S5096 5.0А70D6CS

Сетевой адаптер 65 Вт с кабелем Type C - Type C

Кабель USB A - Type C

Носитель с документацией и ПО

Калибровочный образец V2/25

Планшет D15

Чехол D15

Гель "АКС-гель" -35°C...+100°C, 0,1 кг

Жесткий кейс М20
