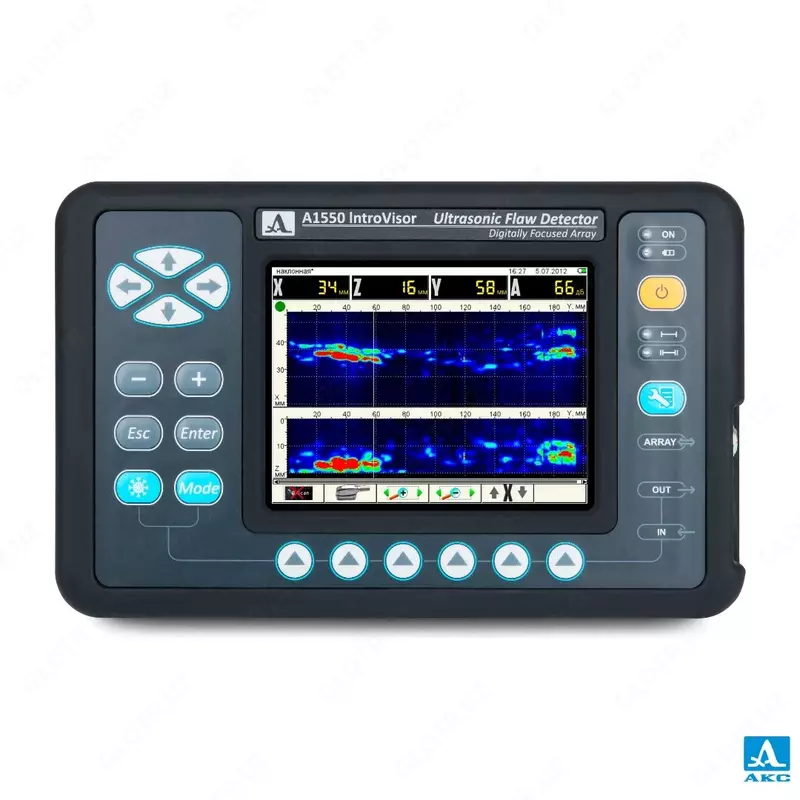

Высокочастотный ультразвуковой дефектоскоп-томограф А1550 IntroVisor
-
Принцип проверки
-
Размер томограммы256 x 160 точек
-
Шаг реконструкции томограммы0,1 – 2,0 мм
-
Диапазон устанавливаемых рабочих частот ультразвука1 – 10 МГц
-
Диапазон перестройки скорости ультразвука1 000 – 15 000 м/с
-
Диапазон перестройки усиления приемника0 – 100 дБ
-
Тип дисплея (разрешение)TFT (640 x 480)
-
Источник питаниялитиевый аккумулятор
-
Номинальное значение напряжения питания11,1 В
-
Время непрерывной работы от аккумулятора, не менее8,5 ч
-
Габаритные размеры электронного блока260 х 166 х 80 мм
-
Масса электронного блока1,8 кг
-
Диапазон рабочих температурот -30 до +55ºC
| Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями: | |
| S3568 2.5A0D10CL | 7 – 300 мм |
| D1771 4.0A0D12CL | 2 – 300 мм |
| Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями: | |
| S5182 2.5A65D12CS | 2 – 160 мм |
| S5096 5.0A70D6CS | 2 – 160 мм |
| Диапазоны измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решетками продольных волн: | |
| М9060 4.0V0R40X10CL | 7 – 300 мм |
| М9171 4.0V0R26X10CL | 2 – 300 мм |
| Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решеткам поперечных волн М9065, M9170 | 2 – 130 мм |
Универсальный портативный ультразвуковой дефектоскоп-томограф обеспечивает визуализацию внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения в режиме реального времени.
А1550 IntroVisor - универсальный портативный ультразвуковой дефектоскоп-томограф c цифровой фокусировкой антенной решетки и томографической обработкой данных для контроля металлов и пластмасс.
Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии металлов и пластмасс. Обеспечивает быстрый, комфортный и достоверный поиск дефектов благодаря визуализации внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом.
Типы антенных решеток для работы с дефектоскопом-томографом
С дефектоскопом-томографом А1550 IntroVisor используются следующие АР, ориентированные на различные области применения:
- М9060 4.0V0R40X10CL - 16 элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций.
- М9065 4.0V60R40X10CS - 16 элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы.
- Антенная решетка M9170 4.0V60R26X10CS - 16 элементная АР поперечных волн с центральной частотой 4МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.
- Антенная решетка M9171 4.0V0R26X10CL - 16 элементная АР продольных волн с центральной частотой 4МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.
Конструкция антенных решеток допускает замену акустического модуля по мере истирания его рабочей поверхности.
Пользователь имеет возможность самостоятельной замены изношенного акустического модуля АР без дополнительных операций, что позволяет проводить ультразвуковой контроль практически без остановки, тем самым повышая его производительность.
Существует возможность притирки сменного акустического модуля под различные диаметры труб, что существенно расширяет спектр решаемых задач ультразвукового контроля.
Отличительные особенности АР
- Возможность использования различных типов волн:
- поперечных для контроля сварных швов с сектором обзора, перекрывающим весь диапазон углов ввода ультразвука, используемых в типовых методиках ультразвукового контроля;
- продольных для контроля основного тела металла.
- Антенные решетки соизмеримы по габаритным размерам с традиционными преобразователями, что позволяет проводить контроль с минимальной зачисткой околошовной зоны.
- Возможность самостоятельной замены акустического модуля АР.
- Оперативное переключение между типами АР.
- Перемещение АР вдоль линии сварного шва без поперечного сканирования, за счет большого размера апертуры и сканирования виртуальным фокусом на дальние расстояния, что существенно сокращает время на подготовку околошовной поверхности сварных соединений, повышая производительность контроля.
- Возможность использования АР с мобильным сканером MS150 TuScan (поставляется опционально).
Базовый комплект:
Наименование Код А1550 IntroVisor - электронный блок ультразвукового дефектоскопа со съёмным аккумулятором (ультразвукового томографа с цифровой фокусировкой антенной решетки) 1126 Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS 1157 Цифрофокусируемая антенная решетка M9170 4.0V60R26X10CS 1159 Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL 1158 Кабель "АКС" LEMO-LEMO одинарный 1,2 м 1213 Преобразователь S3568 2.5A0D10CL 1462 Преобразователь S5182 2.5A65D12CS 1434 Преобразователь S5096 5.0A70D6CS 1443 Сетевой адаптер 65 Вт с кабелем Type C - Type C 1832 Кабель USB A - Type C 1234 Носитель с документацией и ПО 1512 Чехол Е14 1619 Гель "АКС-гель" -35°C...+100°C, 0,1 кг 1915 Калибровочный образец V2/25 1314 Жесткий кейс М20 1615
