Волюметры электронные ВЭ-01-ИНСОВТ, ВЭ-01П-ИНСОВТ

Назначение

Волюметры электронные ВЭ-01-ИНСОВТ, ВЭ-01П-ИНСОВТ предназначены для измерения параметров внешнего дыхания (дыхательного объема, минутной вентиляции, частоты дыхания, продолжительности вдоха в дыхательном цикле) пациентов при искусственной вентиляции легких с отображением на цифровом табло измеренных значений в отделениях (центрах) реанимации и интенсивной терапии районных, городских и региональных больниц, госпиталей, клиник и научных центров.

Описание

Принцип действия волюметров основан на преобразовании параметров воздушного потока в электрические сигналы, для чего используется спирометрический датчик серии AWM 700 фирмы Honeywell (США), специально разработанный для применения в медицинской практике, выполненный с использованием двух терморезистивных мостов Уинстона.

Датчик спирометрический устанавливается в тракт выдоха дыхательного контура аппарата искусственной вентиляции лёгких после клапана выдоха и преобразует в электрический сигнал разность давлений между двумя точками потока газовой смеси.

Блок управления и индикации обрабатывает сигнал датчика и вычисляет по встроенной программе параметры выдыхаемой газовой смеси.

Выбираемый оператором параметр выводится на четырехразрядное светодиодное цифровое табло.

Уровни предупредительной тревожной сигнализации по каналу дыхательного объема и каналу минутной вентиляции выводится на табло.

При выходе измеряемых параметров за пределы установленных уровней волюметр прерывистыми звуковыми и световыми сигналами тревоги извещает персонал об аварийной ситуации. Сброс аварийной звуковой сигнализации осуществляется при нажатии на кнопку с соответствующей маркировкой.

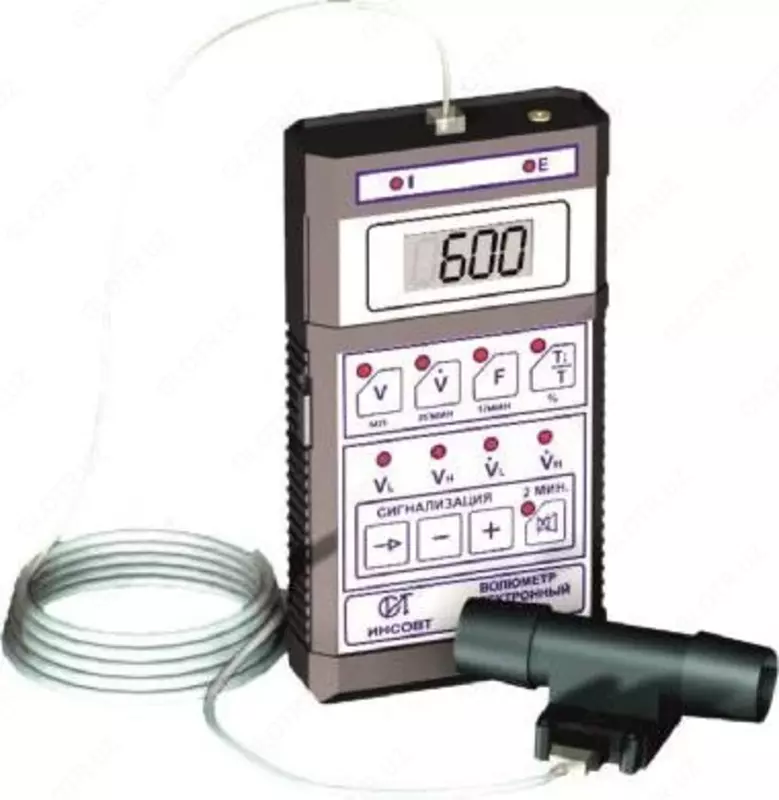

Волюметры выпускаются в двух модификациях: настольный вариант - ВЭ-01-ИНСОВТ и портативный вариант - ВЭ-01П-ИНСОВТ.
