ВПУ-60 — высоковольтное прожигающее устройство

Описание высоковольтного прожигающего устройства ВПУ-60:

Высоковольтное прожигающее устройство ВПУ-60 – это прибор, пришедший на смену АИД-60П «Вулкан-М», который снят с производства. ВПУ-60 предназначено для прожига поврежденной изоляции силовых кабелей номиналом 380 В – 10 кВ в диапазоне от 60 кВ до 0. От своего предшественника ВПУ-60 отличается большей мощностью и оптимизированной вольтамперной характеристикой. Эти обстоятельства позволяют существенно повысить эффективность и сократить время высоковольтного прожига. Кроме того, прибор более надежен и более удобен в эксплуатации.

Дополнительной функцией прибора является проведение испытаний постоянным напряжением до 60 кВ.

ВПУ-60 на прожиге может использоваться либо как самостоятельный прибор, либо в связке с малогабаритным прожигающим устройством МПУ-3 Феникс (испытательно-прожигающий комплекс ИПК-1). ВПУ-60 через диодную линейку ДЛ-1 подключается к МПУ-3 Феникс и работает в качестве четвёртого, высоковольтного источника тока. В составе такого прожигающего комплекса ВПУ-60 обеспечивает прожиг от 60 до 20 кВ, а на более низких напряжениях прожиг осуществляет более мощное МПУ-3 Феникс.

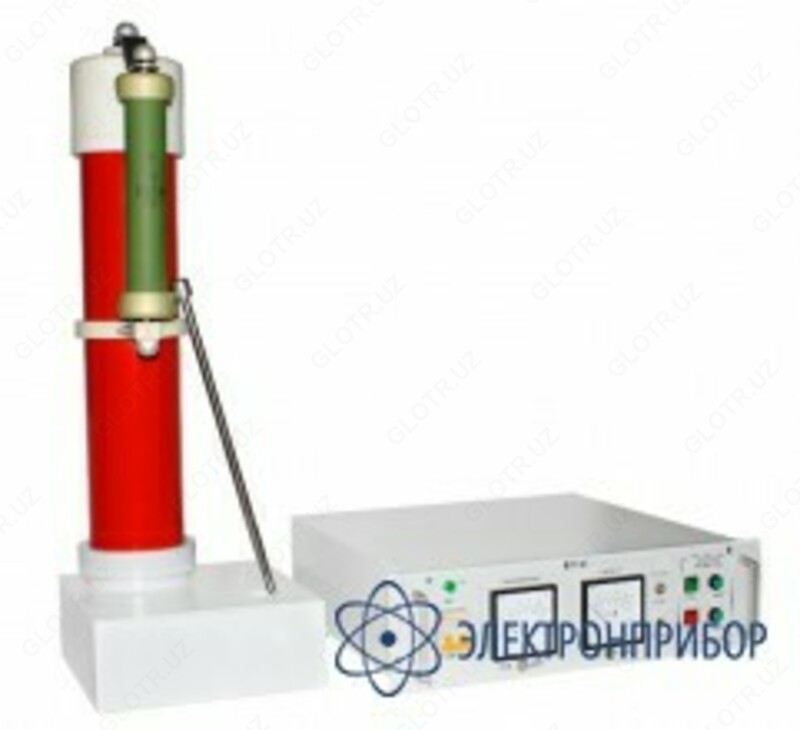

Устройство состоит из высоковольтного блока и силового блока, соединённых между собой кабелем управления. На силовом блоке размещены вольтметр, амперметр и кнопки регулирования напряжения. ВПУ-60 является регулируемым источником напряжения с ограничением тока при увеличении нагрузки или при коротком замыкании. На выходе источника формируется напряжение 1 - 60 кВ и ток до 60 мА (при напряжении 60 кВ).

Особенности высоковольтного прожигающего устройства ВПУ-60:

• Легкое и компактное;
• Небольшая потребляемая мощность, возможность работы на прожиг от источника автономного питания ограниченной мощности;
• Выделяемая мощность больше, чем у других приборов, осуществляющих высоковольтный прожиг (на напряжениях свыше 25 кВ);
• Способно длительно работать даже при температуре окружающей среды до 40°С;
• Не боится короткого замыкания.
