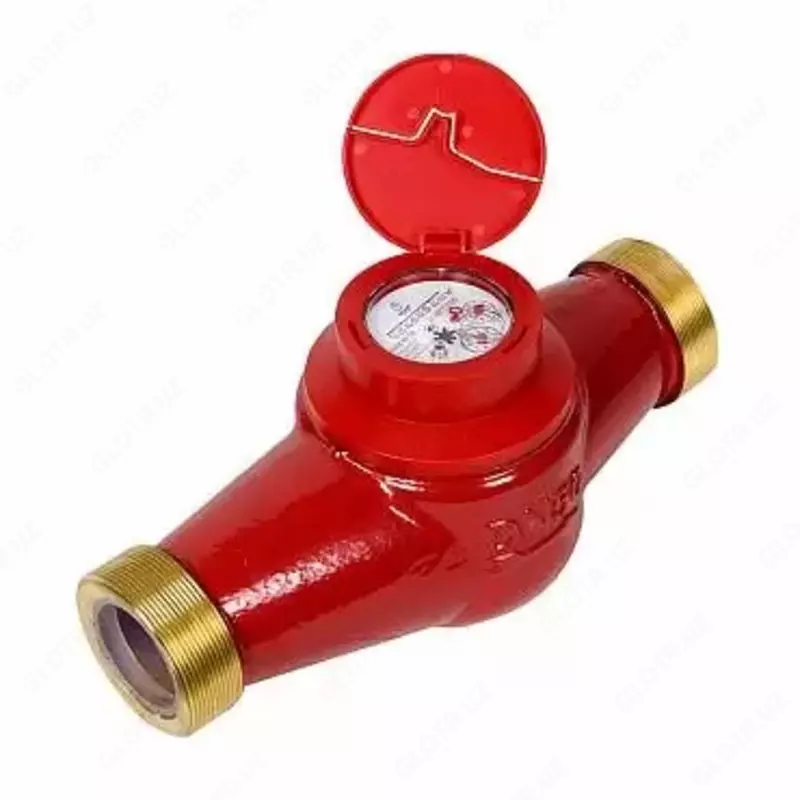

Характеристики ВСКМ 90





Измеряемая среда	Питьевая вода по ГОСТ 2874 и сетевая вода по СНиП 2.04.07
Диаметр условного прохода, мм	15	20		25		32		40		50
Расход воды счетчиков
- минимальный, Qmin, м3/ч	0,03	0,05		0,07		0,12		0,13		0,15
- переходный, Qt, м3/ч	0,12	0,2		0,28		0,48		0,6		0,8
- номинальный, Qном, м3/ч	1,5	2,5		3,5		6,0		10,0		15,0
- максимальный, Qmax, м3/ч	3,0	5,0		7,0		12,0		20,0		30,0
Порог чувствительности, м3/ч	0,015	0,02		0,03		0,048		0,055		0,06
Пределы допускаемой относительной погрешности в интервале диапазона измерений, %
- от Qmin до Qt	±5%
- от Qt (включительно) до Qmax	±2%
Дистанционный герконовый выход (ВСКМ 90ГД):
- характер сигнала	число-импульсный
- амплитуда напряжения импульса, В	не менее 6,0
- амплитуда остаточного напряжения, В	не более 0,3
- полярность	положительная
- цена одного импульса, л	10
Выходной сигнал устройства оптоэлектронного съема информации (ВСКМ 90ГД):
- характер сигнала	число - импульсный
- амплитуда напряжения импульсов, В	не мене 2,4
- амплитуда остаточного напряжения, В	не более 0,5
- полярность	положительная
- длительность импульса, мс	не менее 0,4
- цена импульса для Ду, м3/имп.	15	20	25		32		40		50
	10,7								75
Температура измеряемой среды, оС	5 - 90
Давление измеряемой среды, МПа	не более 1
Потеря давления при наибольшем расходе, МПа	не более 0,1
Температура окружающего воздуха, оС	5 - 50
Относительная влажность, %	до 80 при t = 35оC
Габаритные размеры, мм	15	20	25		32		40		50
	110х88х78	130х88х80	260x112x125		260x125x125		300x154x155		300x174x163
Норма средней наработки на отказ, ч	100000
Межповерочный интервал счетчиков, лет	4
Средний срок службы счетчиков, лет	не менее 12
