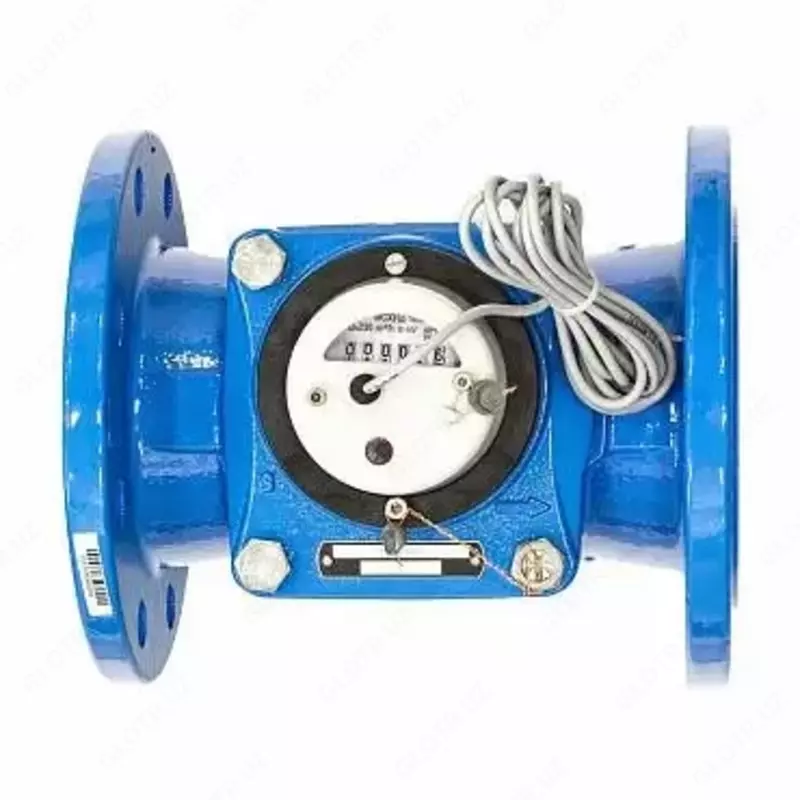

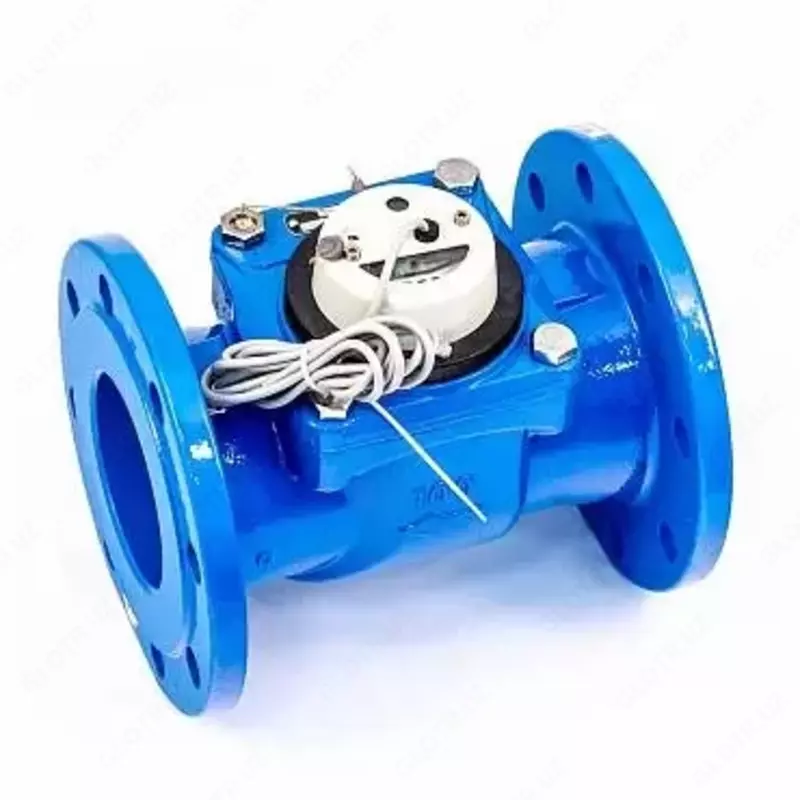

ВСХНд - счетчик холодной воды с импульсным выходом

Характеристики ВСХНд

Характеристика	Норма для водосчетчиков с Dy, мм Класс В
	40	50	65	80	100	125	150	200	250
Расход воды, м3/ч:
ВСХН, ВСХНд в диапазоне температур	+5.......+50 °С
наименьший Qmin	0.45	0.45	0.6	0.6	0.9	1.5	2	4	6
переходный Qt	0.9	0.9	1.2	1.2	1.8	2	4	6	11
номинальный Qном	30	50	60	120	230	250	400	750	1100
наибольший Qmax	60	90	120	200	300	350	600	1000	1600
Порог чувствительности	0.15	0.15	0.2	0.25	0.25	0.5	1.0	1.5	3.0
ВСТН, ВСГН в диапазоне температур	+5... +150°C
наименьший Qmin	0.7	0.7	1	1.6	2.4	4	6	10	20
переходный Qt	1.5	1.6	2	3.2	4.8	8	12	20	40
номинальный Qном	15	15	25	45	70	100	150	250	400
наибольший Qmax	30	30	60	90	140	200	300	500	1000
Порог чувствительности	0.25	0.25	0.3	0.35	0.6	1.1	2.0	4.0	8.0
расход воды при потере давления 0.1 кгс/см2 (0,01 МПа)	26	38	40	100	128	170	310	550	800
Цена одного импульса для ВСТН, ВСХНд, л/имп.	100						1000
Наибольшее количество воды 1000 х м3, измеряемое водосчетчиком ВСХН, ВСХНд
за сутки	0.72	1.08	1.44	2.4	3.6	4.2	4.2	7.8	14.4
за месяц	21.6	32.4	43.2	72.0	108	126	126	234	432
Наибольшее количество воды 1000 х м3, измеряемое водосчетчиком ВСГН, ВСТН
за сутки	0.6	0.36	0.6	1.08	1.68	2.4	4.2	7.8	14.4
за месяц	10.8	10.8	18	32.4	50.4	72	126	234	432
Емкость указателя счетного механизма ВСХН, ВСХНд, ВСТН, ВСГН, м3	999 999						999 999x10
Наименьшая цена деления ВСХН, ВСХНд, ВСТН, ВСГН, м3	0.0005			0.005
Присоединение к трубопроводу	фланцевое по ГОСТ 12815.80
	7.8	9.8	10.5	13.2	15.5	18	40	51	51
Степень защиты	IP-54
