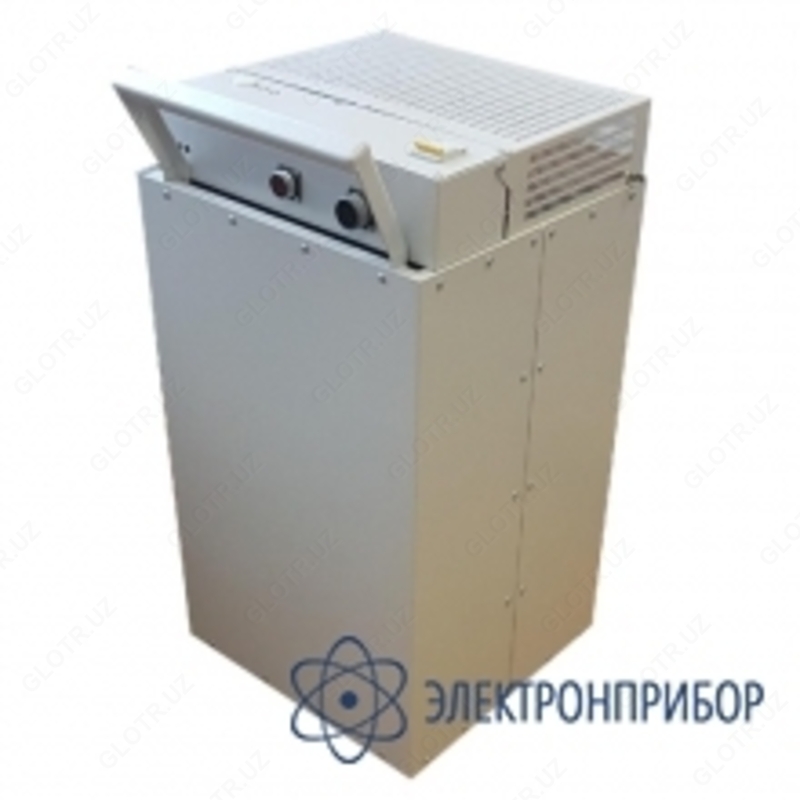

ВУПК-04-25 — прожигающая установка

Назначение прожигающей установки ВУПК-04-25:

ВУПК-04-25 предназначен для прожига дефектной изоляции и создания металлического соединения между жилами силового кабеля в месте повреждения. Установка прожига обеспечивает автоматическое выполнение полного цикла: прожига, сваривания жилы с жилой, жилы с оболочкой. Процесс состоит из 5 ступеней. 1-я ступень – 150В, 2-я - 400в, 3-я -1050В, 4-я 5000В, 5-я – 20 000В. В установке применены 2 высокочастотных преобразователя, что позволило получить минимальные габариты, вес и уникальные эксплуатационные характеристики.

Прожигающая установка ВУПК-04-25 может использоваться как отдельная установка и в составе передвижной электротехнической лаборатории (быстросъемные крепления вместо колес).

Описание прожигающей установки ВУПК-04-25:

В прожигающей установке ВУПК-04-25 объединены два устройства: высоковольтный прожиг и низковольтный дожиг. Благодаря этому решена проблема "заплывающих пробоев", так как процесс пробоя и сварки стал непрерывным. Продукты горения изоляции кабеля не успевают заполнить канал сварочной дуги, что гарантирует надежную сварку жил на различных типах кабелей, с любым видом изоляции. Автоматическое отключение при достижении перемычки в кабеле. Установка конструктивно выполнена в виде силового блока на колесах, с ручкой и выносным пультом управления, который позволяет удобно и безопасно работать с установкой. Один человек без усилий способен транспортировать установку на любое расстояние.

На пульте расположены: индикатор тока в цепи прожига, светодиодные индикаторы, индуцирующие работу ступеней и состояние установки. Выносной пульт позволяет монтировать основной блок практически в любом месте передвижной лаборатории.

На верхней панели расположена безопасная система подключения высокого напряжения:

• Защитная крышка с изолированным выводом электродом для подключения высоковольтного кабеля и датчиком открытия;
• Индикатор наличия остаточного напряжения на кабеле;
• Пиковый светодиодный индикатор мощности потребляемой из сети;
• Автомат включения сети.
