Вводно-распределительное устройство ВРУ1-13 У3 (шкафы и НКУ 0,4кВ)

Устройства ВРУ-1 необходимы для ввода и учета электрической энергии, а также защиты отходящих линий распределительных и групповых цепей при коротком замыкании и перегрузкам по току в трехфазных сетях напряжением 380 / 220В. Вводные панели обеспечивают питание напряжением 0,4 кВ от нескольких источников, с возможностью переключения питания между секциями и возможностью учета электрической энергии. Они состоят из силовой коммутационной аппаратуры: переключателей ПЦ-2 (4;6) или блок-выключателей БПВ-2 (4), измерительных трансформаторов тока, предохранителей типа ППН и счетчиков электроэнергии. Также, по требованию заказчика, может быть установлено дополнительное оборудование: конденсаторы помехозащищающие, ограничители перенапряжений, испытательные коробки. В каждой панели установлено освещение. Электрический монтаж выполнен шинами и проводом.

Конструктивные параметры

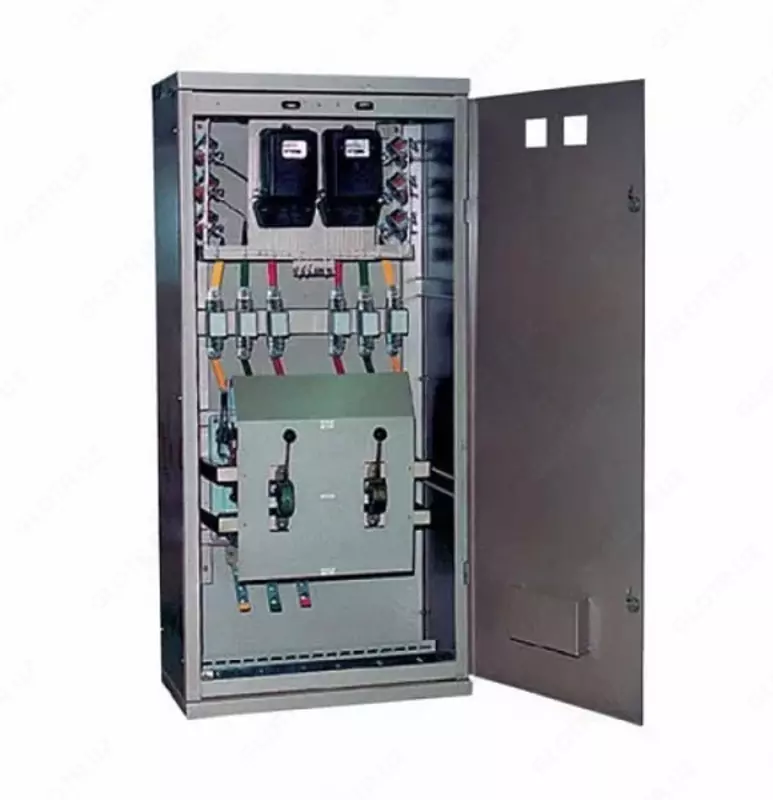

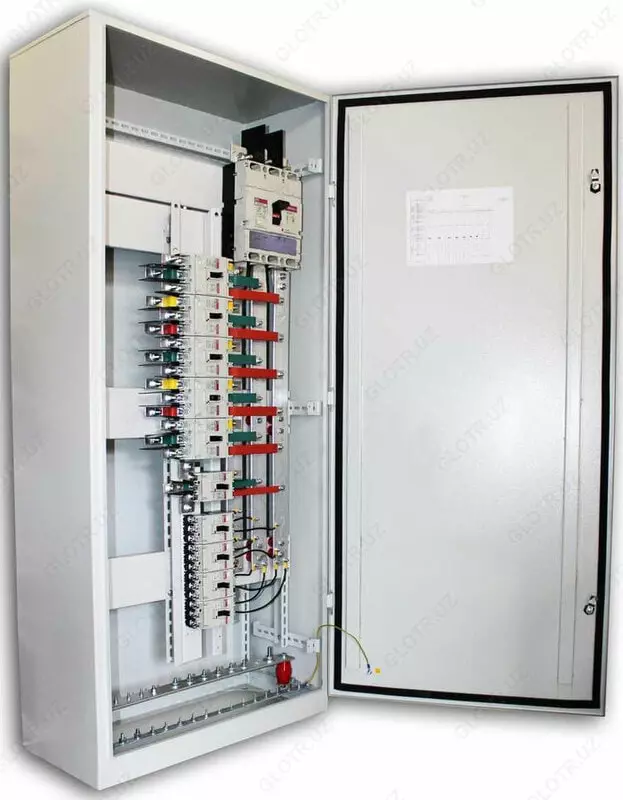

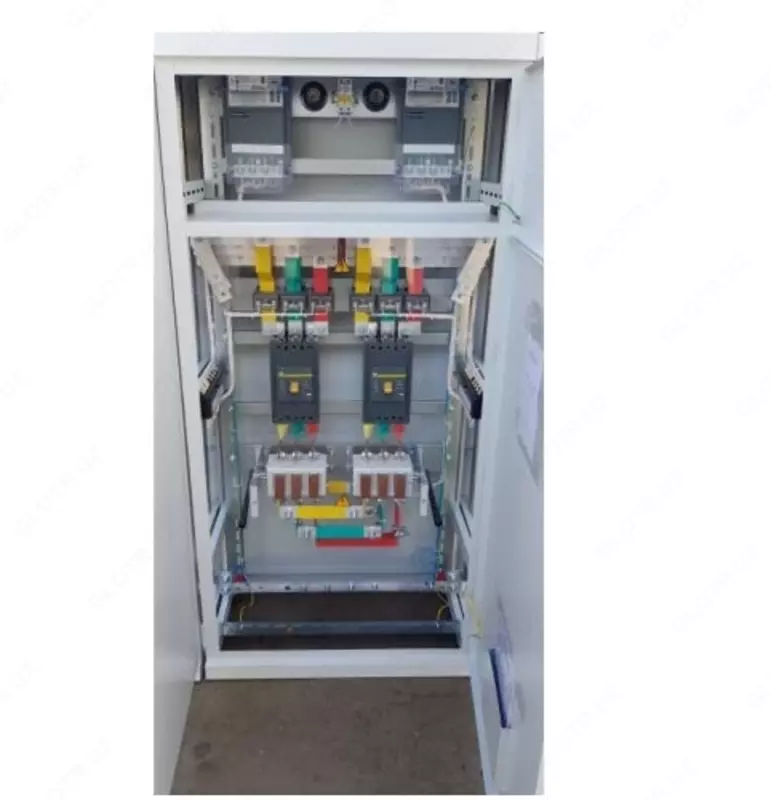

Вводно-распределительное устройство ВРУ-1 представляет собой металлический корпус напольного исполнения одностороннего обслуживания, состоящий из передней и задней рамы в сборе. Угол открывания двери не менее 95°. Устройство комплектуется внутренней рамой в зависимости от назначения ВРУ, внутри которого размещаются аппараты управления и распределения, счетчики электроэнергии, фотореле или таймеры, а также шины c различными элементами конструкции. Пространство шкафа разделено на отсеки для установки оборудования. Боковые панели съемные, что при рядном расположении нескольких распределительных устройств позволяет минимизировать длину соединительных проводов.

В нижней части на передней раме предусмотрена шина заземления и нулевая рабочая шина, соединенные между собой съемной перемычкой. Ввод и вывод питающих и отходящих кабелей предусмотрен снизу. Линия электропитания подключается к вводному выключателю, оперирование которым осуществляется с помощью рукоятки расположенной на раме шкафа. Отходящие линии подключаются к соответствующим группам предохранителей. Степень защиты со стороны дна шкафа IP00. В устройствах, имеющих степень защиты IР54, на дверцу нанесен полиуретановый уплотнитель и установлен цоколь с сальниковыми вводами. Дверца шкафа запирается замком.

Функциональные особенности ВРУ

Устройства комплектуются из отдельных панелей одностороннего обслуживания, состоящих из стального корпуса (шкафа), в котором устанавливается соответствующая аппаратура. ВРУ крепятся к полу через четыре отверстия в нижней части устройства. Возможна поставка устройств с цокольным основанием. Ввод и вывод проводов и кабелей предусмотрен снизу, либо по согласованию сверху или сбоку.

По функциональному назначению подразделяются на вводные, вводно-распределительные и распределительные устройства. Вводные и вводно-распределительные ВРУ могут оснащаться устройством АВР.

В качестве коммутационных аппаратов применяются переключатели, выключатели или предохранители.

Для управления сетями освещения общего пользования в шкафы устанавливаются блоки автоматического/неавтоматического управления освещением, где применяются автоматические выключатели модульного исполнения, пускатели и реле.

Основные технические характеристики:

Вид - распределительный шкаф

Тип - вводно-распределительный

Серия - ВРУ1-13

Номинальный ток – 100-400 А

Номинальное напряжение – 380 В

Эксплуатационные характеристики

Высота над уровнем моря - до 2000 м;

Предельные рабочие значения температуры окружающего воздуха - от -20 °С до +40 °С;

Относительная влажность окружающего воздуха - не более 80% при температуре +20 ° С;

Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металл и изоляцию с атмосферой типа II;

Группа условий эксплуатации в части воздействия механических факторов внешней среды – М2.

Габаритные размеры (В*Ш*Г) – 1700 х 800 х 450 мм

Масса секции – 110 кг.
