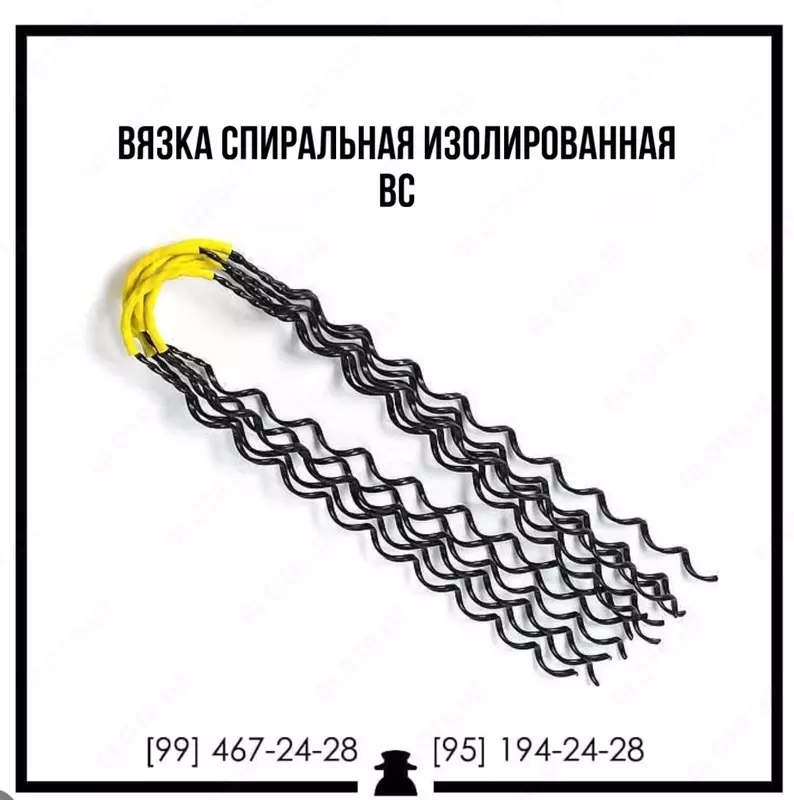

Вязка спиральная ВС 70 95 120

Вязка спиральная ВС предназначены для крепления изолированных проводов типа СИП-3 на штыревых фарфоровых и полимерных изоляторах. Вязки изготавливаются из одиночного и двойного крепления. Одиночное крепление изолированных проводов содержит одну вязку (рис. 2), устанавливаемую на изоляторе. Двойное крепление изолированного провода включает две вязки (рис. 3А, 3Б), закрепляемые на одном изоляторе. Такое крепление имеет нормированную прочность заделки провода в вязке - 3,0 ± 0,3 кН. Заданная величина прочности заделки обеспечивает сохранность промежуточных опор при обрыве провода и других аварийных ситуациях. При величине нагрузки, превышающей заданную, происходит проскальзывание провода в вязке.

Вязки ВС-/--.1 предназначены для одинарного крепления к штыревым изоляторам (рис 2). Вязки ВС-/-.2 предназначены для двойного крепления к штыревым изоляторам (рис. ЗА, ЗБ). Прочность заделки двойной вязки составляет не менее 5,0 кН.
