Описание:

Спектрон-401-Exd-H/М/А-HART, Спектрон-401.01-Exd-H/М/А-HART представляет собой извещатель пожарный пламени ультрафиолетового (УФ) диапазона. Извещатель соответствует требованиям технических средств пожарной автоматики по ГОСТ Р 53325-2012.

Извещатель выполнен в соответствии с требованиями мировых стандартов, для высоконадежного обнаружения источников возгорания в сочетании с высокой степенью защиты от ложных срабатываний. Рекомендуется для систем пожарной сигнализации в закрытых помещениях.

Выполнен в соответствии с требованиями на взрывозащищенное оборудование группы I и подгрупп IIА, IIВ, IIС по ГОСТ 31610.0-2019 (IEC 60079-0:2017) и соответствует маркировке взрывозащиты:

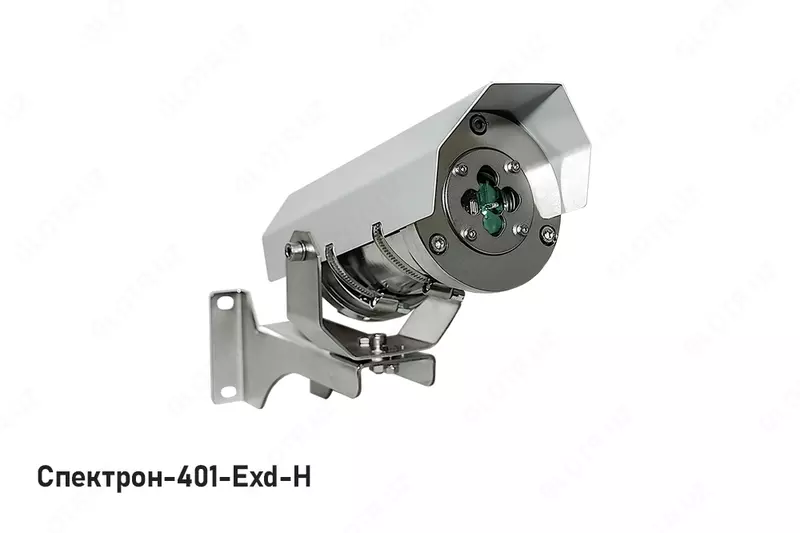

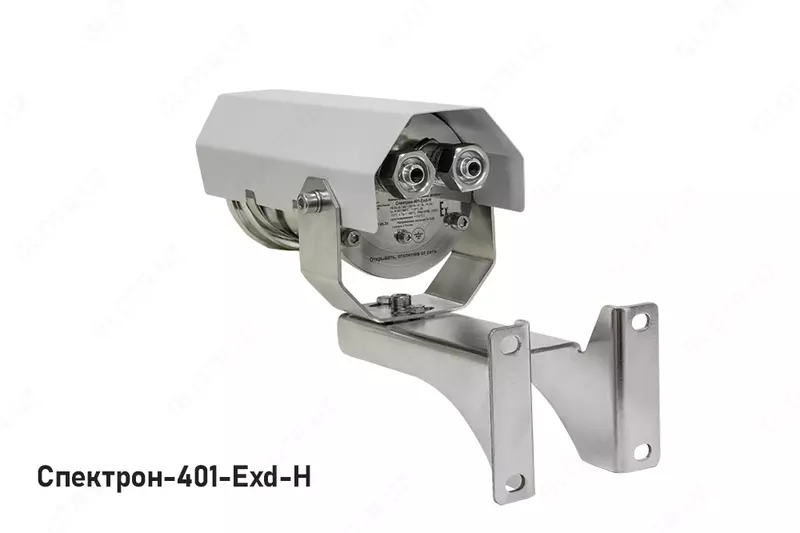

Корпус извещателя Спектрон-401-Exd-H-HART и Спектрон-401.01-Exd-H-HART выполнен из нержавеющей стали.

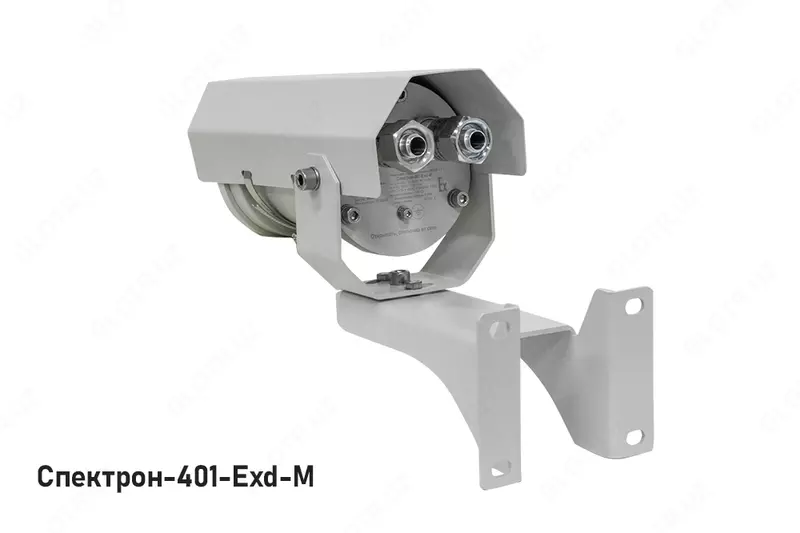

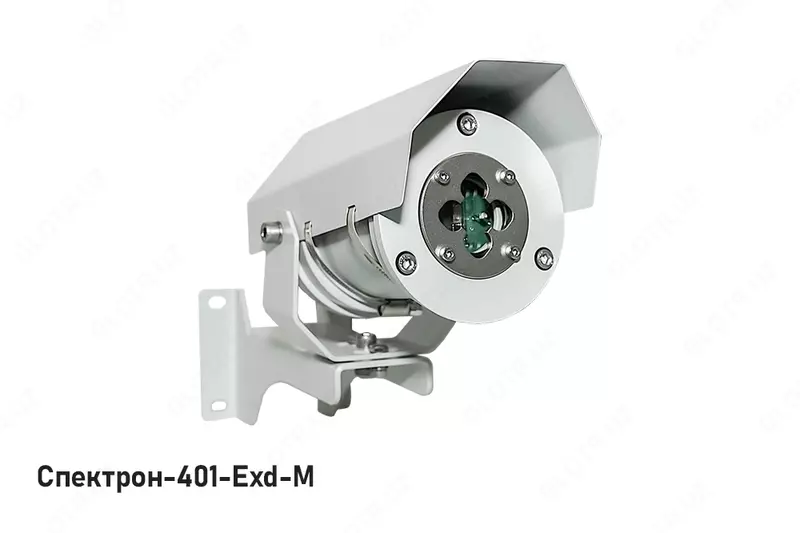

Корпус извещателя Спектрон-401-Exd-М-HART и Спектрон-401.01-Exd-М-HART выполнен из оцинкованной стали.

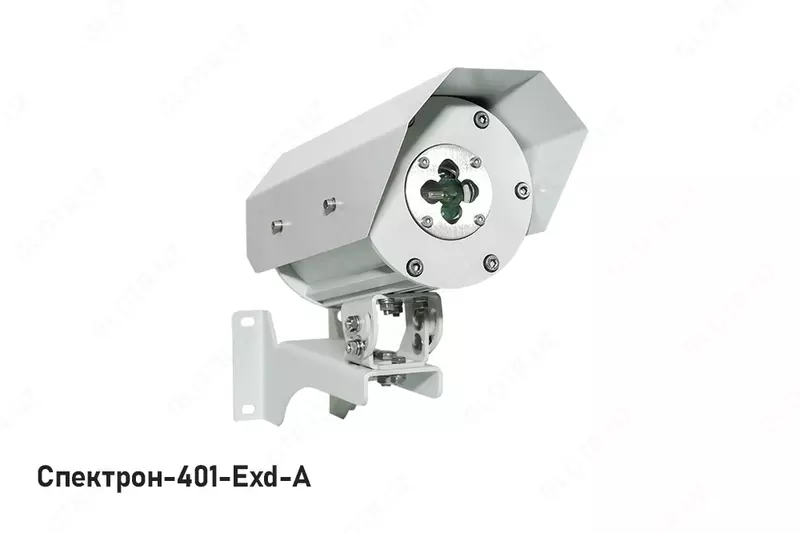

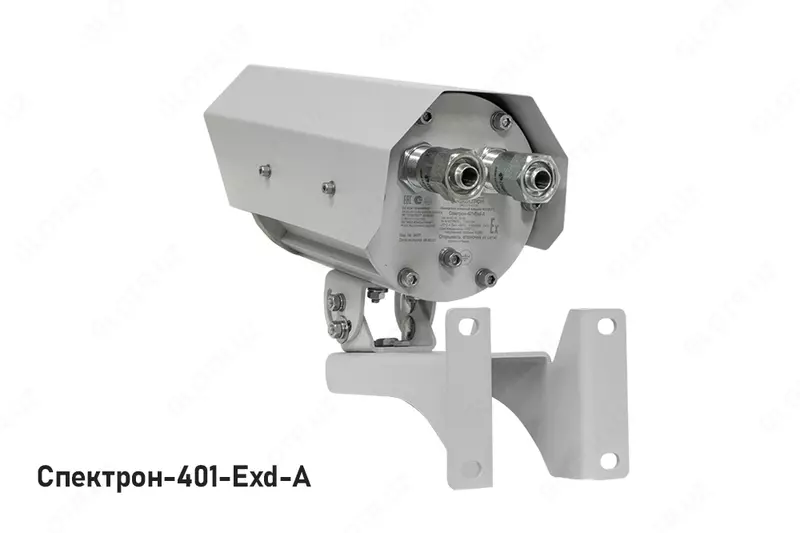

Корпус извещателя Спектрон-401-Exd-А-HART и Спектрон-401.01-Exd-А-HART выполнен из сплава алюминия.

Извещатель имеет степень защиты оболочкой (IP66/IP68) от воздействия внешней среды. Извещатель предназначен для применения во взрывоопасных зонах закрытых помещений, а также в подземных выработках шахт, рудников и их наземных строениях. Конструкция прибора и схема расположения датчика, позволяет получить результирующую диаграмму обнаружения источников возгорания в виде 100°-го конуса. Сигнал «ПОЖАР» формируется только тогда, когда УФ датчик регистрирует присутствие пламени.

Стандартная конфигурация извещателя включает в себя реле сигнала «ПОЖАР», оптореле сигнала «НЕИСПРАВНОСТЬ» и токовая петля 4-20мА с поддержкой цифрового протокола HART.

Цифровой интерфейс HART – токовая петля 4-20 мА без гальванической развязки с вытекающим током.

Использование протокола HART дает возможность удаленного контроля параметров извещателей, объединённых в единую сеть.

Для повышения надежности извещатель оснащен функцией контроля запыленности оптики. По затуханию прямого и отраженного излучения в смотровых окнах от специального встроенного источника определяется степень запыленности оптики. Уровень запыленности стекол отображается красным светодиодным индикатором, в виде серии коротких вспышек, с периодом 3 сек.

В извещателе реализовано раздельное, гальванически развязанное питание прибора и 4 системы подогрева. Извещатель и система подогрева питаются постоянным напряжением от 24 до 32 вольт.

Извещатель работает по 4-х проводной схеме подключения при использовании реле «Пожар», по 3-х проводной схеме при использовании токовой петли 4 -20 мА.

Извещатели пламени «Спектрон-401-Exd-H-HART», «Спектрон-401.01-Exd-H-HART», «Спектрон-401-Exd-М-HART», «Спектрон-401.01-Exd-М-HART», «Спектрон-401-Exd-АHART», «Спектрон-401.01-Exd-А-HART» опциональны для интеграции в адресные системы.

Извещатель укомплектован крепежно-юстировочным устройством и солнцезащитным козырьком. Солнцезащитный козырек выполнен из оцинкованной стали с полимерным порошковым покрытием.

Извещатель оснащен функцией самодиагностики внутренних цепей с передачей сигнала неисправности в шлейф сигнализации.

Спектрон-401.01-Exd-H/М/А-HART представляет собой дополнительное исполнение и имеет малое время срабатывания необходимое для мгновенного обнаружения быстротекущих процессов горения (например, вспышки порохового заряда) и подачи сигнала «ПОЖАР».

Технические характеристики:

* - заводская установка, может изменяться пользователем до указанных в таблице значений.
