Взрывозащищенный извещатель пламени серии Спектрон-601-Exd

Адресный: С2000-Спектрон-607-Exd-М/Н работает в ДПЛС с С2000-КДЛ или С2000-КДЛ-2И.

Настройка инерционности и чувствительности с помощью конфигуратора "Спектрон" для извещателей пламени серии C2000 в Exd оболочке.

Извещатели серии Спектрон-601-Exd определяют ручную дуговую и аргоновую сварку, как ложные помехи.

Извещатели серии Спектрон-601-Exd с поддержкой протокола Modbus RTU:

• Спектрон-601-Exd-А
• Спектрон-601-Exd-М
• Спектрон-601-Exd-Н
• Спектрон-601-Exd-А-В
• Спектрон-601-Exd-А-В-IP
• Спектрон-601-Exd-Н-В
• Спектрон-601-Exd-Н-В-IP

Извещатели серии Спектрон-601-Exd с поддержкой токовая петля 4-20мА HART 7:

• Спектрон-601-Exd-А-HART
• Спектрон-601-Exd-М-HART
• Спектрон-601-Exd-Н-HART
• Спектрон-601-Exd-А-В-HART
• Спектрон-601-Exd-А-В-IP-HART
• Спектрон-601-Exd-Н-В-HART
• Спектрон-601-Exd-Н-В-IP-HART

Применяются в системах пожарной сигнализации и пожаротушения во взрывоопасных зонах классов «1» и «2» закрытых объектов и открытых установок, а также в подземных выработках шахт, рудников и их наземных строений.

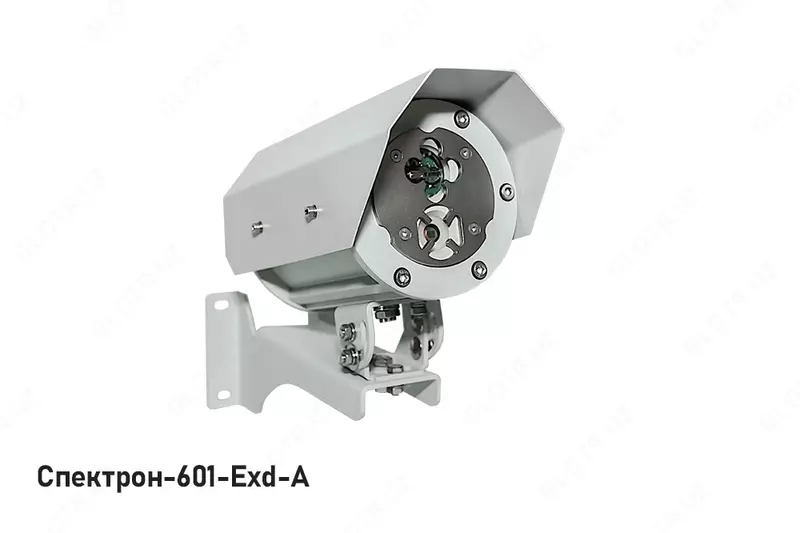

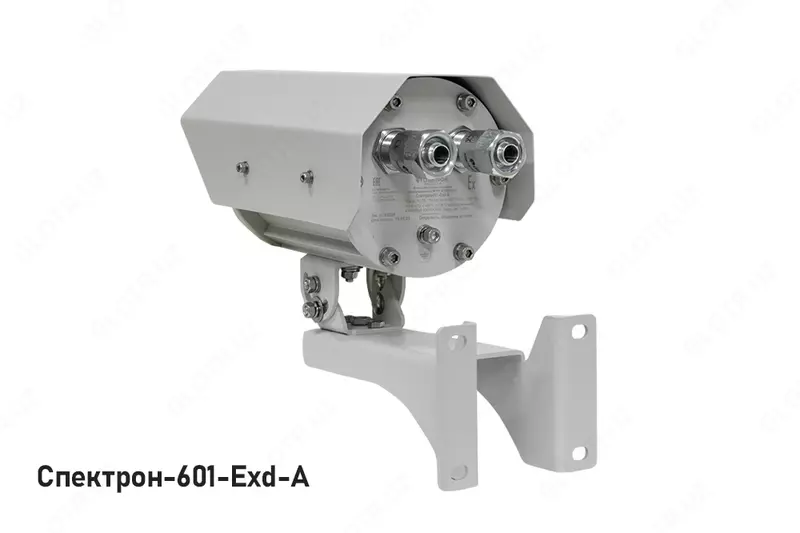

• Корпус извещателя Спектрон-601-Exd с индексом "А" выполнен из алюминиевого сплава

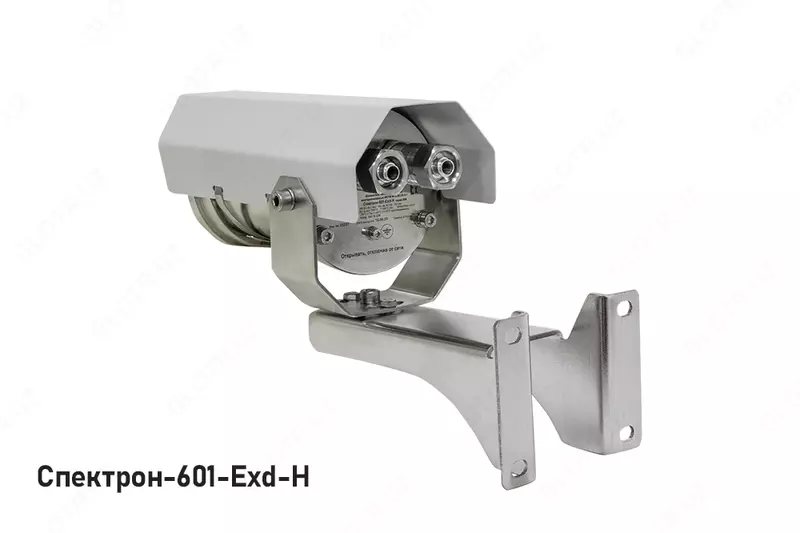

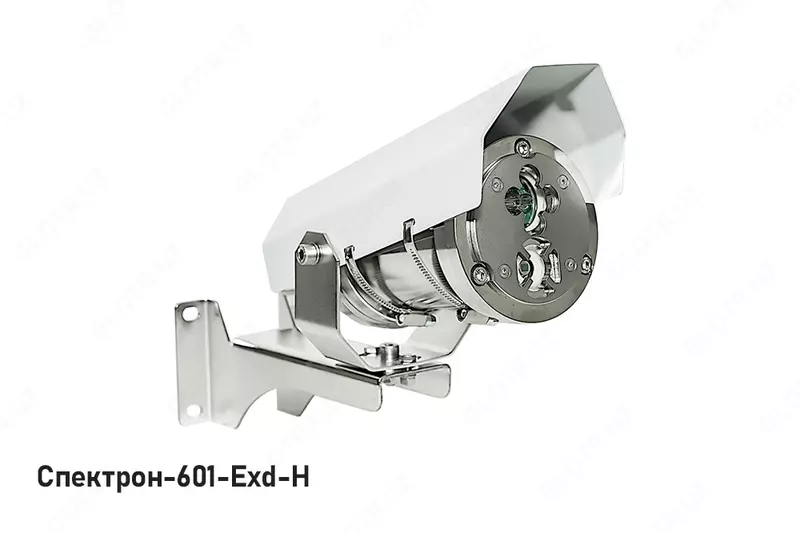

• Корпус извещателя Спектрон-601-Exd с индексом "Н" выполнен из нержавеющей стали

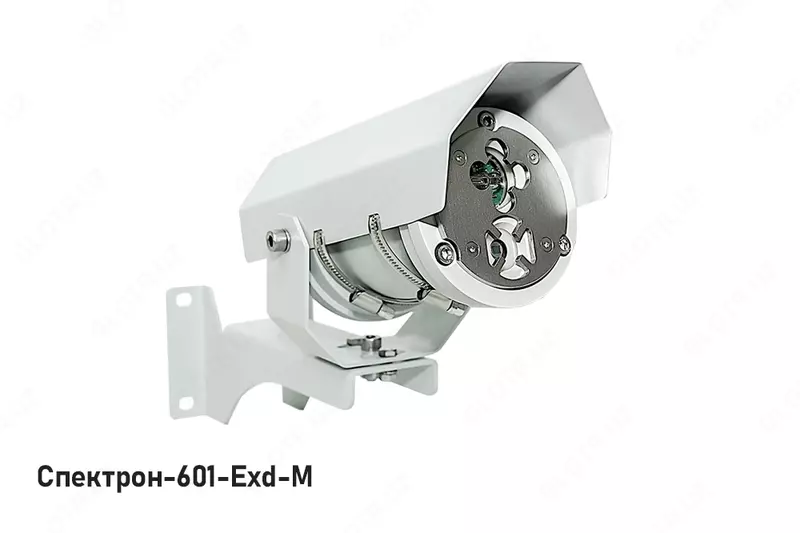

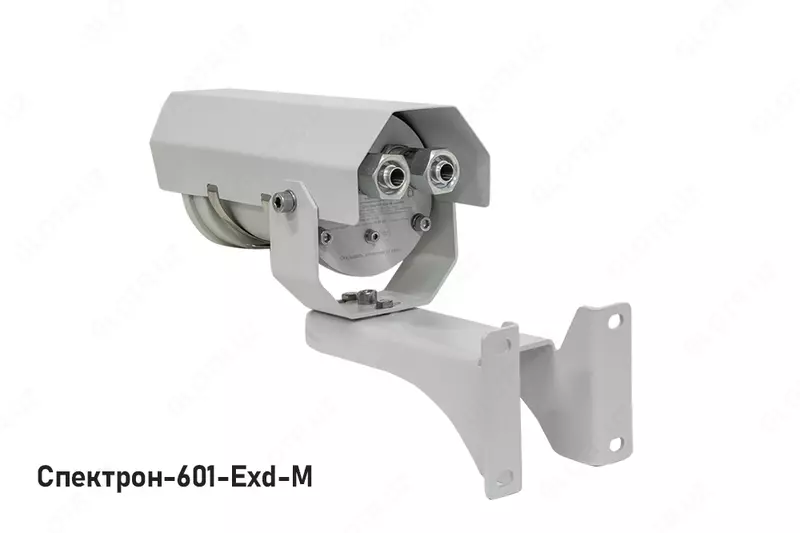

• Корпус извещателя Спектрон-601-Exd с индексом "М" выполнен из оцинкованной стали

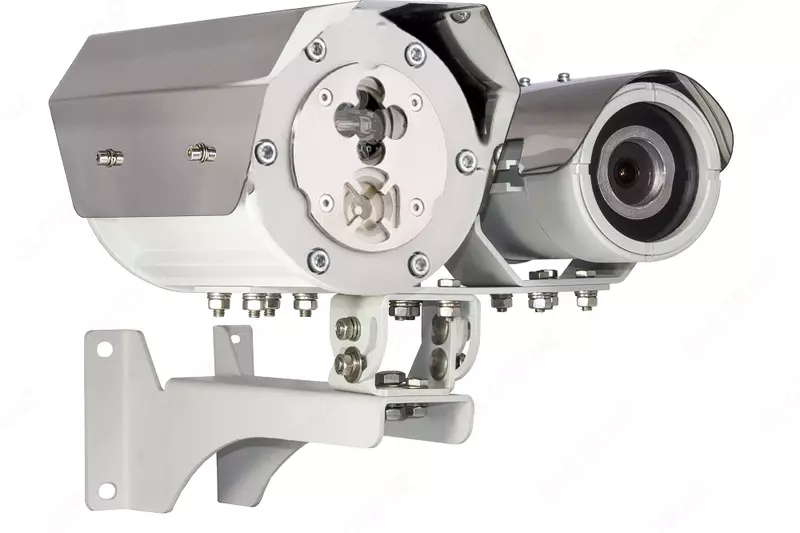

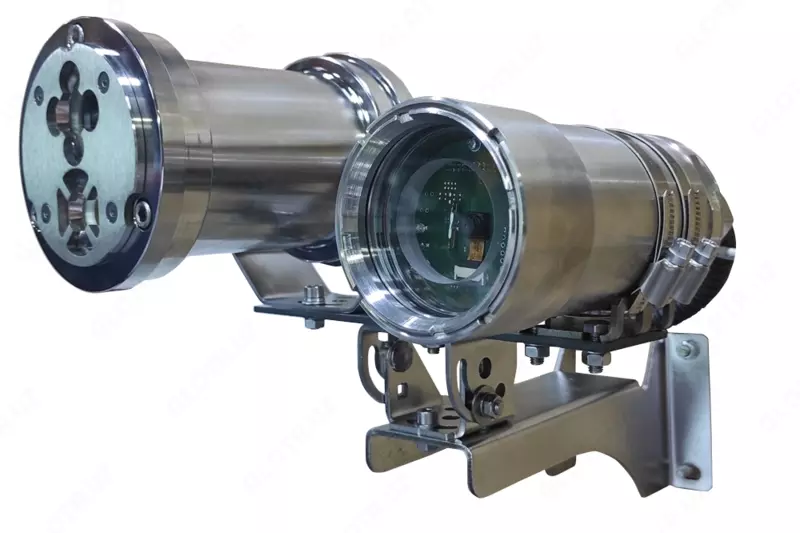

Извещатель Спектрон-601-Exd может комплектоваться видеомодулем:

• Индекс "В" - аналоговая камера
• Индекс "В-IP" - цифровая камера

Видеомодуль предназначен для регистрации тревожных событий. Видеомодуль изготавливается в отдельном корпусе и устанавливается на общий кронштейн с ИПП расположен на одной оси с извещателем пламени. Питание на видеомодуль поступает от ИПП по бронированному кабелю. Для работы видеомодуля в ИПП установлена отдельная плата питания.

Фотографии с аналогового видеомодуля поступают на интерфейс RS-485 расположенный на плате коммутации ИПП и по протоколу Modbus RTU передаются на принимающее устройство со скоростью 1 фотография в секунду. Параллельно данные записываются и хранятся на внутренней SD карте.

Видеопоток с IP видеомодуля передаются к оператору (на выделенный сервер, регистратор и т.д) по протоколу Ethernet  и параллельно сохраняются на внутренней SD карте.

Спектрон-601-Exd-A (компл.8.3) – специальное исполнение извещателя с индивидуальными настройками. Поставляется в комплекте с солнцезащитным козырьком СЗК-20, кабельными вводами для монтажа кабеля в металлорукаве с условным проходом 20 мм (4 шт), заглушками (3 шт), резисторами для подключения к адресному расширителю (С2000-АР2), взрывозащищенной коммутационной коробкой Релион-ККВ-А.

Извещатель в корпусе  из нержавеющей стали рекомендуется к применению на объектах, в условиях воздействия кислотной, щелочной и др. химически агрессивных сред, морской воды и соляного тумана.

Элементная база прибора оснащена трехкаскадной грозозащитой, что позволяет не использовать дополнительного оборудования для защиты от перенапряжения.

Для настройки работы извещателя применяется программа-конфигуратор "Spectron". Программа позволяет:

• произвести опрос состояния извещателя;
• произвести перезапуск извещателя;
• изменить дополнительные настройки параметров извещателя.

В извещателях с индексом HART - совместно с преобразователем интерфейсов HART-USB «Спектрон». Скачать программное обеспечение можно с нашего сайта по ссылке.

В извещателях без индекса HART (c цифровым протоколом Modbus/RTU) - совместно с преобразователем интерфейсов SB-RS-48. Скачать программное обеспечение можно с нашего сайта по ссылке

Для объектов со сложными условиями эксплуатации предусмотрено переключение чувствительности извещателя. Дальность обнаружения в режимах:

• «Далеко» – ТП-5, ТП-6 – 50 метров;
• «Стандарт» – ТП-5, ТП-6 – 25 метров;
• «Близко 2» (заводская настройка) – ТП-5, ТП-6 – 17 метров;
• «Близко 3» – ТП-5, ТП-6 – 12 метров.

Извещатель пламени Спектрон-601-Exd-А/М/Н (все исполнения) укомплектован крепежно-юстировочным устройством и солнцезащитным козырьком.

Солнцезащитный козырек выполнен из оцинкованной стали с полимерным порошковым покрытием.

Угол обзора извещателей серии Спектрон-601-Exd  сохраняется в вертикальной, горизонтальной и всех наклонных плоскостях,  и соответствует 90º.

Дальность обнаружения пламени соответствует (по ГОСТ Р 53325-2012) – 50 метров по ТП5 и по ТП6

Минимальное время срабатывания, секунд:

Переход извещателя из режима «Пожар» в режим «Дежурный» производится снятием питания на время не менее 8 сек.

Извещатель пламени "Спектрон-601-Exd"

А

М

Н

Подключение

Самоконтроль

Степень защиты оболочкой
по ГОСТ 14254

Вид взрывозащиты

Exd

Exd

Exd

• Извещатели для обмена данными оснащены цифровым интерфейсом RS485 с поддержкой протокола Modbus RTU;
• Извещатели с индексом "HART" для обмена данными оснащены интерфейсом типа токовая петля 4÷20 мA с поддержкой технологии HART.

Извещатель пламени "Спектрон-601-Exd-HART"

М-HART

Н-HART

Подключение

Самоконтроль

Степень защиты оболочкой
по ГОСТ 14254

Вид взрывозащиты

Exd

Exd

Exd

ВНИМАНИЕ. Модель кабельных вводов обязательно указывать при внесении в спецификацию и заказе оборудования. Кабельные вводы в стоимость оборудования не входят. Полная информация по кабельным вводам доступна на странице нашего сайта КАБЕЛЬНЫЙ ВВОД. Если возникают вопросы по правильному подбору типа кабельного ввода - можно обратиться по телефону в службу технической поддержки.

Для удобства проектирования применяется специализированная программа Спектрон-ОПС-AutoCAD

Гарантийный срок эксплуатации – 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня выпуска изготовителем.

Извещатели с датой выпуска 2017 г и выше работают со взрывозащищенными излучателями:

• ИТ-12-Exd (черный) – тестовый излучатель для дистанционной проверки работоспособности извещателя;
• ИТ-12-Exd (красный) – настроечный излучатель для дистанционного изменения параметров извещателя.

Дальность действия излучателей – 25 метров.

Для приобретения С2000-Спектрон-607-Exd следует обратиться в "НВП Болид"
