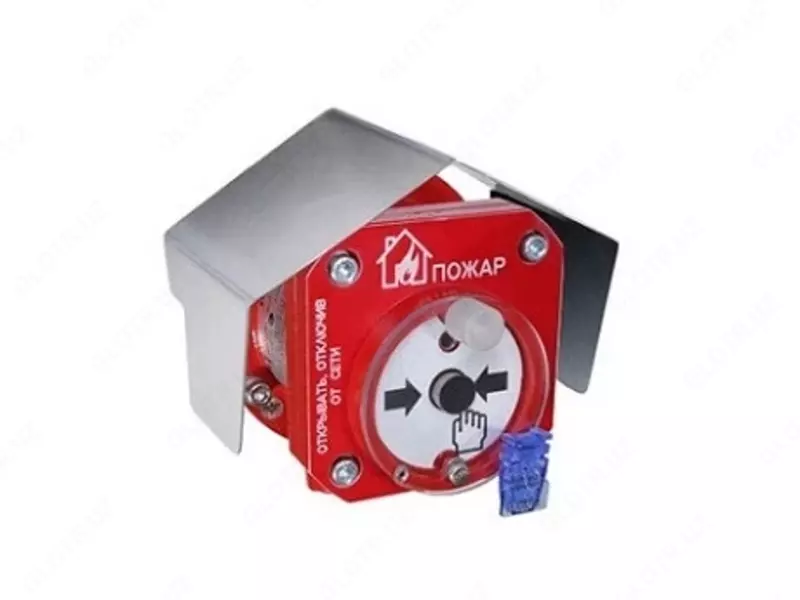

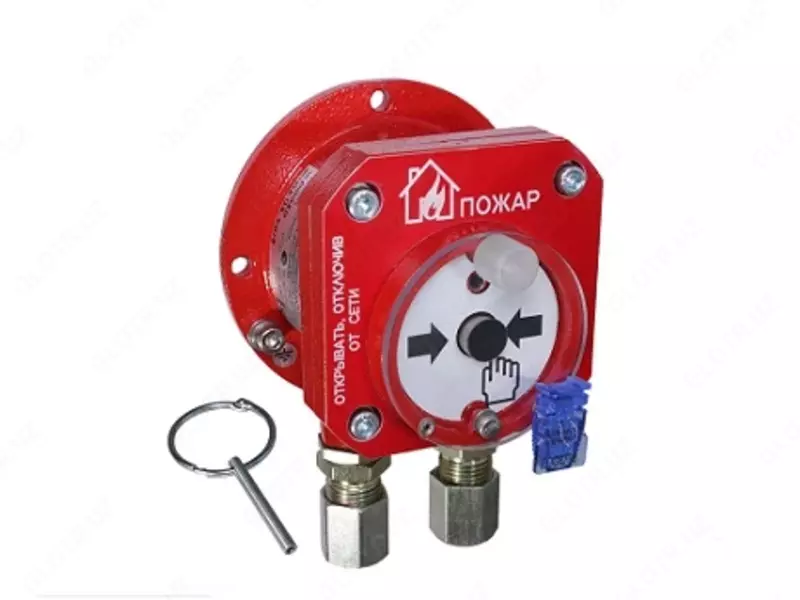

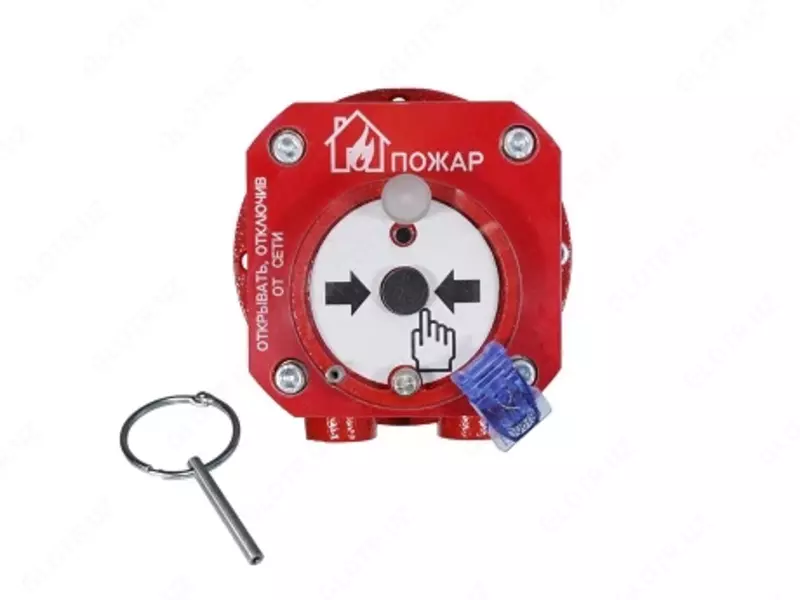

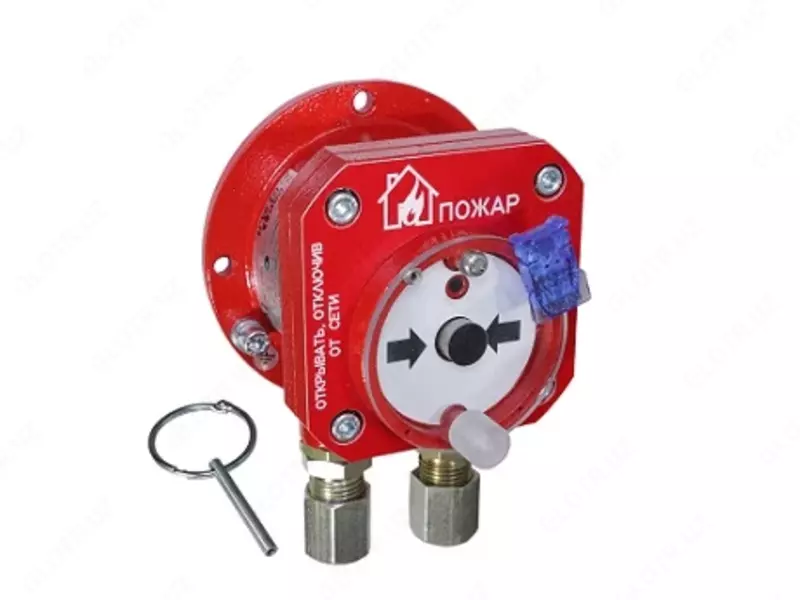

Взрывозащищенный извещатель пожарный ручной Спектрон-512-Exd-А/Н-ИПР

Предназначен для ручной активации тревожного сигнала «Пожар» в системах пожарной сигнализации и пожаротушения во взрывоопасных зонах 1-го и 2-го класса закрытых объектов и наружных установок, а также в подземных выработках шахт. Рудников и их наземных строениях.

• Корпус извещателя Спектрон-512-Exd-А-ИПР-А/В, Спектрон-512-Exd-А-ИПР-А/В-HART/Modbus выполнен из алюминиевого сплава;
• Корпус извещателя Спектрон-512-Exd-Н-ИПР, Спектрон-512-Exd-Н-ИПР-А/В-HART/Modbus выполнен из нержавеющей стали.

• Извещатели Спектрон-512-Exd-А-ИПР-А, Спектрон-512-Exd-Н-ИПР-А, Спектрон-512-Exd-А-ИПР-А-HART/Modbus, Спектрон-512-Exd-Н-ИПР-А-HART/Modbus выполнены по классу А;
• Извещатели Спектрон-512-Exd-А-ИПР-В, Спектрон-512-Exd-Н-ИПР-В, Спектрон-512-Exd-А-ИПР-В-HART/Modbus, Спектрон-512-Exd-Н-ИПР-В-HART/Modbus выполнен по классу В.

Извещатель в корпусе из нержавеющей стали рекомендован к применению на объектах в условиях воздействия щелочных, кислотных и других химически агрессивных сред, в условиях морской воды и соляного тумана

• Извещатели с индексом "Modbus" для обмена данными оснащены цифровым интерфейсом RS485 с поддержкой протокола Modbus RTU;
• Извещатели с индексом "HART" для обмена данными оснащены интерфейсом типа токовая петля 4÷20 мA с поддержкой технологии HART.

Извещатель сохраняет работоспособность при температуре от -70 до +85 ºС.

Извещатель с индексом "исп. 01" сохраняет работоспособность при температуре от -55 до +85 ºС.

Вид климатического исполнения по ГОСТ 15150: УХЛ1, ОМ1

Отсутствие в конструкции прибора магнитов повышает его надёжность и позволяет устанавливать извещатель в зонах с повышенным магнитным полем.

Возврат извещателя в исходное состояние (режим «ДЕЖУРНЫЙ») осуществляется с помощью специального ключа.

Функция самоконтроля повышает надежность пожарной системы

ВНИМАНИЕ. Модель кабельных вводов обязательно указывать при внесении в спецификацию и заказе оборудования. Кабельные вводы в стоимость оборудования не входят.

Гарантийный срок службы 18 месяцев, но не более 24 месяцев со дня выпуска изготовителем.

4 точки опоры при креплении на стену обеспечивают удобный монтаж

Параметры

Значение

Маркировка взрывозащиты

Спектрон-512-Exd-А-ИПР-А/В

Спектрон-512-Exd-А-ИПР-А/В-HART/Modbus

1Ex db IIC T6 Gb/

Ex tb IIIC T85ºC Db

Спектрон-512-Exd-Н-ИПР-А/В

Спектрон-512-Exd-Н-ИПР-А/В-HART/Modbus

РВ Ex db I Mb/

1Ex db IIC T6 Gb/

Ex tb IIIC T85ºC Db

Материал корпуса

Спектрон-512-Exd-А-ИПР-А/В

Спектрон-512-Exd-А-ИПР-А/В-HART/Modbus

Алюминиевый сплав

Спектрон-512-Exd-Н-ИПР-А/В

Спектрон-512-Exd-Н-ИПР-А/В-HART/Modbus

Приводной элемент

Без магнита

Возврат извещателя в режим «ДЕЖУРНЫЙ»

С помощью специального ключа

Классы извещателя по ГОСТ Р 53325-2012

«А»  и  «В»

Напряжение питания, В

9-28

Ток потребления в режиме «ДЕЖУРНЫЙ», не более, мА

2-х проводное подключение Спектрон-512-Exd-А/Н-ИПР-А/В, Спектрон-512-Exd-А/Н-ИПР-А/В исп. 01

0,25

4-х проводное подключение Спектрон-512-Exd-А/Н-ИПР-А/В, Спектрон-512-Exd-А/Н-ИПР-А/В исп. 01

5

4-х проводное подключение Спектрон-512-Exd-А/Н-ИПР-А/В-HART

10

4-х проводное подключение Спектрон-512-Exd-А/Н-ИПР-А/В-Modbus

10

2-х проводное подключение Спектрон-512-Exd-А/Н-ИПР-А/В, Спектрон-512-Exd-А/Н-ИПР-А/В исп. 01

4-х проводное подключение Спектрон-512-Exd-А/Н-ИПР-А/В, Спектрон-512-Exd-А/Н-ИПР-А/В исп. 01

4-х проводное подключение Спектрон-512-Exd-А/Н-ИПР-А/В-HART

4-х проводное подключение Спектрон-512-Exd-А/Н-ИПР-А/В-Modbus

Переходное сопротивление извещателя в шлейфе, не более, Ом

0,3

Температурный диапазон °С

-70 ÷ +85

с индексом "исп. 01"

Вид климатического исполнения по ГОСТ 15150

УХЛ1; ОМ1

Степень защиты оболочкой по ГОСТ 14254

IP66/IP68

Подключение

Спектрон-512-Exd-А/Н-ИПР-А/В,

Спектрон-512-Exd-А/Н-ИПР-А/В исп. 01

2-х или 4-х проводное

Спектрон-512-Exd-А/Н-ИПР-А/В-Modbus

Спектрон-512-Exd-А/Н-ИПР-А/В-HART

Устойчивость к радио - и электромагнитным помехам

3 группа

Наличие световой индикации

есть

Цвет световой индикации в режиме «ДЕЖУРНЫЙ»

Одинарные вспышки с периодом 4 сек, красный цвет

Цвет световой индикации в режиме «НЕИСПРАВНОСТЬ»

Одинарные вспышки с периодом 1 сек, красный цвет

Цвет световой индикации в режиме «ПОЖАР»

Постоянное горение, красный цвет

Способ крепления

На стену (четыре отверстия для крепления)

Габаритные размеры, мм

123x106x122

Масса, не более, кг

Спектрон-512-Exd-А-ИПР-А/В

Спектрон-512-Exd-А-ИПР-А/В-HART/Modbus

1

Спектрон-512-Exd-Н-ИПР-А/В

Спектрон-512-Exd-Н-ИПР-А/В-HART/Modbus
