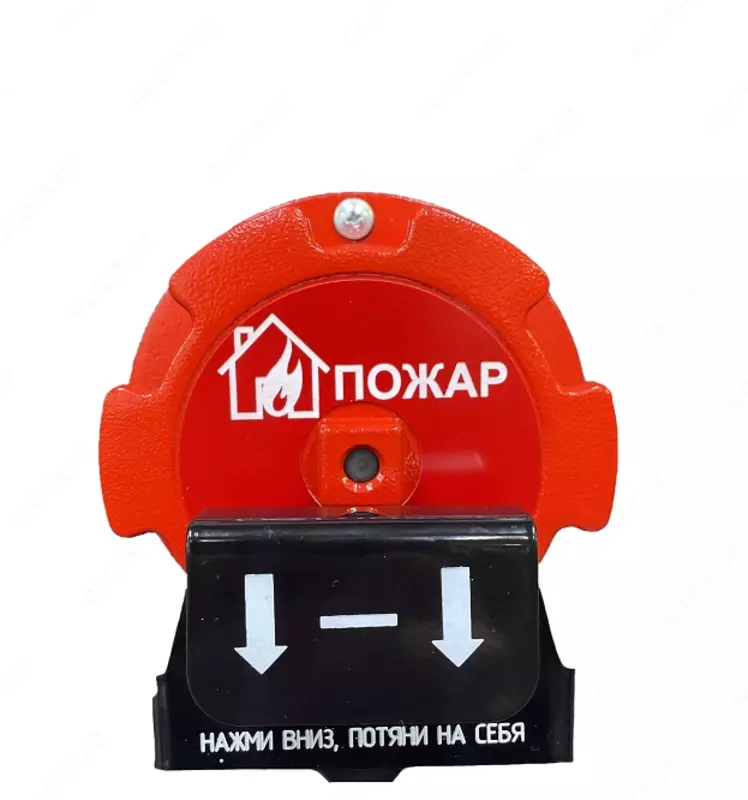

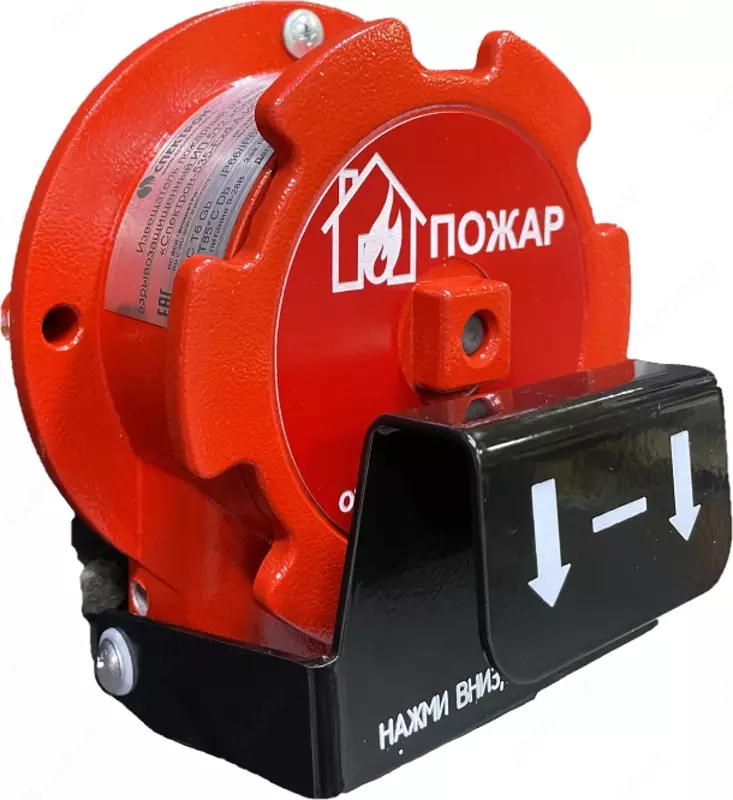

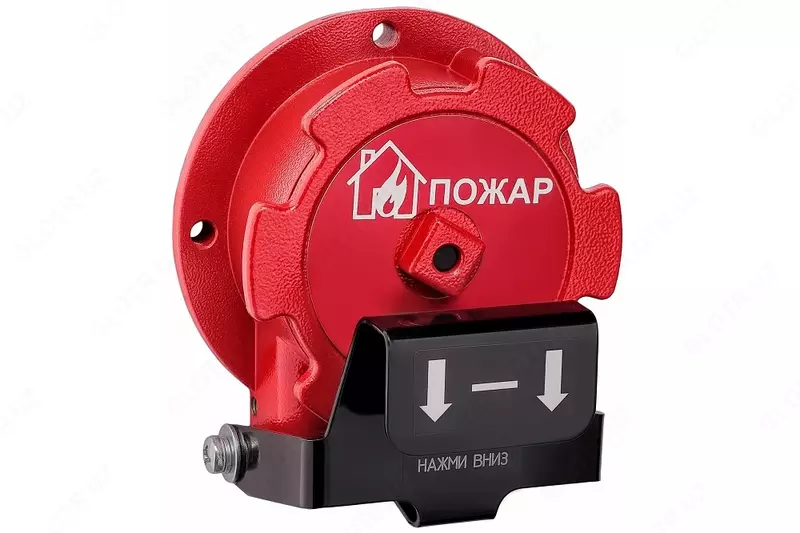

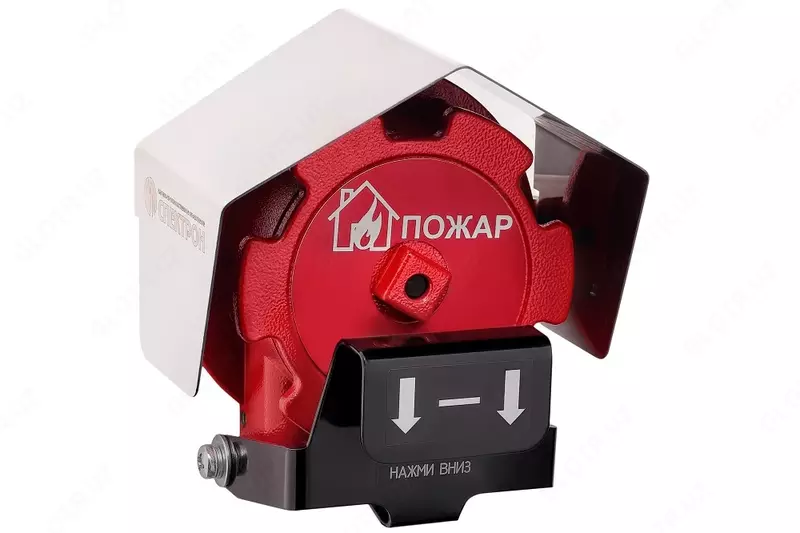

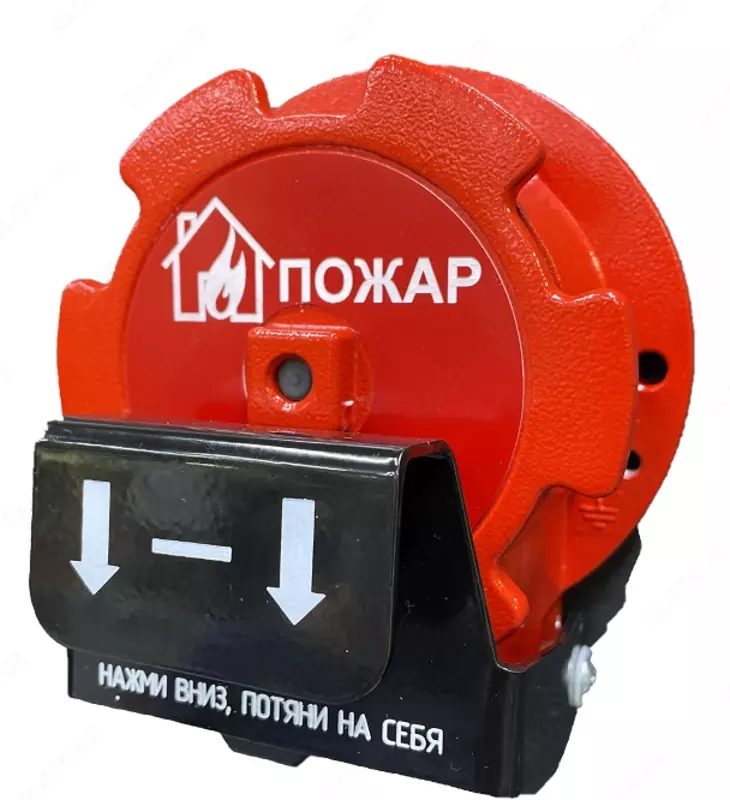

Взрывозащищенный извещатель пожарный ручной Спектрон-535-Exd

Предназначен для ручной активации тревожного сигнала «Пожар» в системах пожарной сигнализации и пожаротушения во взрывоопасных зонах 1-го и 2-го класса закрытых объектов и наружных установок, а также в подземных выработках шахт, рудников и их наземных строениях.

• Корпус извещателя Спектрон-535-Exd-А-ИПР-А/В и Спектрон-535-Exd-A-ИПР-B-Modbus/HART выполнен из алюминиевого сплава;
• Корпус извещателя Спектрон-535-Exd-Н-ИПР-А/В и Спектрон-535-Exd-Н-ИПР-B-Modbus/HART выполнен из нержавеющей стали.

Извещатели выполнены по классу А:

• Спектрон-535-Exd-А-ИПР-А;
• Спектрон-535-Exd-Н-ИПР-А.

Извещатели выполнены по классу В:

• Спектрон-535-Exd-А-ИПР-В;
• Спектрон-535-Exd-Н-ИПР-В;
• Спектрон-535-Exd-A-ИПР-В-HART/Modbus;
• Спектрон-535-Exd-Н-ИПР-В-HART/Modbus.

Извещатель в корпусе из нержавеющей стали рекомендован к применению на объектах в условиях воздействия щелочных, кислотных и других химически агрессивных сред, в условиях морской воды и соляного тумана.

• Извещатели с индексом "Modbus" для обмена данными оснащены цифровым интерфейсом RS485 с поддержкой протокола Modbus RTU;
• Извещатели с индексом "HART" для обмена данными оснащены интерфейсом типа токовая петля 4÷20 мA с поддержкой технологии HART.

Извещатель сохраняет работоспособность при температуре от -70 до +85 ºС.

Вид климатического исполнения по ГОСТ 15150: УХЛ1; ОМ1.

Приводной элемент с магнитом отделен от коммутационного отсека (электронного блока).

Возврат извещателя в исходное состояние (режим «ДЕЖУРНЫЙ») осуществляется с помощью специального ключа.

Извещатель подключается в адресную систему «ОРИОН» посредством адресного расширителя С2000-АР2.

ВНИМАНИЕ. Модель кабельных вводов обязательно указывать при внесении в спецификацию и заказе оборудования. Кабельные вводы в стоимость оборудования не входят.

Гарантийный срок службы 18 месяцев, но не более 24 месяцев со дня выпуска изготовителем

4 точки опоры при креплении на стену обеспечивают удобный монтаж.

Параметры

Значение

Маркировка взрывозащиты

Спектрон-535-Exd-А-ИПР-А/В,

Спектрон-535-Exd-А-ИПР-В-HART/Modbus

1Ex db IIC T6 Gb /

Ex tb IIIC T85°C Db

Спектрон-535-Exd-Н-ИПР-А/В,

Спектрон-535-Exd-Н-ИПР-В-HART/Modbus

РВ Ехd I Mb /

1Ex db IIC T6 Gb /

Ex tb IIIC T85°C Db

Материал корпуса

Спектрон-535-Exd-А-ИПР-А/В

Спектрон-535-Exd-А-ИПР-В-HART/Modbus

Алюминиевый сплав

Спектрон-535-Exd-Н-ИПР-А/В

Спектрон-535-Exd-Н-ИПР-В-HART/Modbus

Приводной элемент

C магнитом, отделен от коммутационного отсека

Возврат извещателя в режим «ДЕЖУРНЫЙ»

С помощью специального ключа

Напряжение питания, В

9 ÷ 28

Ток потребления в режиме «ДЕЖУРНЫЙ», не более, мА

2-х проводное подключение Спектрон-535-Exd-А/Н-ИПР-А/В

0,03

4-х проводное подключение Спектрон-535-Exd-А/Н-ИПР-А/В

4-х проводное подключение Спектрон-535-Exd-А/Н-ИПР-В-HART

10

4-х проводное подключение Спектрон-535-Exd-А/Н-ИПР-В-Modbus

10

2-х проводное подключение Спектрон-535-Exd-А/Н-ИПР-А/В

3,3-35

4-х проводное подключение Спектрон-535-Exd-А/Н-ИПР-А/В

3,3-35

4-х проводное подключение Спектрон-535-Exd-А/Н-ИПР-В-HART

30

4-х проводное подключение Спектрон-535-Exd-А/Н-ИПР-В-Modbus

10

Переходное сопротивление извещателя в шлейфе, не более, Ом

0,3

Извещатель сохраняет работоспособность при температуре °С

-70 ÷ +85

Вид климатического исполнения по ГОСТ 15150

УХЛ1; ОМ1

Степень защиты оболочкой по ГОСТ 14254

Спектрон-535-Exd-А-ИПР-А/В

Спектрон-535-Exd-Н-ИПР-А/В

Спектрон-535-Exd-А/Н-ИПР-В-HART/Modbus

Подключение

Спектрон-535-Exd-А/Н-ИПР-А/В

2-х и 4-х проводное

Спектрон-535-Exd-А/Н-ИПР-В-HART/Modbus

Устойчивость к радио - и электромагнитным помехам

3 группа

Наличие световой индикации

есть

Способ крепления

На стену (четыре отверстия для крепления)

Габаритные размеры, мм

Спектрон-535-Exd-А-ИПР-В

Спектрон-535-Exd-Н-ИПР-А

Спектрон-535-Exd-Н-ИПР-В

Масса, не более, кг

Спектрон-535-Exd-А-ИПР-А/В

Спектрон-535-Exd-А-ИПР-В-HART/Modbus

1,3

Спектрон-535-Exd-Н-ИПР-А/В

Спектрон-535-Exd-Н-ИПР-В-HART/Modbus
