Взрывозащищенное устройство дистанционного пуска Спектрон-512-Exd-А/Н-УДП

Взрывозащищённое устройство дистанционного пуска Спектрон-512-Exd-А/Н-УДП предназначено для ручного запуска систем пожаротушения, дымоудаления, оповещения и эвакуации. Производится в следующих исполнениях:

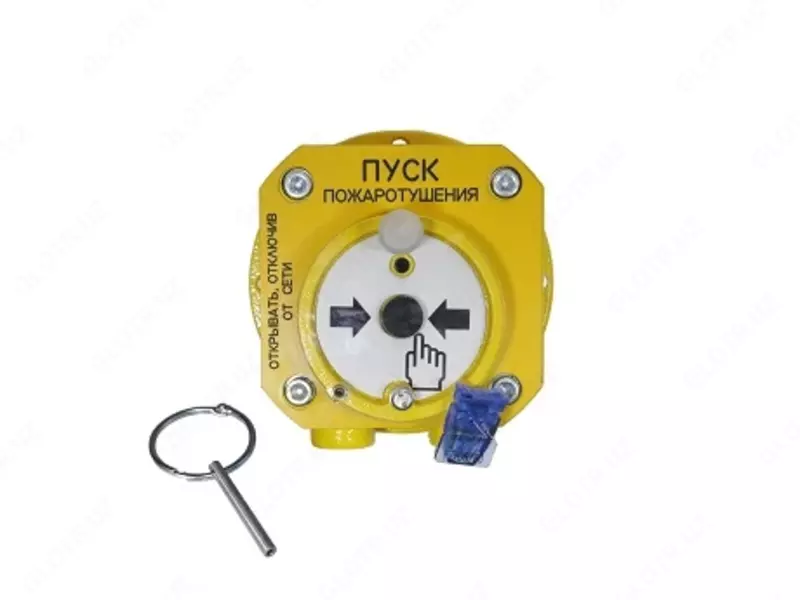

• Спектрон-512-Exd-А-УДП-01 «ПУСК ПОЖАРОТУШЕНИЯ» – корпус желтого цвета;
• Спектрон-512-Exd-А-УДП-02 «ПУСК ДЫМОУДАЛЕНИЯ» – корпус оранжевого цвета;

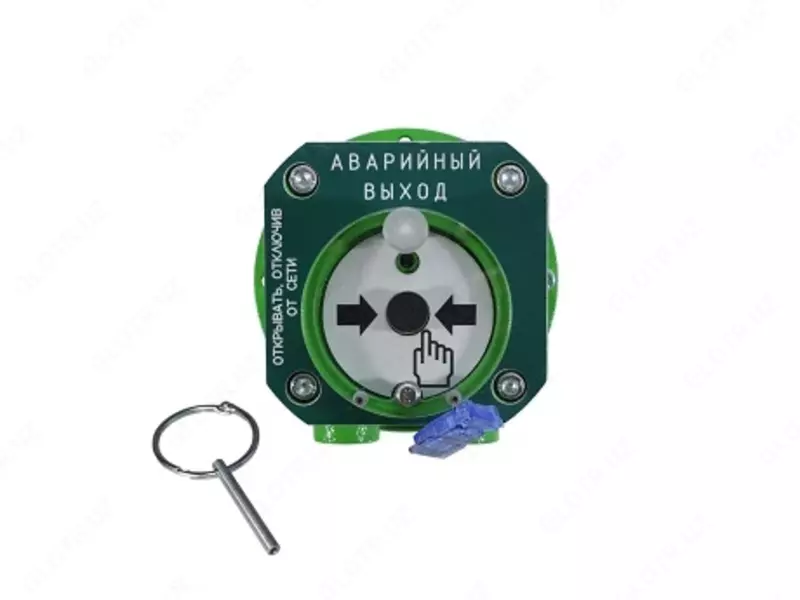

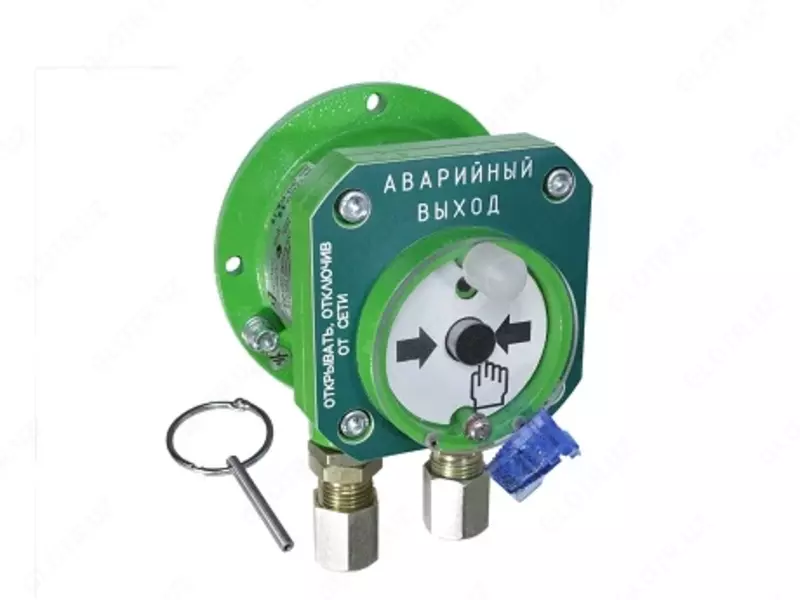

• Спектрон-512-Exd-А-УДП-03 «АВАРИЙНЫЙ ВЫХОД» – корпус зеленого цвета;
• Спектрон-512-Exd-Н-УДП-01 «ПУСК ПОЖАРОТУШЕНИЯ» – корпус желтого цвета;

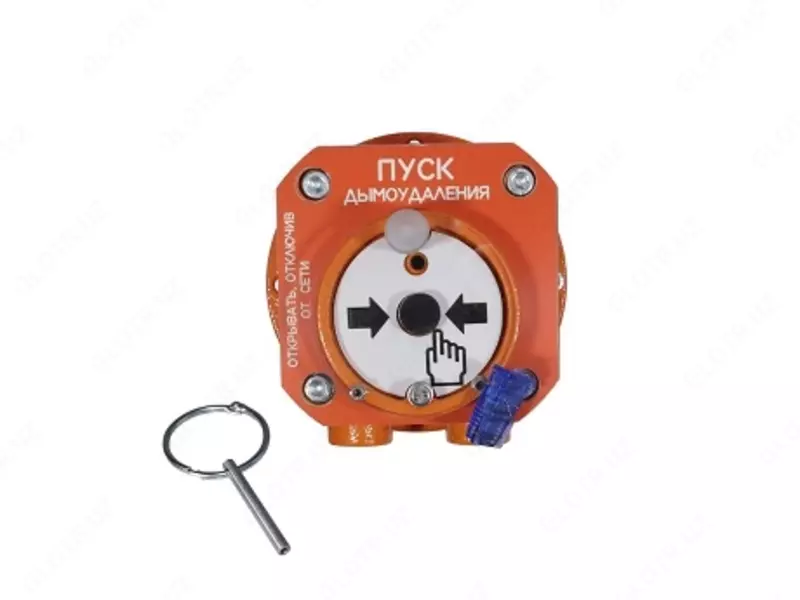

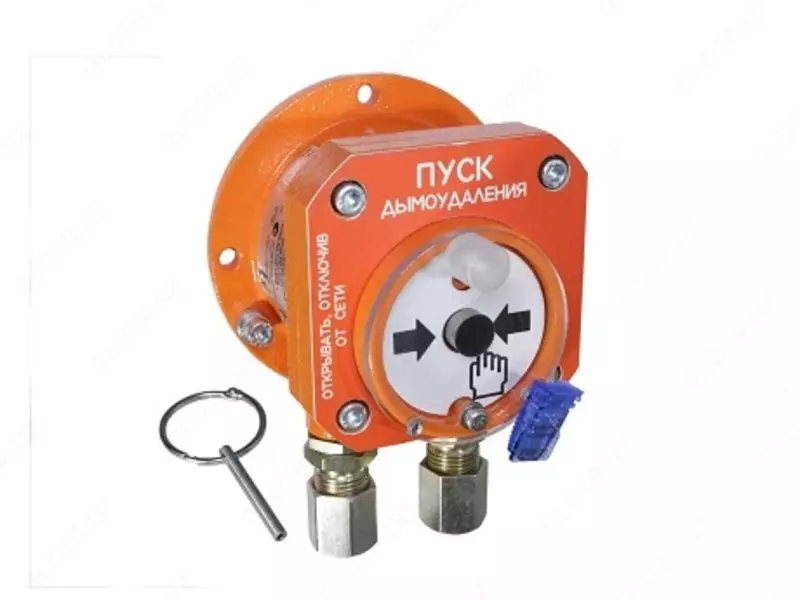

• Спектрон-512-Exd-Н-УДП-02 «ПУСК ДЫМОУДАЛЕНИЯ» – корпус оранжевого цвета;
• Спектрон-512-Exd-Н-УДП-03 «АВАРИЙНЫЙ ВЫХОД» – корпус зеленого цвета.

Маркировка взрывозащиты позволяет применять устройства во взрывоопасных зонах 1-го и 2-го класса закрытых объектов и открытых установок, а также в подземных выработках рудников, шахт и их наземных строениях.

• Корпус Спектрон-512-Exd-А-УДП выполнен из алюминиевого сплава;
• Корпус Спектрон-512-Exd-Н-УДП выполнен из нержавеющей стали.

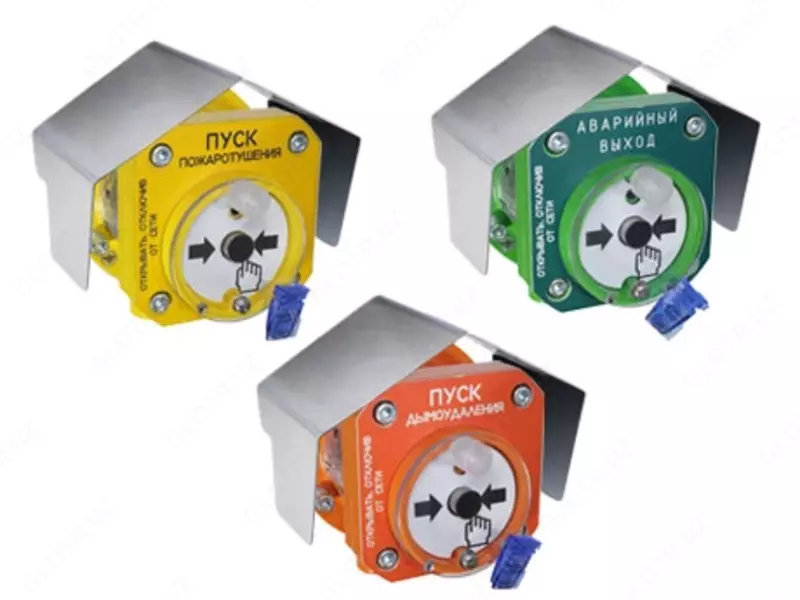

Спектрон-512-Exd-А-УДП-01 (компл.8.3) – специальное исполнение УДП в комплекте с солнцезащитным козырьком СЗК-14, кабельными вводами для монтажа кабеля в металлорукаве с условным проходом 20 мм (4 шт), заглушками (3 шт), резисторами для подключения к адресному расширителю (С2000-АР2), взрывозащищенной коммутационной коробкой Релион-ККВ-А.

УДП в корпусе из нержавеющей стали особо рекомендован к применению в условиях воздействия кислотной, щелочной или других химически агрессивных сред, воздействия морской воды и соляного тумана.

• Извещатели с индексом "Modbus" для обмена данными оснащены цифровым интерфейсом RS485 с поддержкой протокола Modbus RTU;
• Извещатели с индексом "HART" для обмена данными оснащены интерфейсом типа токовая петля 4÷20 мA с поддержкой технологии HART.

Извещатель сохраняет работоспособность при температуре от -70 до +85 ºС. Извещатель с индексом "исп. 01" сохраняет работоспособность при температуре от -55 до +85 ºС.

Вид климатического исполнения по ГОСТ 15150: УХЛ1, ОМ1

Отсутствие в конструкции прибора магнитов повышает его надёжность и позволяет устанавливать извещатель в зонах с повышенным магнитным полем.

Возврат извещателя в исходное состояние (режим «ДЕЖУРНЫЙ») осуществляется с помощью специального ключа.

Функция самоконтроля повышает надежность пожарной системы.

ВНИМАНИЕ. Модель кабельных вводов обязательно указывать при внесении в спецификацию и заказе оборудования. Кабельные вводы в стоимость оборудования не входят.

Гарантийный срок службы 18 месяцев, но не более 24 месяцев со дня выпуска изготовителем.

4 точки опоры при креплении на стену обеспечивают удобный монтаж.

Параметр

Значение

Маркировка взрывозащиты

Спектрон-512-Exd-А-УДП

1Ex db IIC T6 Gb/Ex tb IIIC T85ºC Db

Спектрон-512-Exd-Н-УДП

РВ Ex db I Mb / 1Ex db IIC T6 Gb / Ex tb IIIC T85ºC Db

Материал корпуса

Спектрон-512-Exd-А-УДП

Спектрон-512-Exd-Н-УДП

Алюминиевый сплав

Нержавеющая сталь

Приводной элемент

Без магнита

Возврат извещателя в режим «ДЕЖУРНЫЙ»

С помощью специального ключа

Напряжение питания, В

9-28

Ток потребления в режиме «ДЕЖУРНЫЙ», не более, мА

0,03

10 (HART)

10 (Modbus)

Ток потребления в режиме «ПОЖАР», мА

3.3-35

30 (HART)

10 (Modbus)

Полное сопротивление извещателя в шлейфе, не более, Ом

0,3

Температурный диапазон °С

-70 ÷ +85

с индексом "исп. 01"

Вид климатического исполнения по ГОСТ 15150

УХЛ1; ОМ1

Степень защиты оболочкой по ГОСТ 14254

IP66/IP68

Подключение

Спектрон-512-Exd-А/Н-УДП

Спектрон-512-Exd-А/Н-УДП исп. 01

2-х или 4-х проводное

Спектрон-512-Exd-А/Н-УДП-Modbus/HART

Устойчивость к радио - и электромагнитным помехам

3 группа

Наличие световой индикации

есть

Цвет световой индикации в режиме «ДЕЖУРНЫЙ»

Одинарные вспышки с периодом 4 сек, красный цвет

Цвет световой индикации в режиме «НЕИСПРАВНОСТЬ»

Одинарные вспышки с периодом 1 сек, красный цвет

Цвет световой индикации в режиме «ПОЖАР»

Постоянное горение, красный цвет

Способ крепления

На стену (четыре отверстия для крепления)

Габаритные размеры, мм

123x122x106

Масса, не более, кг

Спектрон-512-Exd-А-УДП

Спектрон-512-Exd-Н-УДП

1,2

2,8
