Взрывозащищенное устройство дистанционного пуска Спектрон-535-Exd-A/H-УДП

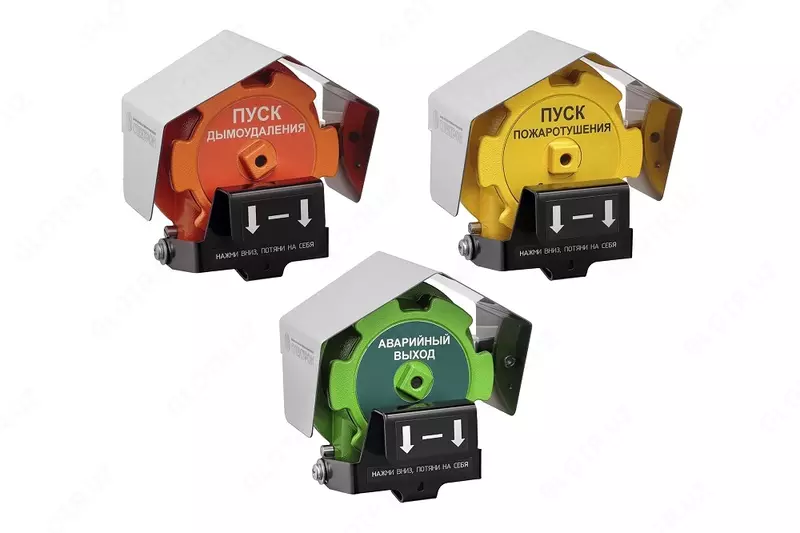

Взрывозащищённое устройство дистанционного пуска Спектрон-535-Exd-А/Н-УДП предназначено для ручного запуска систем пожаротушения, дымоудаления, оповещения и эвакуации. Производится в следующих исполнениях:

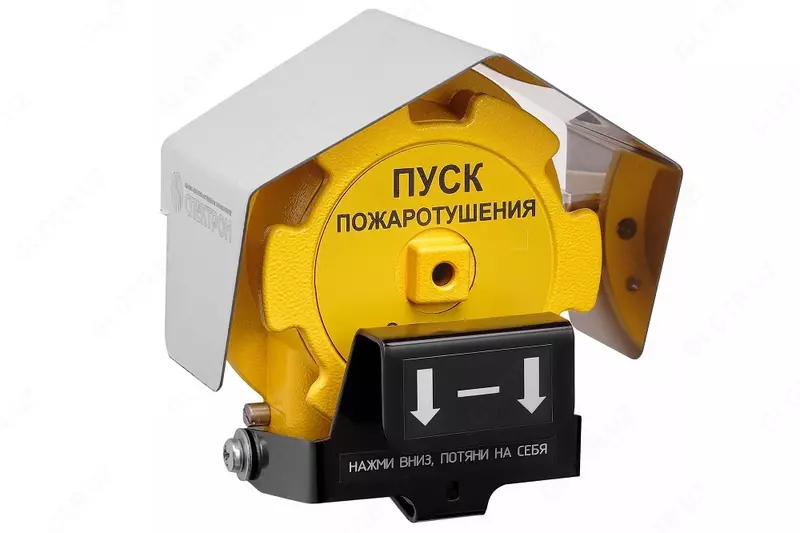

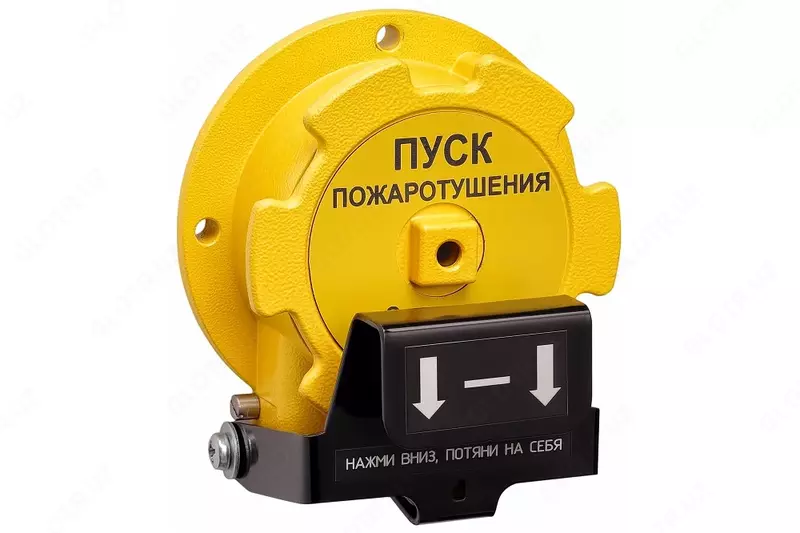

• Спектрон-535-Exd-А-УДП-01 «ПУСК ПОЖАРОТУШЕНИЯ» – корпус желтого цвета;

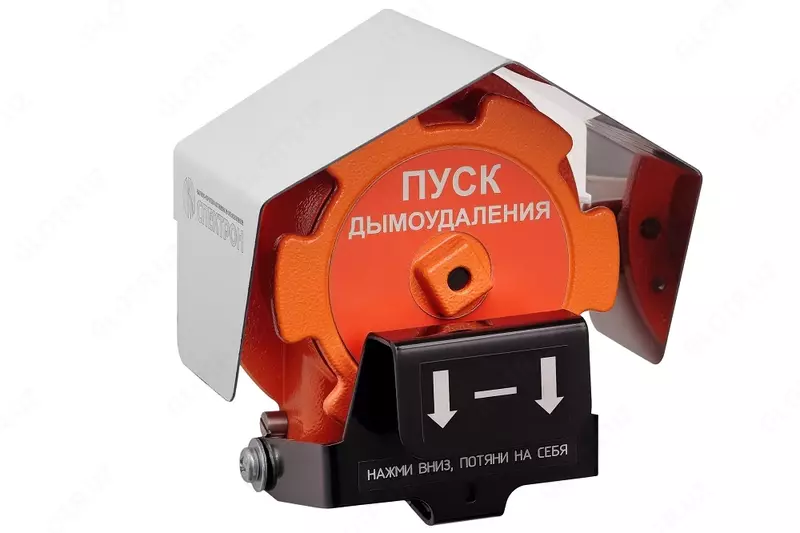

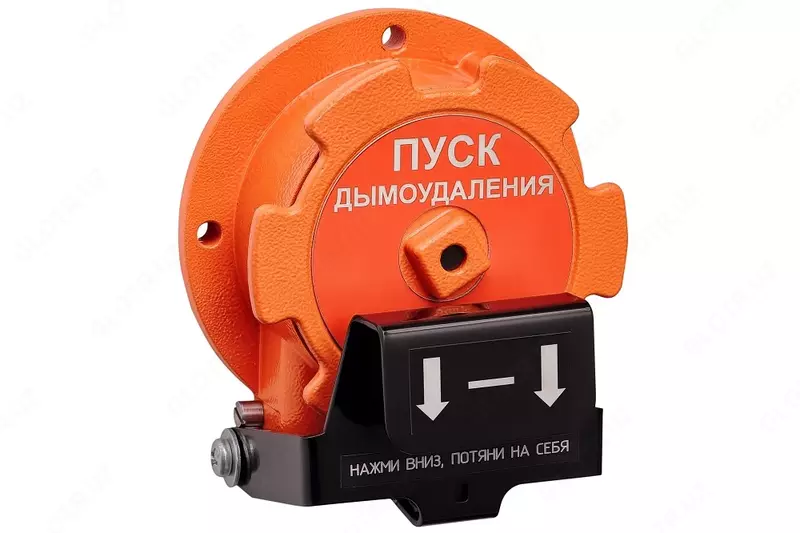

• Спектрон-535-Exd-А-УДП-02 «ПУСК ДЫМОУДАЛЕНИЯ» – корпус оранжевого цвета;

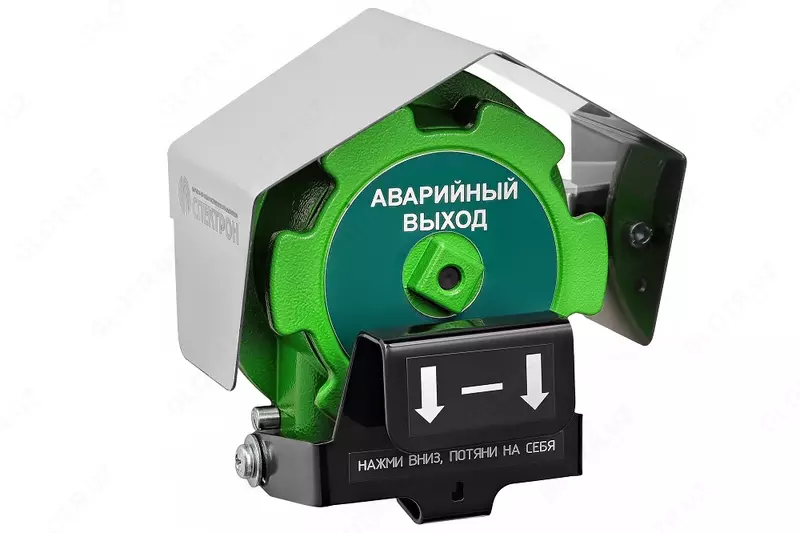

• Спектрон-535-Exd-А-УДП-03 «АВАРИЙНЫЙ ВЫХОД» – корпус зеленого цвета;
• Спектрон-535-Exd-Н-УДП-01 «ПУСК ПОЖАРОТУШЕНИЯ» – корпус желтого цвета;
• Спектрон-535-Exd-Н-УДП-02 «ПУСК ДЫМОУДАЛЕНИЯ» – корпус оранжевого цвета;
• Спектрон-535-Exd-Н-УДП-03 «АВАРИЙНЫЙ ВЫХОД» – корпус зеленого цвета.

Маркировка взрывозащиты позволяет применять устройства во взрывоопасных зонах 1-го и 2-го класса закрытых объектов и открытых установок, а также в подземных выработках рудников, шахт и их наземных строениях.

• Корпус Спектрон-535-Exd-А-УДП  выполнен из алюминиевого сплава;
• Корпус Спектрон-535-Exd-Н-УДП  выполнен из нержавеющей стали.

УДП в корпусе из нержавеющей стали особо рекомендован к применению в условиях воздействия кислотной, щелочной или других химически агрессивных сред, воздействия морской воды и соляного тумана.

• Извещатели с индексом "Modbus" для обмена данными оснащены цифровым интерфейсом RS485 с поддержкой протокола Modbus RTU;
• Извещатели с индексом "HART" для обмена данными оснащены интерфейсом типа токовая петля 4÷20 мA с поддержкой технологии HART.

Извещатель сохраняет работоспособность при температуре от -70 до +85 ºС.

Вид климатического исполнения по ГОСТ 15150: УХЛ1, ОМ1.

Степень защиты оболочкой по ГОСТ 14254 не ниже IP66/IP68.

Может работать в ШС5 С2000-АСПТ или как средство прямого пуска импульсом от входного напряжения.

Выполнено в соответствии с требованиями технических средств пожарной автоматики по ГОСТ Р 53325.

Возврат УДП в исходное состояние (режим «ДЕЖУРНЫЙ») осуществляется с помощью спецключа.

ВНИМАНИЕ. Модель кабельных вводов обязательно указывать при внесении в спецификацию и заказе оборудования. Кабельные вводы в стоимость оборудования не входят.

Гарантийный срок службы 18 месяцев, но не более 24 месяцев со дня выпуска изготовителем.

4 точки опоры обеспечивают удобный монтаж на любые поверхности.

Параметры

Значение

Маркировка взрывозащиты

Спектрон-535-Exd-А-УДП

1Ex db IIC T6 Gb /

Ex tb IIIC T85°C Db

РВ Ex db I Mb /

1Ex db IIC T6 Gb /

Ex tb IIIC T85ºC Db

Материал корпуса

Спектрон-535-Exd-А-УДП

Спектрон-535-Exd-Н-УДП

Алюминиевый сплав

Нержавеющая сталь

Степень защиты оболочкой по ГОСТ 14254

IP66/IP68

Извещатель сохраняет работоспособность при температуре, °С

–70 ÷ +85

Вид климатического исполнения по ГОСТ 15150

УХЛ1, ОМ1

Наличие световой индикации

есть

Приводной элемент

C магнитом, отделен от коммутационного отсека

Возврат УДП в режим «ДЕЖУРНЫЙ»

С помощью специального ключа

Напряжение питания, В

9 ÷ 28

Ток потребления в режиме «ДЕЖУРНЫЙ», не более, мА

2-х проводное подключение Спектрон-535-Exd-А/Н-УДП-01/02/03

0,03

4-х проводное подключение Спектрон-535-Exd-А/Н-УДП-01/02/03

4-х проводное подключение Спектрон-535-Exd-А/Н-УДП-01/02/03-HART

4-х проводное подключение Спектрон-535-Exd-А/Н-УДП-01/02/03-Modbus

2-х проводное подключение Спектрон-535-Exd-А/Н-УДП-01/02/03

4-х проводное подключение Спектрон-535-Exd-А/Н-УДП-01/02/03

4-х проводное подключение Спектрон-535-Exd-А/Н-УДП-01/02/03-HART

4-х проводное подключение Спектрон-535-Exd-А/Н-УДП-01/02/03-Modbus

Подключение

Спектрон-535-Exd-А/Н-УДП-01/02/03

2-х и 4-х проводное

Спектрон-535-Exd-А/Н-УДП-01/02/03-Modbus/HART

Устойчивость к радио - и электромагнитным помехам

3 группа

Способ крепления

На стену (четыре отверстия для крепления)

Габаритные размеры Спектрон-535-Exd-А-УДП, мм

156х130х98

Габаритные размеры Спектрон-535-Exd-Н-УДП, мм

Масса, не более, кг

Спектрон-535-Exd-А-УДП

Спектрон-535-Exd-Н-УДП

1,3

2,8
