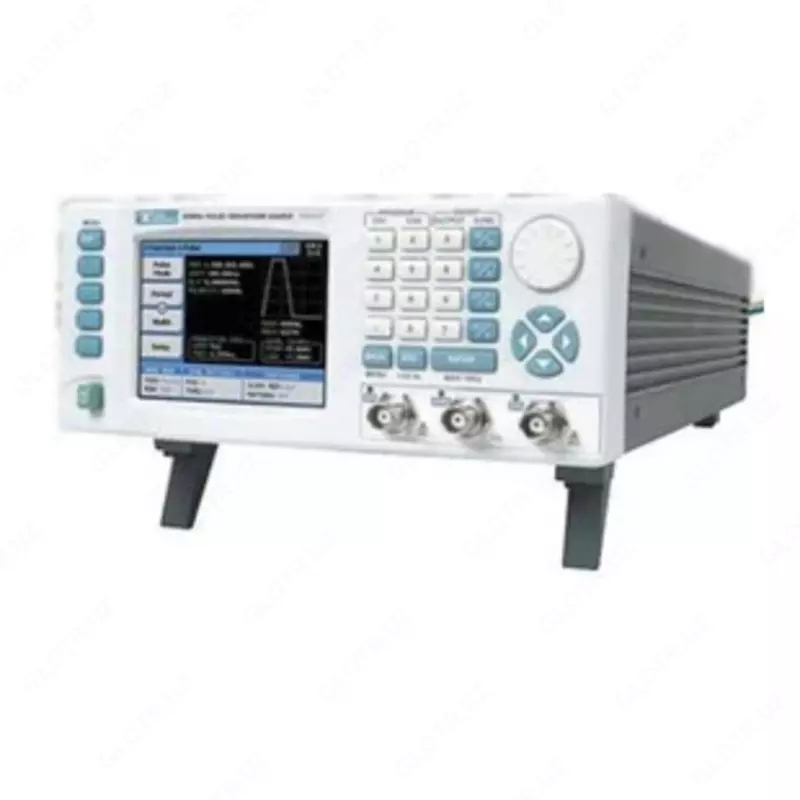

WW1071-1 - генератор

Генератор сигналов произвольной формы WW1071‑1 — одноканальный профессиональный прибор для точного формирования электрических сигналов с широким спектром частот и форм. Диапазон частот генератора составляет от 0,1 мГц до 50 МГц для синусоидальных, прямоугольных, меандровых, треугольных и пилообразных сигналов. Дополнительно прибор способен создавать специализированные формы, включая Sin X/X, гауссовские и экспоненциальные сигналы, а диапазон частот для шумовых сигналов достигает 25 МГц.

Выходной уровень сигнала на нагрузке 50 Ом регулируется в пределах от 10 мВ до 10 В, что обеспечивает совместимость с широким набором измерительных устройств и цепей. Разрешение частоты достигает 14 разрядов, что позволяет точно задавать и стабилизировать требуемые параметры. Высокое разрешение ЦАП (14 бит) обеспечивает качественное воспроизведение форм сигналов без существенных искажений. Объём встроенной памяти для произвольных форм составляет 2 миллиона слов, что расширяет возможности по созданию сложных и длинных последовательностей сигналов.

Прибор оснащён цветным LCD‑экраном для отображения текущих параметров, формы, амплитуды и частоты сигнала. Для управления предусмотрены удобные многофункциональные клавиши и поворотный энкодер, позволяющие вводить настройки непосредственно на приборе без необходимости подключения внешних устройств. Для дистанционного управления, обмена данными и интеграции в автоматизированные измерительные комплексы имеются интерфейсы USB, LAN и GPIB.

Функциональные возможности генератора включают несколько типов модуляции: амплитудная (AM), частотная (FM), частотная с девиацией (FMn), фазовая модуляция, а также возможность линейного и логарифмического сканирования частоты. Генератор поддерживает режим BURST и сегментное управление, позволяющее формировать последовательности сигналов с количеством сегментов до 2048 и возможностью многократного повторения. Минимальная длительность сегмента составляет 1 микросекунду, что обеспечивает гибкость в построении сложных сигналов.

Погрешность установки частоты составляет порядок ±1×10⁻⁶, что указывает на высокую стабильность внутреннего опорного генератора. Прибор предназначен для работы от сети 220 В (~±15 %), 50/60 Гц, имеет габаритные размеры примерно 212 × 88 × 415 мм и массу около 3 кг.
