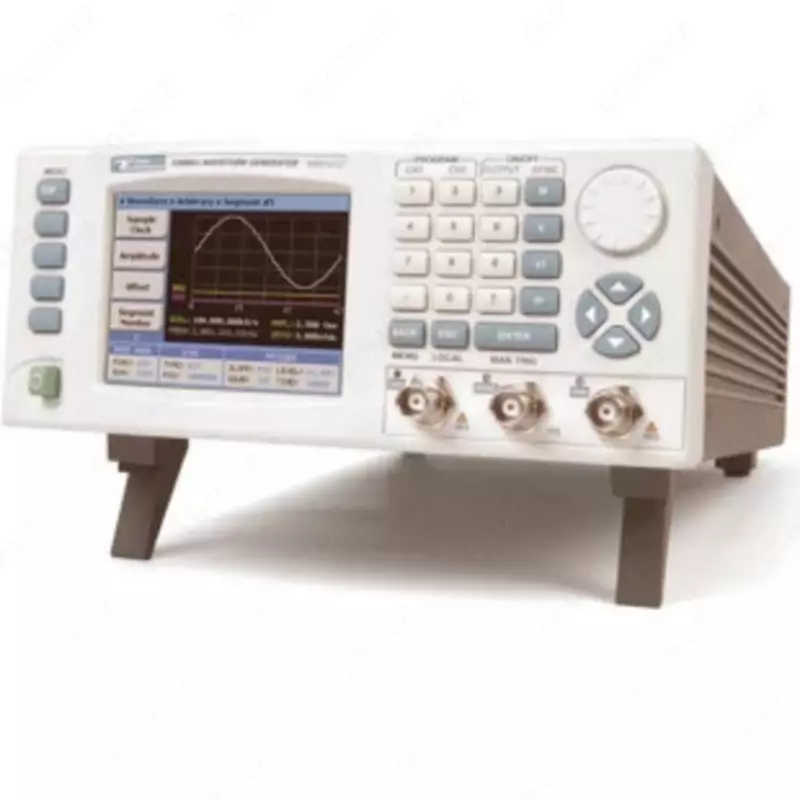

WW1072-1 - генератор

Генератор сигналов произвольной формы WW1072‑1 — это двухканальный профессиональный прибор для формирования широкого спектра электрических сигналов с высокой точностью и стабильностью параметров. Устройство предназначено для генерации стандартных и сложных форм сигналов в диапазоне частот от 0,1 мГц до 50 МГц. Типовые формы включают синусоидальные, меандровые, прямоугольные, треугольные и пилообразные сигналы, а также специализированные: Sin X/X, гауссовские, экспоненциальные и шумовые сигналы с полосой до 25 МГц.

Генератор оснащён двумя независимыми каналами, каждый из которых имеет 14‑битный цифровой‑аналоговый преобразователь (ЦАП). Это обеспечивает высокое разрешение по амплитуде и точность воспроизведения формы сигнала. Диапазон выходного уровня на нагрузке 50 Ом варьируется от 10 мВ до 10 В пикового значения, что позволяет адаптировать устройство под различные измерительные схемы. Объём встроенной памяти для произвольных форм составляет 2 миллиона слов, с возможностью разбивки на сегменты для последовательного формирования сложных сигналов.

Прибор имеет цветной LCD‑экран для отображения основных параметров: частоты, формы сигнала, амплитуды, смещения и режима работы. Управление осуществляется с передней панели с помощью клавиш и поворотного регулятора. Для дистанционного управления, передачи данных и интеграции в автоматизированные измерительные системы предусмотрены интерфейсы USB, LAN и GPIB.

Генератор поддерживает широкий спектр режимов модуляции: амплитудную (AM), частотную (FM), частотно‑модулированную (FMn), фазовую и импульсную модуляции (ИМ), а также комбинации этих режимов. Возможны линейное и логарифмическое сканирование частоты, режим BURST для пакетной генерации сигналов и синхронизация нескольких приборов для сложных измерительных задач. Минимальная длительность сегмента при сегментном формировании составляет 1 микросекунду, а погрешность установки частоты — порядка ±1×10⁻⁶, что обеспечивает высокую стабильность выходного сигнала.

Генератор работает от стандартной сети переменного тока 220 В, частотой 50/60 Гц. Габаритные размеры прибора примерно 212×88×415 мм, масса около 3 кг. Высокая точность, широкие функциональные возможности и гибкие режимы работы делают WW1072‑1 универсальным инструментом для формирования и тестирования сигналов в измерительных системах.
