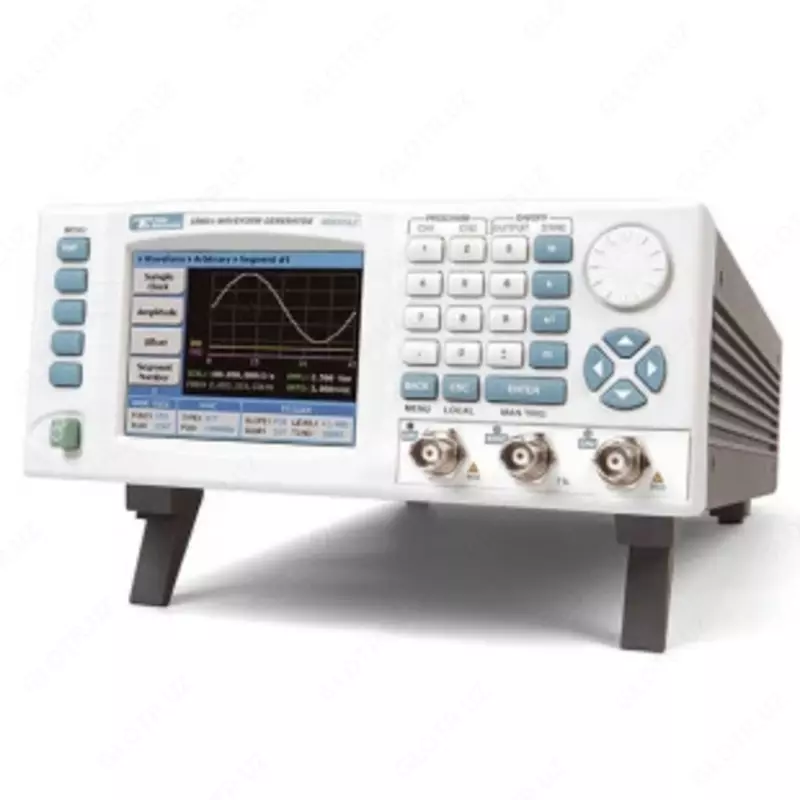

WW1072-2 - генератор

Генератор сигналов произвольной формы WW1072‑2 — это двухканальный профессиональный генератор для формирования аналоговых, цифровых и сложных произвольных сигналов с высокой точностью. Прибор предназначен для работы в диапазоне частот от 0,1 мГц до 50 МГц и способен формировать стандартные формы сигналов: синусоидальные, меандровые, прямоугольные, треугольные и пилообразные. Также WW1072‑2 поддерживает генерацию сложных сигналов, включая Sin X/X, гауссовские, экспоненциальные и шумовые формы с полосой до 25 МГц.

Устройство оснащено двумя независимыми каналами, каждый из которых имеет 14‑битный цифровой‑аналоговый преобразователь (ЦАП). Это обеспечивает высокую точность по амплитуде и качественное воспроизведение любых форм сигналов. Выходной уровень сигнала на нагрузке 50 Ом регулируется в диапазоне от 10 мВ до 10 В пикового значения, что позволяет адаптировать генератор к различным измерительным системам. Встроенная память для произвольных форм сигнала составляет 2 миллиона слов, а сегментное формирование позволяет создавать последовательности с минимальной длительностью сегмента 1 микросекунда, обеспечивая детальную проработку временных профилей.

Прибор имеет цветной LCD‑дисплей для отображения параметров: форма сигнала, частота, амплитуда, смещение и рабочий режим. Управление осуществляется с передней панели с помощью клавиш и поворотного регулятора. Для дистанционного управления и интеграции в автоматизированные измерительные системы доступны интерфейсы USB, LAN и GPIB.

Генератор поддерживает разнообразные режимы модуляции, включая амплитудную (AM), частотную (FM), частотно‑модулированную (FMн), фазовую, импульсную (ИМ) и комбинированные. Дополнительно возможны линейное и логарифмическое сканирование частоты, пакетный режим BURST, многоканальная синхронизация нескольких приборов. Погрешность установки частоты составляет около ±1×10⁻⁶, обеспечивая стабильность сигнала.

Габариты прибора — примерно 212×88×415 мм, масса — около 3 кг, питание — от стандартной сети 220 В. WW1072‑2 отличается высокой точностью, гибкостью настройки и возможностью работы с широким спектром сигналов, что делает его идеальным инструментом для лабораторных исследований, тестирования и разработки электронных систем.
