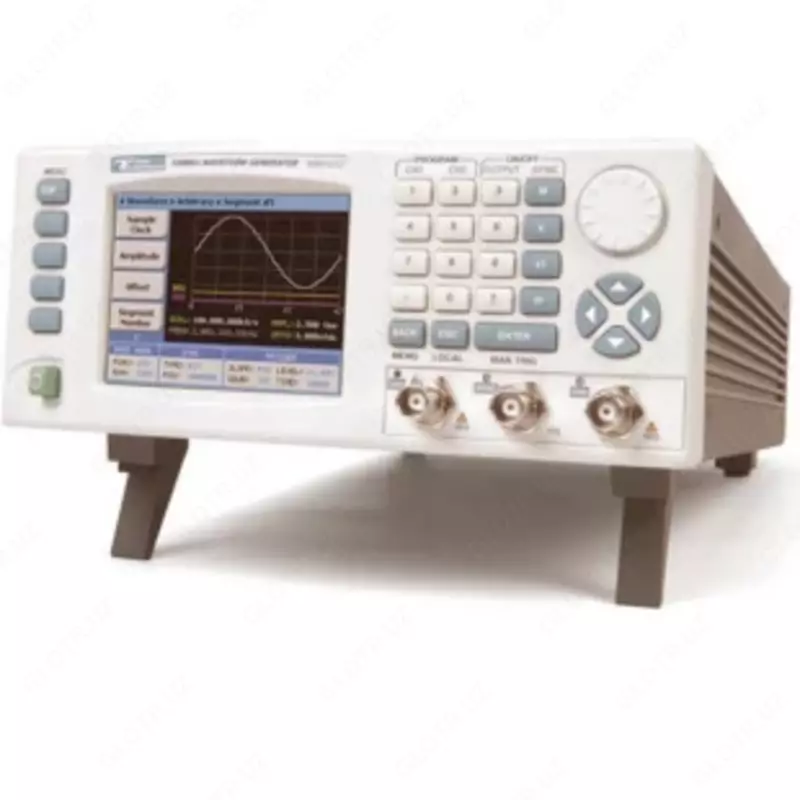

WW1072 - генератор

Генератор сигналов произвольной формы WW1072 — это профессиональный двухканальный генератор сигналов с широким диапазоном возможностей, предназначенный для формирования аналоговых, цифровых и произвольных сигналов с высокой точностью. Прибор обеспечивает диапазон частот от 0,1 мГц до 50 МГц для стандартных сигналов (синус, меандр, треугольник, пилообразные формы), а также расширенный диапазон для сложных произвольных форм. Частота дискретизации составляет 100 Мс/с (100 MS/s), что позволяет получать стабильные, детализированные сигналы на выходе.

Устройство имеет два независимых выходных канала, каждый из которых оснащён 14‑битным цифровым‑аналоговым преобразователем (ЦАП), обеспечивающим высокое разрешение по амплитуде и точность формирования выходных форм. Выходной уровень сигнала на нагрузке 50 Ом варьируется в пределах от 10 мВ до 10 В пикового значения, что позволяет использовать генератор в различных измерительных схемах и тестовых конфигурациях. Объём встроенной памяти для произвольных форм стандартно составляет 1 Мб, с возможностью опционального расширения до 2 Мб или 4 Мб на канал, что даёт возможность хранить и воспроизводить длинные и сложные последовательности сигналов.

Генератор оснащён цветным LCD‑дисплеем, на котором отображаются основные параметры: частота, форма сигнала, амплитуда, смещение и режимы работы. Управление осуществляется с передней панели с помощью клавиш и поворотного регулятора, а также дистанционно через интерфейсы управления USB, LAN и GPIB. Функции генератора включают широкий набор видов модуляции: амплитудную (AM), частотную (FM), произвольную частотную модуляцию (Arb FM), FSK, Ramped FSK и другие комбинации, что обеспечивает гибкость конфигурации выходных сигналов.

Память для произвольных форм сигнала может быть разбита на сегменты, что позволяет организовать последовательности сигналов с повторением и циклической структурой. Минимальная длительность сегмента может составлять 1 микросекунду, а общее количество сегментов может достигать нескольких тысяч, что позволяет создавать сложные временные профили сигналов. Кроме того, генератор поддерживает линейное и логарифмическое сканирование частоты, режим BURST, многоканальную синхронизацию нескольких приборов и дополнительные опции для расширенного управления сигналами. Погрешность установки частоты составляет порядка ±1 × 10⁻⁶, что свидетельствует о высокой стабильности и точности опорного генератора.
