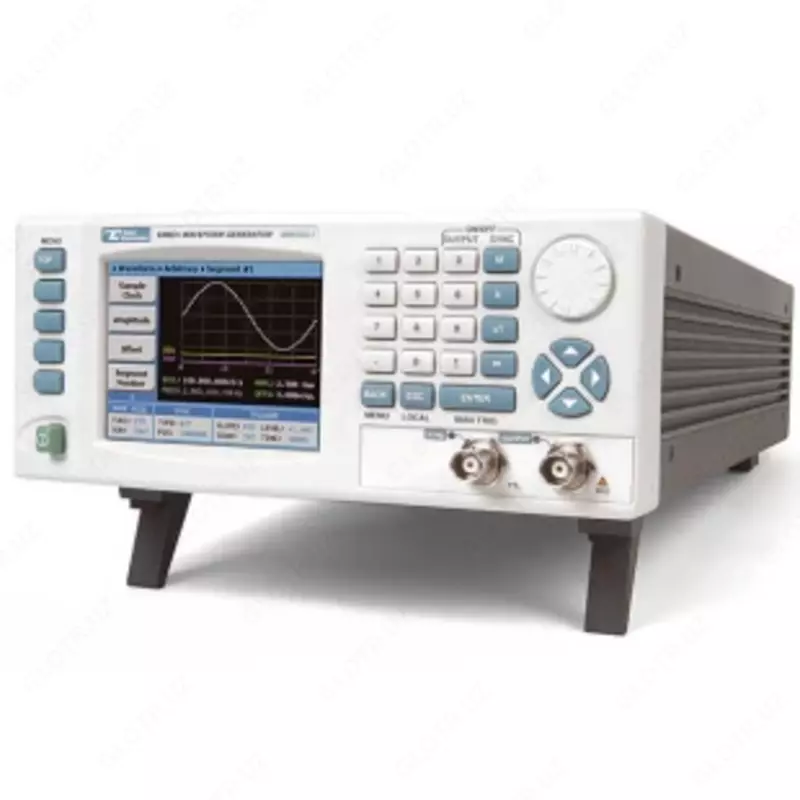

WW5062-1 - генератор

Генератор сигналов WW5062‑1 — это двухканальный высокоточный прибор, предназначенный для генерации аналоговых, цифровых и сложных произвольных сигналов. Он используется в лабораториях, научно-исследовательских центрах, образовательных учреждениях и промышленных предприятиях для тестирования, измерений и разработки электронных систем.

WW5062‑1 работает в диапазоне частот 0,1 мГц – 60 МГц, что позволяет создавать широкий спектр сигналов: синусоидальные, прямоугольные, меандровые, треугольные и пилообразные. Генератор поддерживает также сложные формы сигналов, включая Sin X/X, гауссовские, экспоненциальные и шумовые, что делает его универсальным инструментом для моделирования реальных условий работы электронных схем.

Каждый канал оснащён 14‑битным цифровым‑аналоговым преобразователем (ЦАП), обеспечивающим высокую точность амплитуды и идеальное воспроизведение формы сигналов. Диапазон выходного уровня на нагрузке 50 Ом регулируется от 10 мВ до 10 В пикового значения, что делает генератор универсальным для различных измерительных схем. Встроенная память для произвольных форм сигналов составляет 2 миллиона слов, минимальная длительность сегмента — 1 микросекунда, обеспечивая высокое временное разрешение и возможность создания сложных последовательностей сигналов.

Прибор оснащён цветным LCD-дисплеем, на котором отображаются параметры обоих каналов: форма сигнала, частота, амплитуда, смещение и режим работы. Управление осуществляется через переднюю панель с кнопками и поворотным регулятором. Для дистанционного управления и интеграции в автоматизированные системы предусмотрены интерфейсы USB, LAN и GPIB.

WW5062‑1 поддерживает широкий спектр режимов модуляции: амплитудную (AM), частотную (FM), фазовую, импульсную (ИМ), частотно‑модулированную (FMн) и их комбинации. Также доступны линейное и логарифмическое сканирование частоты, пакетный режим BURST, синхронизация нескольких приборов и генерация сигналов с точной фазовой коррекцией. Погрешность установки частоты составляет ±1×10⁻⁶, что обеспечивает стабильность выходного сигнала даже при длительной эксплуатации.

Габариты прибора — 212×88×415 мм, масса — около 4 кг, питание — стандартная сеть 220 В. WW5062‑1 отличается высокой точностью, многофункциональностью и универсальностью, делая его идеальным инструментом для лабораторных исследований, тестирования и разработки электроники.
