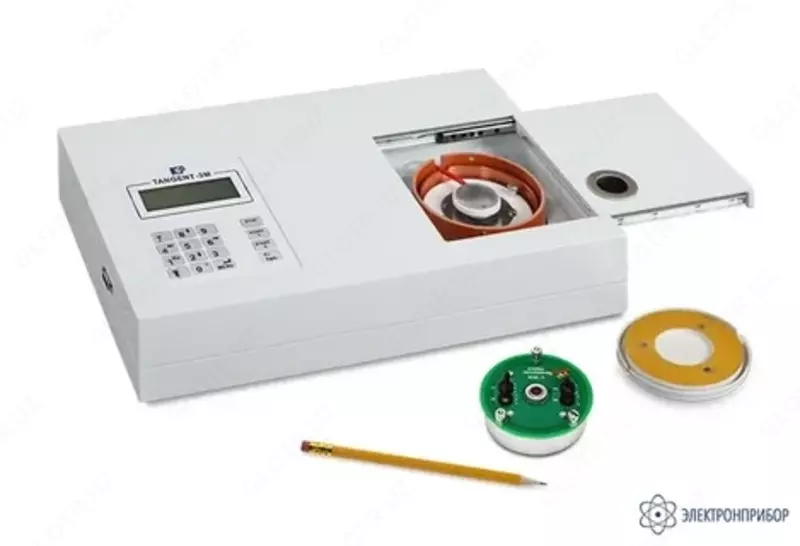

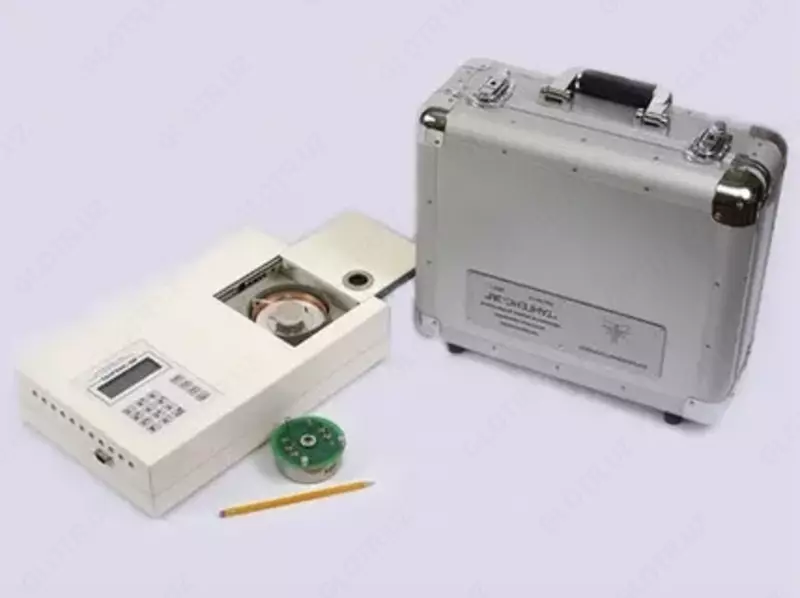

ЯОИ-3 — ячейка образцовая для Тангенс-3М

Назначение ячейки ЯОИ-3:

Ячейка образцовая трехзажимного типа ЯОИ-3 предназначена для проверки точности измерений тангенса угла диэлектрических потерь и электрической ёмкости автоматизированной установкой "Тангенс-3М".

Ячейка ЯОИ-3 представляет собой эталонный 3-х секционный конденсатор со схемой введения потерь, собранный в герметичном корпусе и снабженный разъёмом для подсоединения контактора установки.



Технические данные ячейки ЯОИ-3:

• масса, кг, не более - 0,2;
• габаритные размеры, мм – 45 х 90;
• материал корпуса – сталь;
• количество положений переключателей - 4.

Условия эксплуатации ячейки ЯОИ-3:

• температура окружающей среды, °С: +20 ± 2;
• относительная влажность воздуха, %: 30 – 70;
• атмосферное давление, кПа - 84 – 106,7;
• напряжение питания, В - 220 ± 15;
• частота питающей сети, Гц - 50 ± 0,5 Гц.
