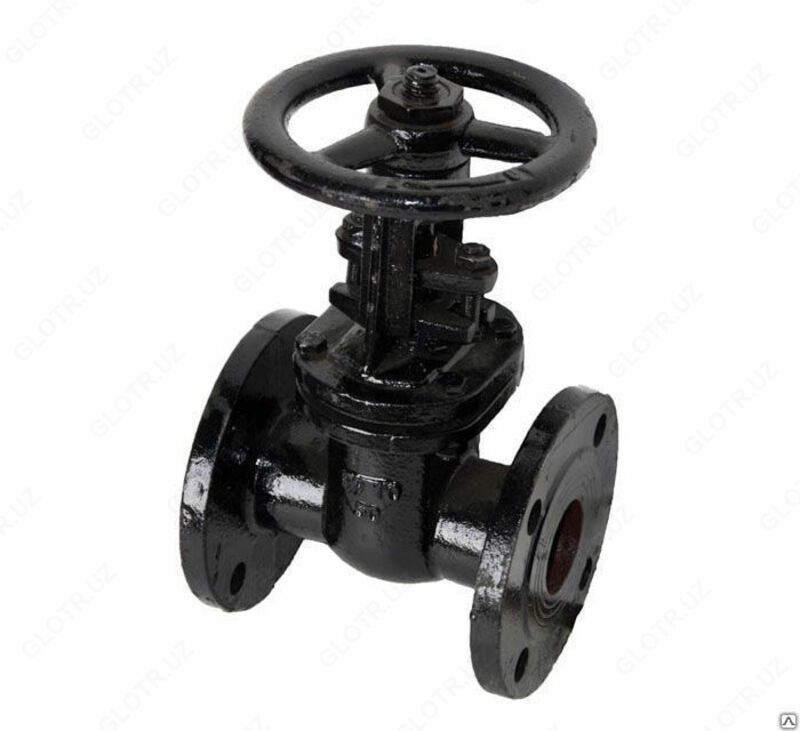

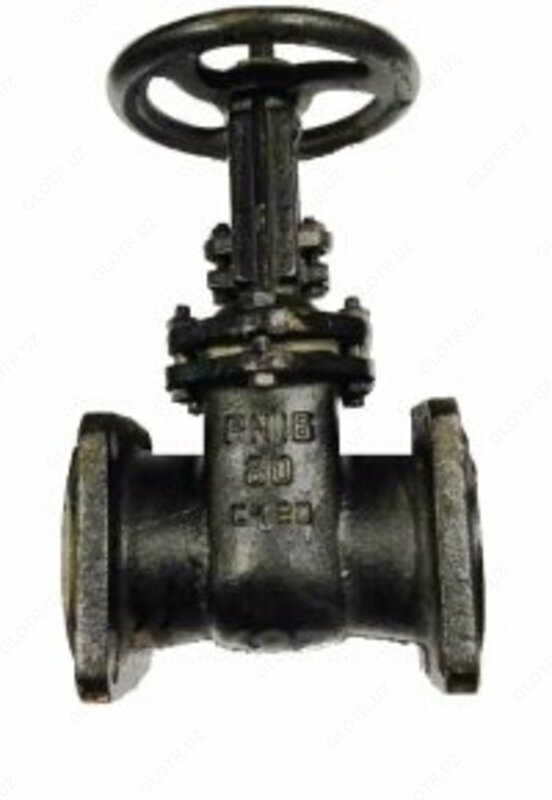

Задвижка 30ч6бк ду-150

Задвижки чугунные параллельные двухдисковые:

Задвижка30ч6бк(аналог 31ч17бк) ду-150.Давление до PN1,6 Мпа(16 атм)Рабочая среда:

●вода - температурарабочей среды +1150 С; ●масло, нефть – темп.рабочей среды+900 С Класс герметичности«Д»по ГОСТ54808 масса 58 кг

Применение и эксплуатация:
Задвижки 30ч6бк изготавливается без уплотнительных колец. Задвижки 30ч6бр изготавливаются с латунными уплотнительными кольцами, ввальцованными в корпус и диски.Задвижка с условным проходом DN 400; 500 мм

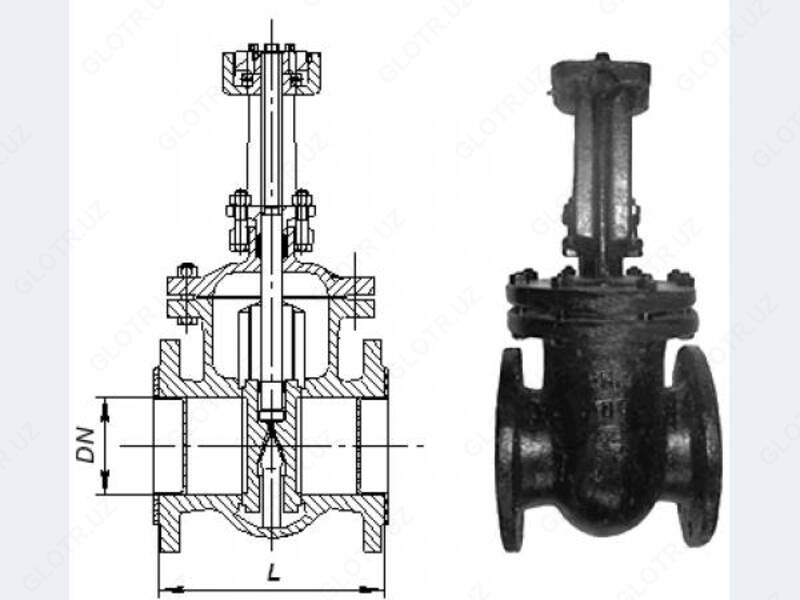

на крышке имеет пробку, которая служит для выпуска воздуха и заливки воды при испытании задвижки. Рабочее положение – любое.Направление подачи среды – любое. Рабочее положение затвора – полностью «открыто» или полностью «закрыто». Между крышкой и корпусом установлена паронитовая прокладка. Для предупреждения прохода среды между крышкой и шпинделем помещается набивка, которая поддерживается сальником с помо щью двух анкерных болтов. При вращении маховика получает вращение резьбовая втулка, преобразующая вращательное движение в поступательное движение шпинделя, шпиндель с дисками опускается, клин раздвигает диски и происходит закрытие задвижки. Диски перемещаются по направляющим в корпусе. В качестве сальниковой набивки используется асбестовый шнур, пропитанный графитовой смазкой. Использование задвижки в качестве регулирующей арматуры не допускается.
