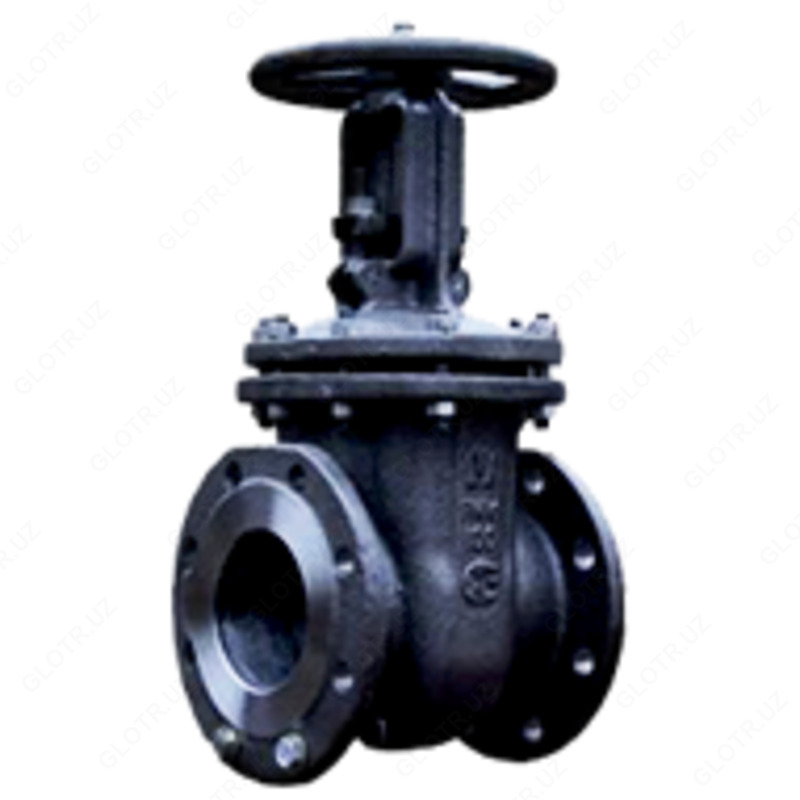

Задвишка чугунная ду-500 ру-10 без редуктора

Назначение задвижки 30ч6бр Ду500 Ру10

Задвижка параллельная двухдисковая с выдвижным шпинделем 30ч6бр Ду500 Ру10 используется в трубопроводах коммунальной сферы, энергосистем и нефте-газовой промышленности.

Задвижки 30ч6бр Ду500 Ру10 преимущественно применяются в качестве запорной арматуры и не предназначены для регулирования расхода среды. За малое гидравлическое сопротивление их часто используют в высокоскоростных магистральных трубопроводах.

Расчетная рабочая среда задвижки 30ч6бр - вода. Для изготовления корпуса используется чугун. Температурный диапазон: до +225 C⁰. Присоединение к трубопроводу - фланцевое по ГОСТ 12815-80 (исп.1, ряд 2).

Тип присоединения и материал прокладки выбирают в зависимости от условий работы задвижек: давления, рабочей температуры и коррозионных свойств среды.

Технические характеристики и параметры задвижки 30ч6бр Ду500 Ру10

Параметр Значение Наименование: Задвижка параллельная двухдисковая с выдвижным шпинделем Обозначение: 30ч6бр Диаметр, мм (Ду / DN): 500 Нормальное давление, кгс/см2(Ру): 10 Таблица-фигура: 30ч6бр Чертеж: ГИШФ 491515.001, Е 1438 Рабочая среда: вода Температура рабочей среды, C0: до +225 Материал корпуса: чугун Тип присоединения: фланцевое по ГОСТ 12815-80 (исп.1, ряд 2)

Габаритные размеры и масса задвижки 30ч6бр Ду500 Ру10

Строительная длина (L) - длина участка трубы, который задвижка 30ч6бр Ду500 Ру10 замещает в трубопроводе. Строительная высота (H) - расстояние от оси прохода задвижки до конца шпинделя в верхнем положении.
