Заградительный огонь «ЗОМ-1»

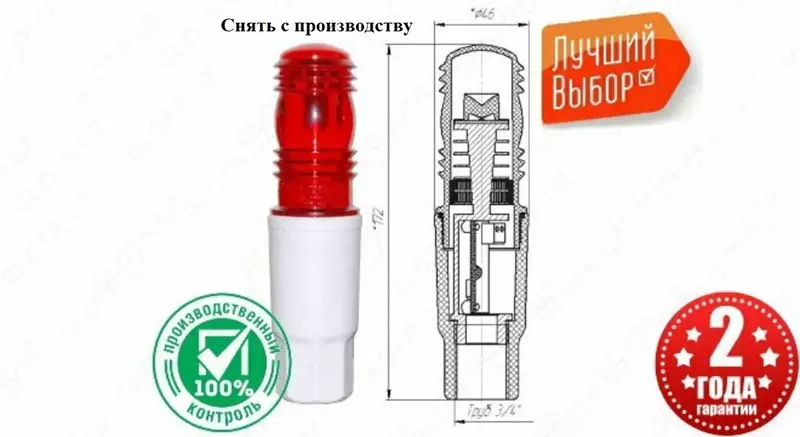

Заградительный огонь «ЗОМ-1» >10cd, тип «А», 30-265V AC/DC, IP65 ТУ 27.40.39-004-28320930-2018

Заградительные огни ЗОМ-1 это очень удачное конструктивное и техническое решение, на рынке линейных авиационных заградительных огней кругового обзора.

Представленные рынку в 2015 году, заградительные огни стали результатом десятилетнего производственного опыта наших экспертов и пожеланий клиентов. Наши инженеры задавались целью, предоставить оптимальное эффективное решение в виде современного и стабильно работающего оборудования, которое отвечало бы всем ожиданиям и потребностям.

Излучение происходит в верхнюю полусферу, несколько выше линии горизонта. Усиление интенсивности и концентрация излучения в требуемом направлении осуществляется с помощью линзы Френеля, которая охватывает цилиндрический светофильтр прибора ЗОМ-1. Контроль качества на всех этапах производства и отгрузки продукции, позволяет исключить случаи рекламаций.

Функциональное предназначение:

Линейные авиационные заградительные огни кругового обзора ЗОМ-1 производятся в соответствии с ТУ 27.40.39-004-28320930-2018 и предназначены для обозначения высотных объектов (препятствий) представляющих опасность передвижению воздушного транспорта (высотные жилые и административные здания, дымоходные трубы, градирни, ретрансляционные мачты мобильной связи, теле-радио вышки, башенные краны, водонапорные башни, пилоны мостов, опоры ЛЭП, ветряки, осветительные мачты, любые строения в районе аэродромов).

Огни являются светосигнальными приборами красного цвета, постоянного свечения, которые полностью соответствуют требованиям Федеральных авиационных правил, предъявленным к заградительным огням малой интенсивности типа «А» (по классификации ИКАО), установленным на высотных неподвижных объектах.

Соответствие основным стандартам и требованиям:

• ПРИКАЗ РОССАВИАЦИИ № 262 от 25 августа 2015 года
• ICAO Annex 14, 4th Edition, July 2004
• ICAO low intensity type A
• ТР ТС 004/2001
• ТР ТС 020/2011
• ГОСТ Р МЭК 60598-1-2011
• ГОСТ 30804.3.2-2013
• ГОСТ IEC 61547-2013
• СТБ ЕН 55015-2006

Технические характеристики:

• Климатическое исполнение: УХЛ1, ГОСТ 15150;
• Степень защиты: IP65, ГОСТ 14254;
• Заградительные огни ЗОМ-1 устойчивы к воздействию: инея, дождя, соляного тумана,   динамического действия пыли, вибрационных нагрузок, солнечной радиации, резкой   смены температуры (теплового удара);
• Светофильтр: прозрачный, красный из ударопрочного оптического поликарбоната с УФ-   стабилизатором DOW® (Швейцария);
• Материал корпуса: ударопрочный поликарбонат с УФ-стабилизатором Bayer Makrolon®   (Германия);
• Масса: не более 0,3 кг.

Электрические характеристики:

• Входное напряжение питания, Uвх.: 50-265V AC. 30-350V DC.
• Входной ток AC/DC, Iвх. (мА): 45…200;
• Максимальная потребляемая мощность, не более (Вт): 6;
• Максимальное коммутируемое напряжение контактами «Kontr», (В): 400;
• Максимальное коммутируемый ток контактами «Kontr», (мА): 100.

Светотехническая характеристика:

• Источник света – устройство светодиодное полупроводниковое.
• Срок наработки до отказа: 80000 часов.
• Излучение: всенаправленное, цвет-красный;

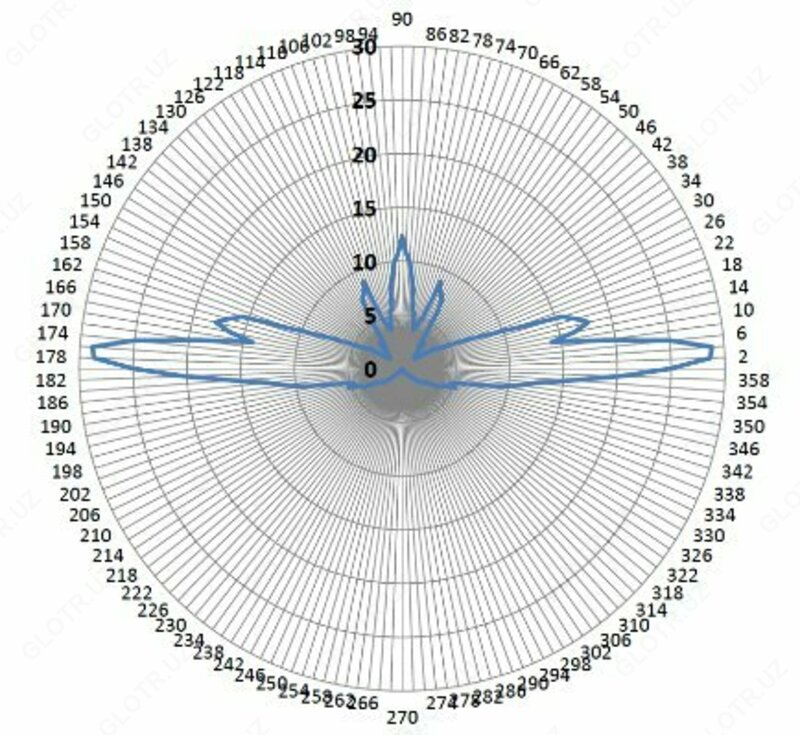

• Угол рассеивания: нормированное значение 16°, фактическое 24°;
• Сила света в направлении +6°: 25 кд;
• Сила света в направлении +10°: 14 кд;
• Сила света в направлении -6°: 13 кд.

Комплектность:

1. Заградительный огонь (корпус светоарматуры) - 1 шт.

2. Стационарный светодиодный модуль - 1 шт.

3. Техническое описание и инструкция по эксплуатации - 1 шт.

Основные требования к монтажу и эксплуатации:

Заградительные огни ЗОМ-1 устанавливаются при помощи держателя (трубы-стойки) с наружной резьбой G 3/4". Монтажные трубы-стойки устанавливаются на верхних точках высотных объектов (крышах и т.п.), подлежащих световому ограждению.

Источником света служит стационарный  светодиодный модуль, не требующий обслуживания и замены в течение всего срока эксплуатации.

Для подключения проводов питания и мониторинга, необходимо выкрутить верхнюю оптическую часть часть заградительного огня из его основания. Выкрутить стационарный светодиодный модуль из основания заградительного огня. Навинтить основание прибора на трубу-стойку. Подключить провода. Собрать прибор. При сборке проследить за тем, чтобы резиновая прокладка была установлена на место. После подключения проводов к контактам питания и мониторинга перед навинчиванием прибора на трубу-стойку, вращайте прибор против часовой стрелки для переплетения проводов в противоположную сторону. Навинтите заградительный огонь на трубу-стойку до упора не прилагая усилий. Ранее образовавшееся переплетение проводов при установке будет устранено.

Протирку оптической части производить, по мере загрязнения, чистой ватой, мягкой фланелью или замшей без использования растворяющих и абразивных веществ. После очистки плафон следует протирать ватой, смоченной в спирте.

Упаковка:

Упаковка заградительного огня по ГОСТ 23216 для условий хранения 2 (с) ГОСТ 15150. Светильники упаковывают в транспортную тару, обеспечивающую их сохранность и защиту от механических повреждений и атмосферных осадков.

Техника безопасности:

• Для обеспечения безопасности при эксплуатации заградительного огня запрещается:
• Производить замену стационарного СД-модуля заградительного огня ЗОМ-1 на источник света с более низким показателем силы света;
• Производить любые работы с заградительными огнями при включённом   напряжении;
• Производить сборку и эксплуатацию заградительного огня с повреждённой изоляцией.
• При монтаже и эксплуатации заградительных огней, необходимо   руководствоваться правилами устройств электроустановок (ПУЭ).
