Зажимы натяжные спиральные НС-19,6-02

NS-9,6-02 натяжной зажим (тянущий зажим)

Спиральные NS-9,6-02 тянущие зажимы (по ТУ 3449-002-27560230-06) предназначены для крепления неизолированных проводов и тросов молниезащиты к опорам воздушных линий электропередачи (ВЛ) методом анкера.

Зажимы выпускаются в двух исполнениях:

• С протектором

• Без протектора

Обозначение:

• NS – натяжной спиральный зажим (тянущий спиральный зажим)

• 9,6 – номинальный диаметр провода, для провода с сечением 50/8 мм² и диаметром 9,6 мм

• P – при наличии этой маркировки зажим оснащён протектором

• 02 – зажим выполнен из стального провода, покрытого алюминием (стал плакированный алюминием)

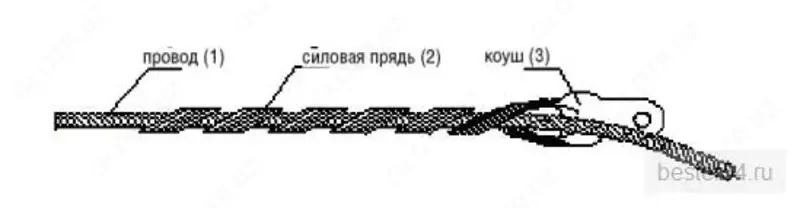

Состав:

• Силовой прядь (silovaya pryad)

• Протектор (наличие зависит от исполнения)

Силовой U-образный прядь состоит из нескольких спиральных проволок, склеенных между собой.
На внутреннюю поверхность пряди нанесено абразивное покрытие, обеспечивающее надёжное сцепление с проводом.
Силовой прядь наматывается на провод (navivaetsya).

Если в зоне крепления требуется дополнительная защита провода, зажим устанавливается поверх предварительно намотанного спирального протектора.
Длина протектора подбирается с учётом возможности установки демпфера вибрации (gasilitel vibratsii).

Метод крепления:

Зажим крепится к опоре с помощью коуша (ko‘sh) и стандартной соединительной арматуры.
Прочность крепления провода в зажиме должна составлять не менее 95% прочности разрыва провода.

Условия эксплуатации:

Зажимы предназначены для работы в климатическом исполнении UHL, категория I (по ГОСТ 15150).
