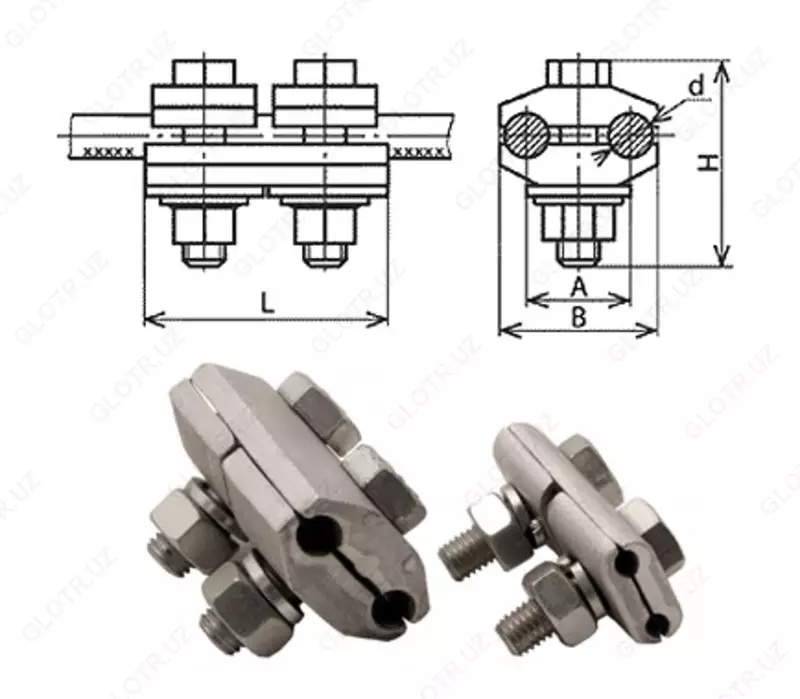

Зажимы плашечные петлевые ПА-3-2А

Описание
Применение зажимов данного типа сосредоточено на случаях, когда требуется анкерное крепление кабелей, устройство ответвлений на опорных конструкциях и соединение проводов одинакового сечения, изготовленных из алюминия или алюминиево-сталеалюминиевого сплава. Также такие зажимы широко применяются для высоковольтного оборудования с неизолированными проводами. Зажимы выпускаются двух- и трехболтовыми с одинаковым сечением проводов. Зажимы модели ПА могут использоваться как аналоги устаревших моделей.

Применение болтовых плащечных зажимов PA-1-1, PA-2-2, PA-3-2:

• Для анкерного и конечного крепления проводов на опорах ВЛ 0,38 кВ;

• Для устройства ответвлений от ВЛ 0,38–20 кВ;

• Для соединения алюминиевых и сталеалюминиевых проводов одного сечения в петлях анкерного типа на ВЛ 0,38, 6 и 10 кВ.

Зажимы PA-1-1, PA-2-2, PA-3-2 широко применяются в типовых проектах линий электропередачи с неизолированными проводами:

• 3.407.1-143 «Железобетонные опоры ВЛ 10 кВ»,

• 3.407.1-136 «Железобетонные опоры ВЛ 0,38 кВ»,

• 5.407-145 «Типовые крепления проводов ВЛ 0,38–20 кВ».

Помимо двухболтовых PA-2-2 и PA-3-2, для проводов одинакового сечения также выпускаются трехболтовые зажимы PA-2-1 и PA-3-1.

Зажимы типа ПА также предназначены для замены ранее выпускавшихся моделей ПАБ-1-1В, PA-2-1В, ПАБ-2-1В, PA-3-1В, ПАБ-3-1В.
