Зажимы соединительные шлейфовые спиральные ШС-16,8-01

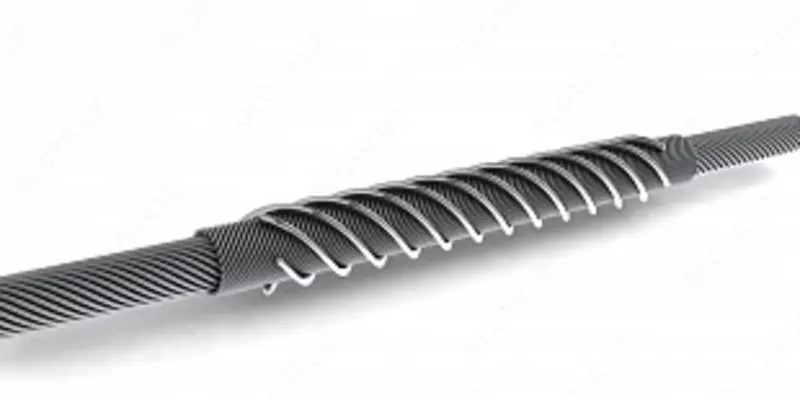

Зажим шлейфовый ШС-16,8-01

Зажимы соединительные шлейфовые спиральные типа ШС-16,8-01 предназначены для соединения сталеалюминиевых проводов по ГОСТ 839 в шлейфах воздушных линий электропередачи.
Изготавливаются по ТУ 3449-036-27560230-06;

Установка зажима осуществляется в соответствии с инструкцией по монтажу.
Зажимы полностью обеспечивают токопроводящие свойства соединения, несут механическую нагрузку не менее 30% от разрывной прочности провода и изготавливаются в климатическом исполнении УХЛ категории I.
Конструкция шлейфового зажима зависит от сечения провода и числа токопроводящих повивов.

Маркообразование шлейфовых зажимов

• ШС — зажим соединительный шлейфовый спиральный;
• 16,8 — диаметр провода в мм;
• 01 — модификация зажима для подвески на линиях с классом напряжения менее 500 кВ;
• 21 — модификация зажима для линий 500 кВ.

Для проводов, подвешиваемых на линиях с классом напряжения менее 500 кВ, в состав шлейфового зажима входят:

• токопроводящий повив – отдельные спирали из проволок алюминиевого сплава марки ABE;
• силовой повив (протектор-фиксатор) – спиральные пряди из стальных проволок.

Шлейфовые зажимы укомплектовываются токопроводящей консервирующей смазкой (ТПКС).
