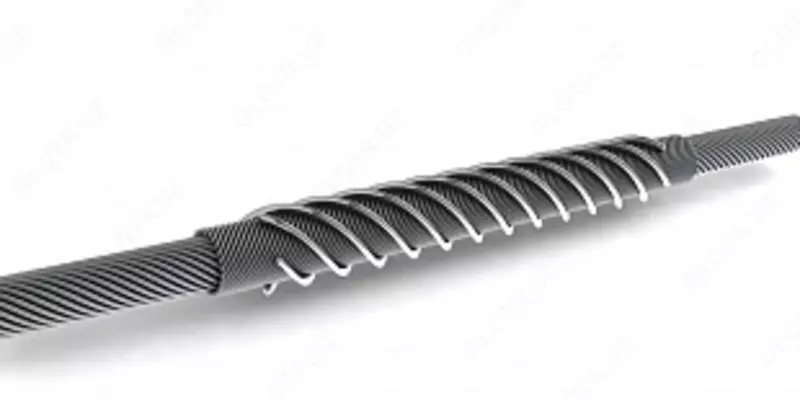

Зажимы соединительные шлейфовые спиральные ШС-29,1-01

Шлейфовый спиральный зажим ПШС-Т-29,1-01

Соединительные шлейфовые спиральные зажимы ПШС-Т-29,1-01 предназначены для соединения сталеалюминиевых проводов по ГОСТ 839 в шлейфах воздушных линий электропередачи.

• Изготавливаются по ТУ 3449-036-27560230-06.

• Зажимы полностью обеспечивают токопроводящие свойства соединения, несут механическую нагрузку не менее 30% от разрывной прочности провода и изготавливаются в климатическом исполнении УХЛ категории I.

• Конструкция шлейфового зажима зависит от сечения провода и числа токопроводящих повивов.

Маркировка шлейфового зажима:

• ПШС – шлейфовый соединительный спиральный зажим;

• 29,1 – наружный диаметр провода АС 400/93, мм;

• 03 – модификация зажима для подвески на линиях с классом напряжения менее 500 кВ.

Состав комплекта ПШС-Т:

• Для проводов, подвешиваемых на линиях с классом напряжения менее 500 кВ, шлейфовый зажим включает:

  • Токопроводящий повив – отдельные спирали из проволок алюминиевого сплава марки ABE;

  • Силовой повив (протектор-фиксатор) – спиральные пряди из стальных проволок.

Шлейфовые зажимы комплектуются токопроводящей консервирующей смазкой (ТПКС).
