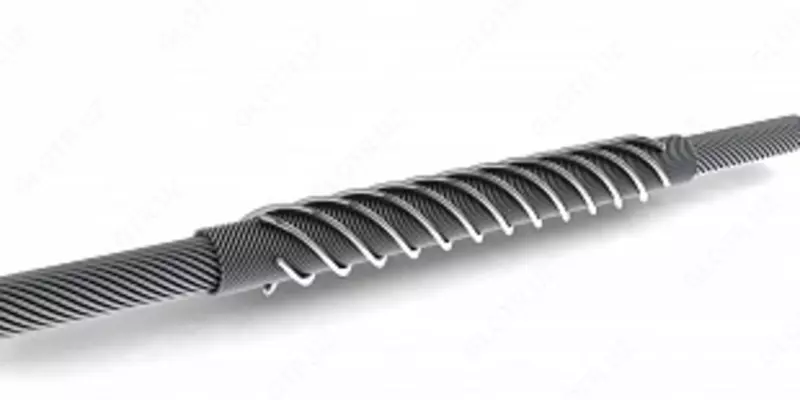

Зажимы соединительные шлейфовые спиральные ШС-32,9-01

Шлейфовый спиральный зажим SHS-30,6-01

Шлейфовые спиральные соединительные зажимы типа SHS-30,6-01 предназначены для соединения сталеалюминиевых проводов по ГОСТ 839 в шлейфах воздушных линий электропередачи (ВЛ).

• Изготавливаются по ТУ 3449-036-27560230-06.

• Установка осуществляется в соответствии с инструкцией по монтажу.

• Зажимы полностью обеспечивают токопроводящие свойства соединения, выдерживают механическую нагрузку не менее 30% от разрывной прочности провода и изготавливаются в климатическом исполнении УХЛ, категория I (по ГОСТ 15150).

• Конструкция шлейфового зажима зависит от сечения провода и числа токопроводящих спиральных слоёв.

Маркировка зажима SHS:

• SHS – шлейфовый спиральный соединительный зажим;

• 30,6 – диаметр провода, 30,6 мм;

• 01 – модификация для линий электропередачи с напряжением до 500 кВ.

Состав комплекта SHS:
Для воздушных линий с напряжением до 500 кВ зажим включает:

• Токопроводящий спиральный слой – отдельные спирали из алюминиевого сплава марки ABE;

• Силовой спиральный слой (протектор-фиксатор) – спиральные пряди из стальных проволок.

Все шлейфовые зажимы комплектуются токопроводящей консервирующей смазкой (ТПКС).

Преимущества:

• Высокая электрическая проводимость и механическая прочность;

• Изготовлен из коррозионностойких материалов;

• Удобен в монтаже, не требует специальных инструментов;

• Длительный срок службы и надежная эксплуатация гарантированы.
