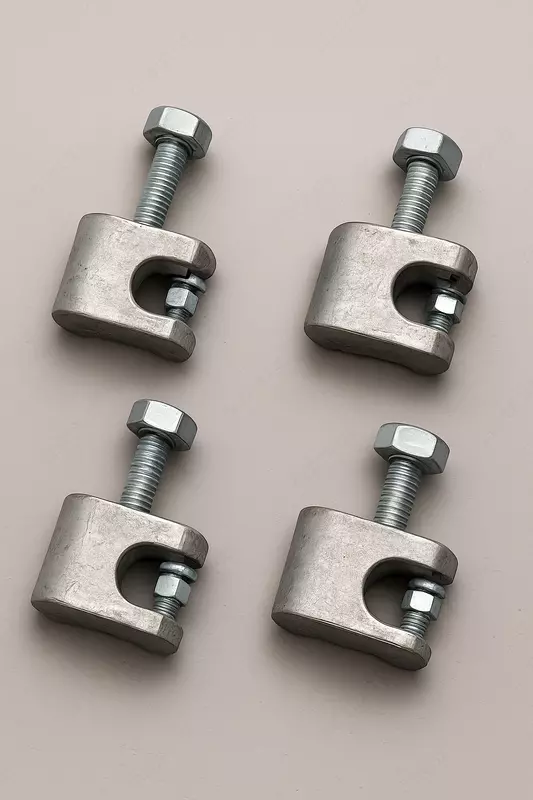

Зажимы заземляющие ЗПС

⚡ Заземляющие зажимы ЗПС — описание

Заземляющие зажимы ЗПС (Зажим Подсоединительный Спиральный) — это элементы линейной и заземляющей арматуры, предназначенные для механического и электрического соединения заземляющего провода с грозозащитным тросом, проводом ВЛ или металлическими элементами опоры.
Зажим обеспечивает надежный электрический контакт и устойчивость к длительным механическим нагрузкам, вибрациям и воздействию окружающей среды.

⚙️ Назначение

Зажимы ЗПС применяются для:

• подключения заземляющих проводников к тросам или проводам воздушных линий электропередачи (ВЛ 35–750 кВ);

• создания заземляющих соединений между металлическими частями опоры и проводом;

• отвода тока молнии или перенапряжения в землю;

• обеспечения непрерывности заземляющего контура по всей длине линии.

🧱 Конструкция

Типовой зажим ЗПС состоит из:

1. Спиральных прядей (жил) — изготовлены из стальной или алюминиевой проволоки с антикоррозионным покрытием;

2. Контактного сердечника (гильзы) — обеспечивает плотный электрический контакт между заземляющим проводом и тросом;

3. Протектора или втулки — защищает поверхность троса от повреждения;

4. Заземляющего отвода — соединяет зажим с заземляющим спуском;

5. Крепёжных элементов (болт, шайба, гайка) — обеспечивают механическую фиксацию узла.

🧩 Материалы

• Оцинкованная сталь — основа спиральной части, устойчива к коррозии;

• Алюминиевые сплавы (АД31, АД1) — для токопроводящих элементов;

• Сталь с термодиффузионным цинковым покрытием — для долговечности в условиях повышенной влажности;

• Эластомерные прокладки — для виброзащиты и герметизации.

📏 Технические характеристики (в зависимости от модели)

• Диаметр троса или провода: 6–25 мм;

• Сопротивление переходного контакта: не более 0,001 Ом;

• Рабочий ток молнии: до 200 кА (в кратковременном режиме);

• Материал покрытия: горячее цинкование или алюминиевое напыление;

• Срок службы: не менее 25 лет;

• Климатическое исполнение: У1, УХЛ1 (по ГОСТ 15150).

🛠️ Область применения

• Воздушные линии электропередачи 35–750 кВ;

• Грозозащитные тросы ВЛ;

• Металлические опоры и ферменные конструкции;

• Заземляющие контуры подстанций и распределительных устройств.

🧾 Преимущества

✅ Обеспечивает стабильный низкоомный контакт;
✅ Простота монтажа (без сварки и пайки);
✅ Устойчив к вибрации и коррозии;
✅ Долговечность и надёжность в любых климатических условиях;
✅ Совместимость с различными диаметрами проводов и тросов.
