Защитные экраны ЭЗ-750-7

Назначение и область применения

• Защитные экраны ЭЗ применяются для устранения короны на арматуре и снижения неравномерности распределения напряжения по гирлянде изоляторов.

• Они устанавливаются на опорных и натяжных подвесках воздушных линий электропередачи (ВЛ) и используются как элемент защитной арматуры.

• В частности, серия ЭЗ-750-7 рассчитана на применение в линиях с номинальным напряжением порядка 750 кВ (или компонентах арматуры для высоких напряжений).

• Экраны монтируются на ушках, узлах крепления экранов (УКЭ), трубах, а также на подвесах и зажимах, в зависимости от модели.

Конструкция и характеристики

• Экран представляет собой металлическую пластину (или компонент) определённой геометрии, закреплённый на конструктивной арматуре ВЛ.

• Размеры и масса экранов варьируются в зависимости от модели ЭЗ-750-x. Например, в каталогах указаны модели ЭЗ-750-1А, ЭЗ-750-2, ЭЗ-750-3, ЭЗ-750-4А, ЭЗ-750-5, ЭЗ-750-6, ЭЗ-750-8, ЭЗ-750-10, ЭЗ-750-11, ЭЗ-750-18 и др.

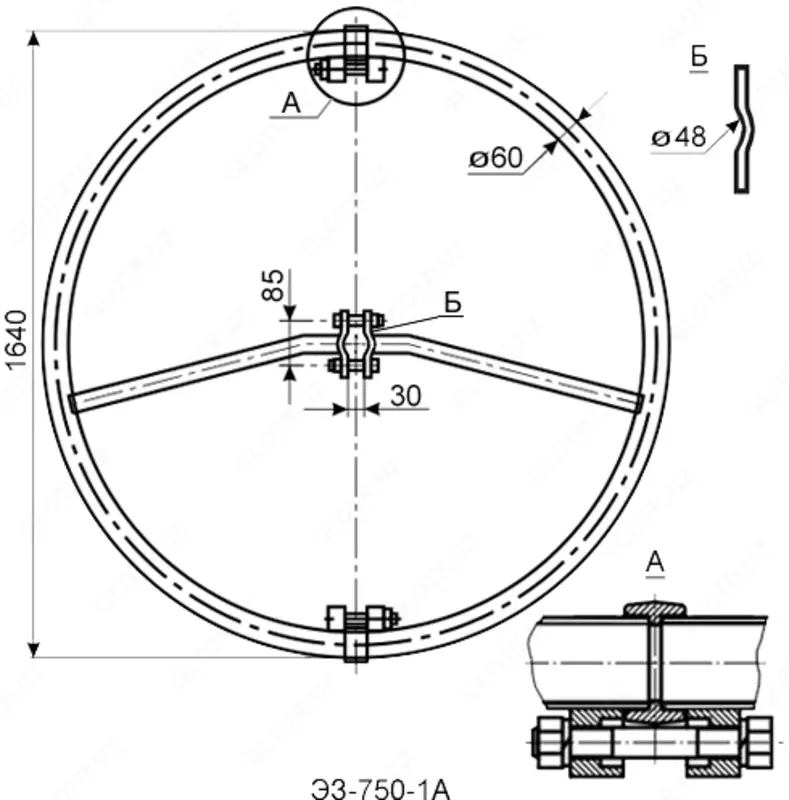

• В каталогах указаны такие характеристики как: диаметр D (например, 48 мм, 140 мм), длина L (например, 1640 мм для ЭЗ-750-1А) и масса (например, 11,5 кг для ЭЗ-750-1А)

• Конкретное обозначение ЭЗ-750-7 не встречается явно в основных каталогах, но можно предположить, что его характеристики будут близки к другим экранам серии ЭЗ-750: по размерам, массе и способу крепления — на подвесах или зажимах.
