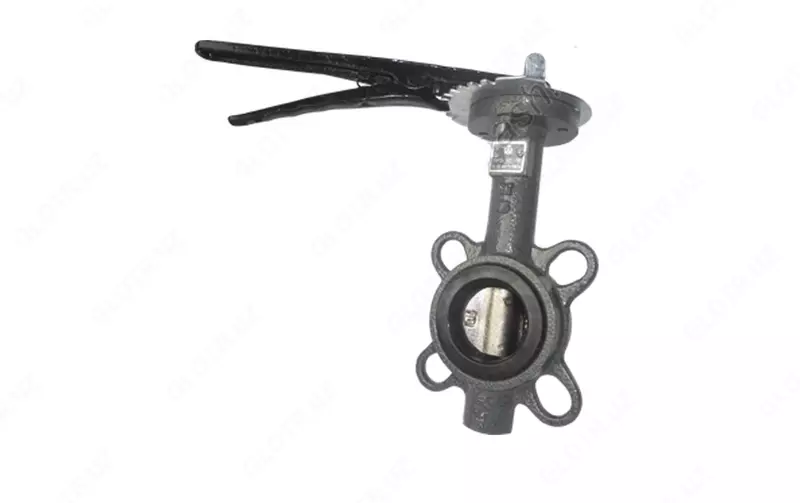

Затворы поворотно-регулирующие ПРЗч(нж)

Вы предоставили технические характеристики поворотно-регулирующего затвора (ПРЗ), который предназначен для использования в системах теплоснабжения, водоснабжения, приточной вентиляции и других технологических системах. Вот основные технические характеристики и преимущества данного затвора:

Технические характеристики:

• Температура окружающей среды: От -40°C до +50°C.
• Условное давление: Ру (рабочее давление) - 1,6 МПа.
• Регулируемая среда: Жидкие и газообразные среды, неагрессивные к материалам деталей затвора.
• Температура регулируемой среды: Для газообразных сред - от -35°C до +135°C, для жидких сред - от +5°C до +135°C.
• Класс герметичности: А (нет видимых протечек) согласно ГОСТ 9544.
• Пропускная характеристика: Равнопроцентная при углах открытия от 20° до 70°.

Габаритные размеры, диаметры условных проходов и масса затвора:

• Диаметр условного прохода (Ду): От 40 мм до 200 мм.
• Строительная длина (L) варьируется в зависимости от диаметра условного прохода.
• Габаритные размеры затвора варьируются также в зависимости от Ду.
• Присоединительные размеры отверстий фланца указаны в миллиметрах (мм).
• Масса затвора также зависит от его размера.

Преимущества затворов ПРЗ:

• Малый вес и компактные размеры.
• Малая строительная длина.
• Герметичное перекрытие потока рабочей среды в обоих направлениях.
• Контакт с рабочей средой только через диск и уплотнение.
• Небольшое сопротивление потоку рабочей среды, создаваемое затвором.
• Невысокая цена.
• Широкая область применения.
• Сочетание функций запорного и регулирующего устройства.

Затвор ПРЗ используется для регулирования потоков жидких и газообразных сред. Регулирование основано на изменении местного гидравлического сопротивления среды путем изменения проходного сечения устройства при повороте диска затвора. Этот затвор также имеет фиксацию в различных положениях для управления углом открытия.

Материалы, используемые для изготовления затвора ПРЗ, включают серый чугун, высокопрочный чугун, каучук EPDM и другие материалы.

Этот затвор представляет собой важное устройство для контроля потоков в различных технических системах и может быть использован в различных климатических условиях.
