Заземление оборудования

Заземление оборудования. Монтаж заземляющих устройств состоит из следующих операций: установки заземлителей, прокладки заземляющих проводников, соединения заземляющих проводников друг с другом присоединения заземляющих проводников к заземлителям и электрооборудованию.

Вертикальные заземлители из угловой стали и отбракованных труб погружают в грунт забивкой или вдавливанием, из круглой стали — ввертыванием или вдавливанием. Эти работы выполняют с помощью механизмов и приспособлений, например: копра (забивка в грунт), приспособления к сверлилке (ввертывание в грунт стержневых электродов), механизма ПЗД-12 (ввертывание в грунт электродов заземления).

Для устройства заземления наиболее распространены электрозаглубители, имеющие стандартную электросверлилку и редуктор, понижающий частоту вращения ниже 100 об/мин и соответственно увеличивающий крутящий момент на ввертываемом электроде. При пользовании этими заглубителями к концу электрода приваривают наконечник-забурник, обеспечивающий рыхление грунта и облегчающий погружение электрода. Выпускаемый промышленностью наконечник представляет собой заостренную на конце и изогнутую по винтовой линии стальную полосу шириной 16 мм. В монтажной практике применяются и другие типы наконечников для электродов.

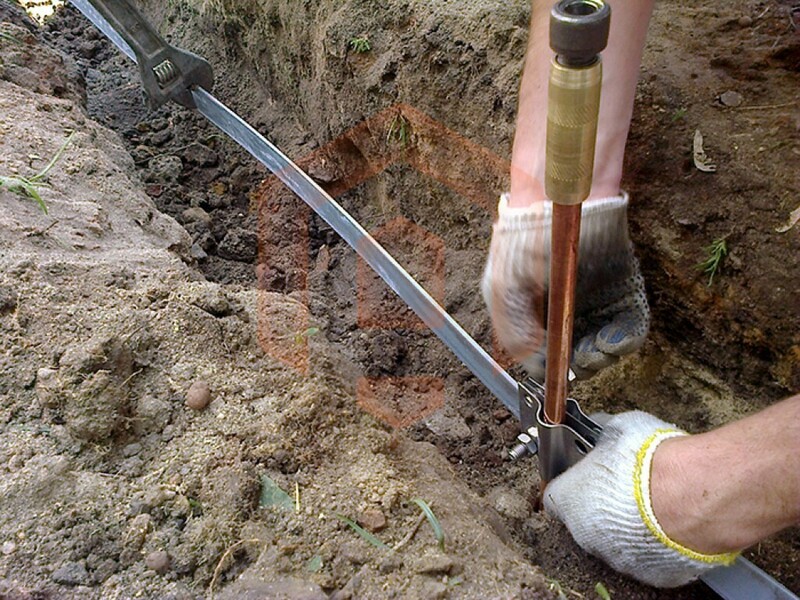

При устройстве заземления вертикальные заземлители должны закладываться на глубину 0,5 - 0,6 м от уровня планировочной отметки земли и выступать от дна траншеи на 0,1 - 0,2 м. Расстояние между электродами 2,5 - 3 м. Горизонтальные заземлители и соединительные полосы между вертикальными заземлителями укладывают в траншеи глубиной 0,6 - 0,7 м от уровня планировочной отметки земли.

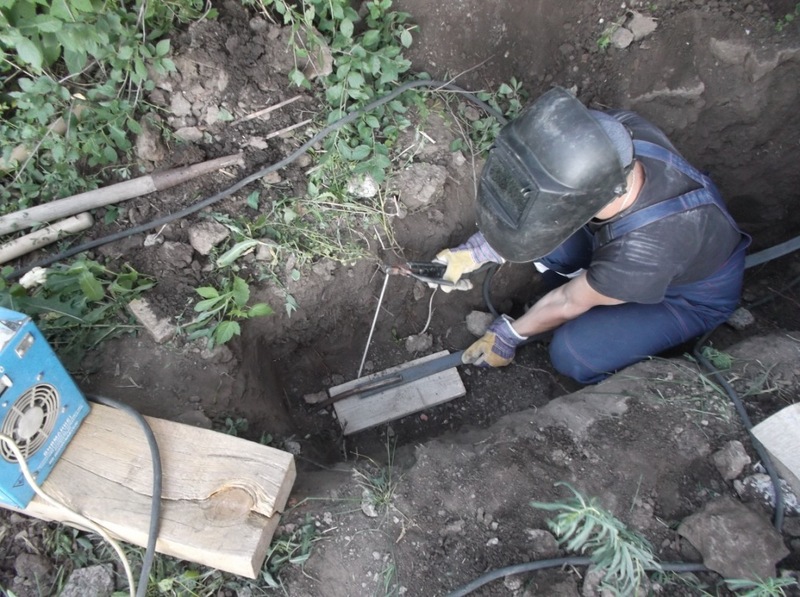

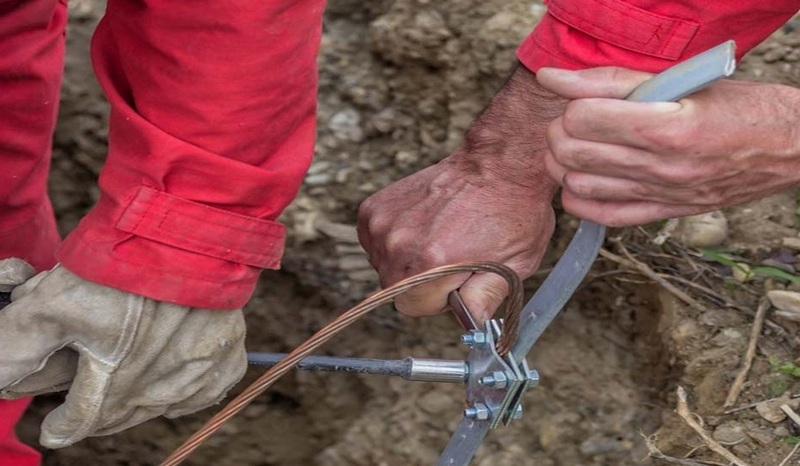

Все соединения в цепях заземлителей выполняют сваркой внахлестку; места сварки покрывают битумом во избежание коррозии. Траншею роют обычно шириной 0,5 и глубиной 0,7 м. Устройство внешнего заземляющего контура и прокладку внутренней заземляющей сети производят по рабочим чертежам проекта электроустановки.

Вводы в здание заземляющих проводников выполняют не менее чем в двух местах. После монтажа заземлителей составляют акт на скрытые работы, указывая на чертежах привязки заземляющих устройств к стационарным ориентирам.

Заземляющие магистральные проводники прокладывают по стенам на расстоянии 0,5—0,10 м от поверхностей на высоте 0,4—0,6 м от уровня пола. Расстояние между точками крепления 0,6 —1,0 м. В сухих помещениях и при отсутствии химически активной среды допускается прокладка заземляющих проводников вплотную к стене.

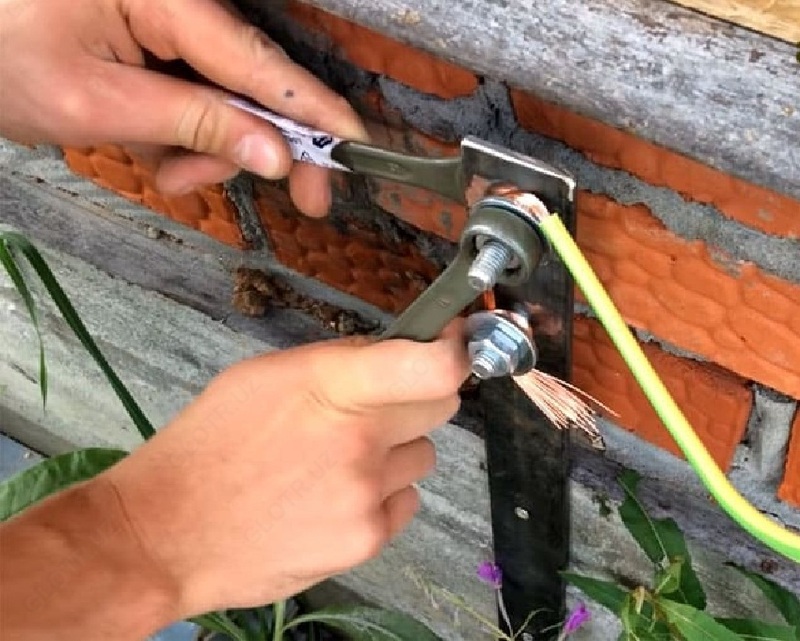

Заземляющие полосы к стенам крепят дюбелями, которые пристреливают строительно-монтажным пистолетом либо непосредственно к стене, либо через промежуточные детали. Широко применяют также закладные детали, к которым приваривают полосы заземления. Пистолетом типа ПЦ можно пристреливать детали из листовой или полосовой стали толщиной до 6 мм в основания из бетона (марки до 400), кирпича и др.

После проведения монтажных работ наши специалисты проводят измерения сопротивления заземляющего устройства(контура заземления) и проверку металлической связи между заземляющим устройством и заземляемыми элементами на соответствие нормам ПУЭ с выдачей соответствующих Протоколов! Услуги лицензированы!!!
