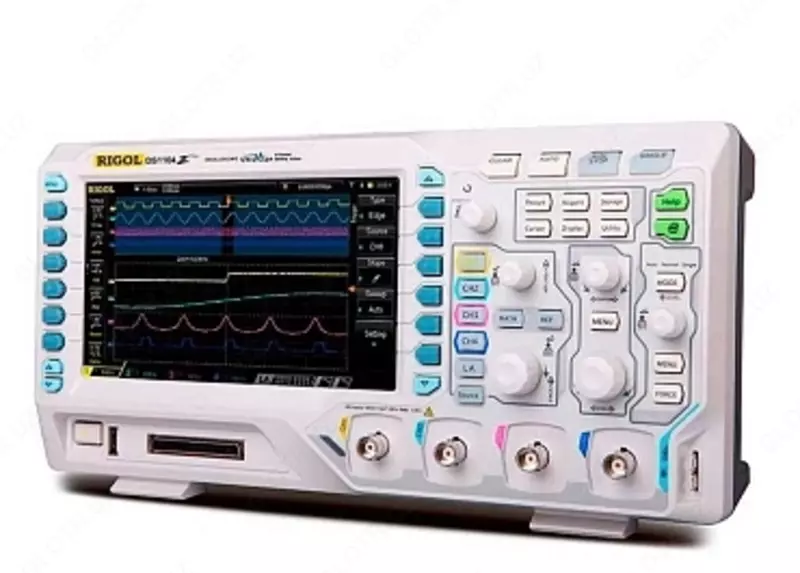

DS1104Z PLUS - Цифровой осциллограф

Характеристики DS1104Z PLUS

Характеристика				Значение
Полоса пропускания				100 MГц
Режим дискретизации				Реальное время
Количество каналов				4 аналоговых + 16 цифровых (опция)
Минимальная детектируемая длительность импульса				Цифровые каналы (опция): 10 нс
Регистрация		Режим		Обычный
				Пиковый детектор 4 нс (аналоговые каналы), 4 нс (цифровые каналы - опция)
				Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)
				Высокое разрешение 12 бит
		Макс. дискретизация (реальное время)		Аналоговые каналы:
				1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
				Цифровые каналы (опция):
				1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
Вход		Связь по входу		открытый, закрытый, земля
		Входной импеданс		Аналоговые каналы:
				1 MΩ±1% || 15 пФ ±3 пФ
				Цифровые каналы (опция):
				100 кΩ±1% || 8 пФ ±3 пФ
		Учет ослабления пробников		0,01х-1000х с шагом 1-2-5
		Максимальное входное напряжение		Аналоговые каналы:
				300 Вскз CAT I, 100 Вскз CAT II
				Переходное перенапряжение 1000 Вп-п
				Цифровые каналы (опция):
				40 Вскз CAT I
				Переходное перенапряжение 800 Вп-п
		Ограничение полосы пропускания		20 МГц, полный диапазон
Параметры горизонтальной системы		Скорость захвата осциллограмм		30000 осц./сек
		Интерполяция		(sin x)/x
		Глубина записи		Аналоговые каналы:
				Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М
				Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М
				Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М
				Цифровые каналы (опция):
				24 М (8 каналов) / 12 М (16 каналов)
		Коэффициент развертки		5 нс/дел ~ 50 с/дел, с шагом 1~2~5
					Погрешность временной базы		≤±25 ppm
		Максимальная задержка		Пред-запуск: ≥ 1/2 (Глубина записи / Частота дискретизации)
				Пост-запуск: 1 с....500 с
		Режимы		Y-T, X-Y, самописец, задержка
		Параметры вертикальной системы		Вертикальное разрешение		Аналоговые каналы:
8 бит
Цифровые каналы (опция):
1 бит
Аналоговые каналы
Вертикальное отклонение		1 мВ/дел ~ 10 В/дел
Диапазон смещения		±2 В (1 мВ/дел ~ 499 мВ/дел),
		±100 В (500 мВ/дел ~ 10 В/дел )
Полоса пропускания для аналогового периодического сигнала		DC ~ 100 МГц
Полоса пропускания для однократного сигнала		DC ~ 100 МГц
Ограничение полосы пропускания		20 МГц
Низкочастотный предел		≤5 Гц ( на входе BNC)
Время нарастания		≤3,5 нс (типичное)
Погрешность коэф.усиления		<10 мВ: ±4% от полной шкалы
		≥10 мВ: ±3% от полной шкалы
Погрешность смещения		±0,1 дел ±2 мВ ±1% смещения
Изоляция между каналами		≥40 дБ
Цифровые каналы (опция MSO Upgrade)
Пороги		1 группа из 8 каналов, настраиваемые
Уровень порогов		TTL (1,4 В)
		5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В)
		2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В)
		ECL (-1,3 В)
		PECL (+3,7 В)
		LVDS (+1,2 В)
		0 В
		Настраиваемые пользователем
Диапазон значений порогов		±15 В с шагом 10 мВ
Погрешность установки порога		±(100 мВ + 3% от установленного значения)
Макс. динамический диапазон		±10 В + значение порога
Мин. размах напряжения		500 мВп-п
Вертикальное разрешение		1 бит
