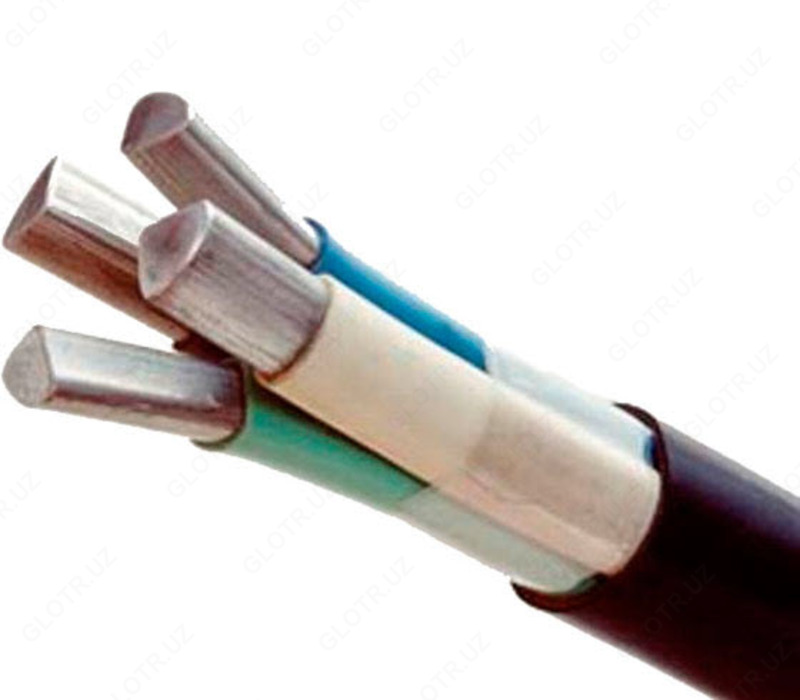

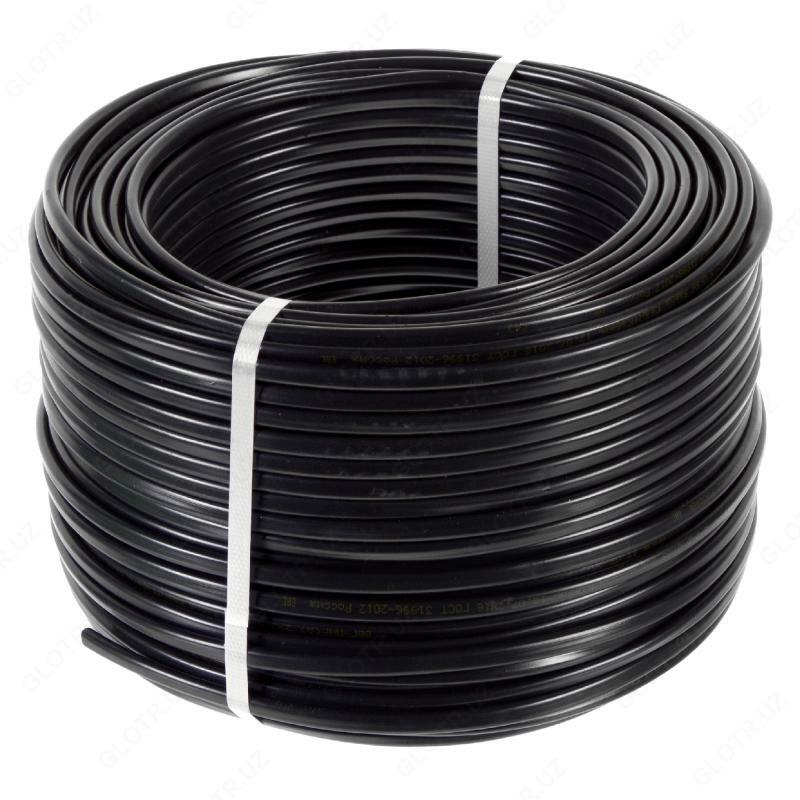

Кабель (АВВГ 4х4)

ТЕХНИЧЕСКИЕ ХАРАКТИРИСТИКИ

1.Пределы рабочей температуры среды от – 50 ° С до + 50 ° С. 2.Относительная влажность воздуха до 98% при температуре 35 ° С. 3.Номинальное переменное напряжение 1 кВ при частоте 50 Гц. 4.Испытательное напряжение – переменный ток, 50 Гц, 3500В в течение 10 мин. 5.Сопротивление изоляции – не менее 0,005 мОм на километр. Минимальный радиус изгиба – примерно 15 диаметров кабеля.

СТРУКТУРА КАБЕЛЯ

Токопроводящая жила – алюминиевая, мно- гопроволочная. Изоляция из поливинилхлоридного пласти- ката или полиэтилена. Оболочка для кабелей марок АВВГ, АПВГ из поливинилхлоридного пластиката. Номинальное 8 сечение жил –от 70 до 240 мм Кабели изготавливаются одно-, двух-, трех- жильными. Четырехжильные кабели изготавливаются с жилами одинакового сечения или одной жи- лой меньшего сечения.

ПРЕМЕНЕНИЕ

Кабели предназначены для передачи и рас- пределения электрической энергии в стаци- онарных установках на номинальное пере- менное напряжение 1000 В с частотой 50 Гц. Прокладывается в земле (траншеях), в помещениях (туннелях), каналах, коллек- торах, производственных помещениях, на ка- бельных эстакадах, по мостам, если кабель при эксплуатации не подверга- ется растягивающим усилиям, в среде лю- бой степени коррозийной активности.
