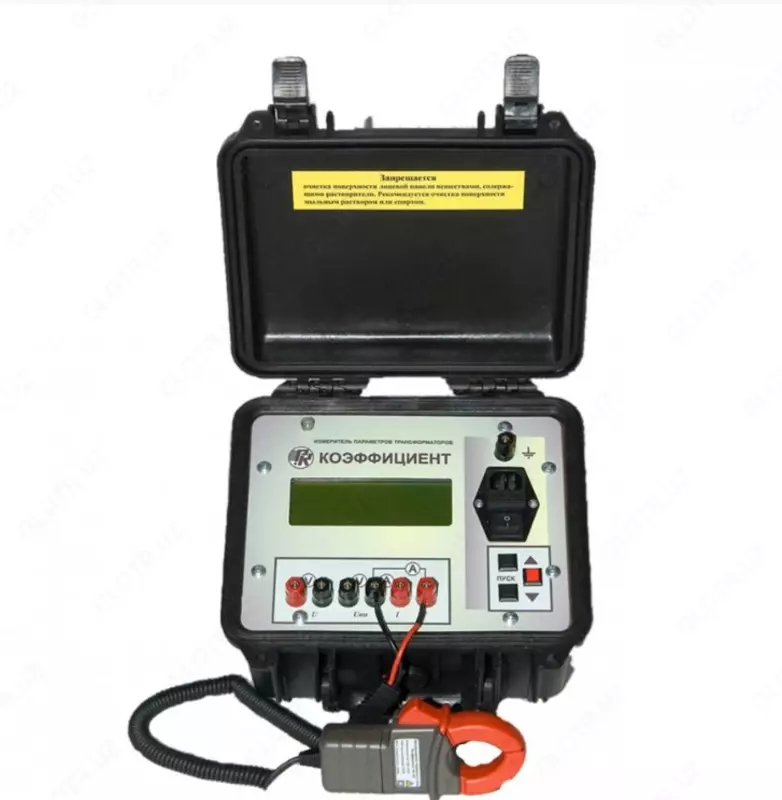

Коэффициент — прибор для измерения параметров силовых трансформаторов

Технические характеристики прибора для измерения параметров силовых трансформаторов Коэффициент:

Измеряемая величина	Обозначение	Диапазон измерения	Допускаемая основная погрешность измерения, %
Действующее (среднеквадратическое) значение переменного напряжения (U), В	U	25-400	±[0.5+0.05·(Uk/U-1)]
Действующее (среднеквадратическое) значение переменного напряжения (Uнн), В	Uнн1	42-420	±[0.5+0.05·(Uнн1к/Uнн1-1)]
	Uнн2	2-42	±[0.5+0.05·(Uнн2к/Uнн2-1)]
Коэффициент трансформации (Кт)	Кт1	UВ/ Uнн1	±[0.5+0.05·(Кт1/Кт1н-1)]
	Кт2	UВ/ Uнн2	±[0.5+0.05·(Кт2/Кт2н-1)]
Действующее (среднеквадратическое) значение переменного тока (I), А	I0	20-100	±[2+0.2·(I0k/I0-1)]
	I1	2,0-20	±[0.5+0.05·(I1k/I1-1)]
	I2	0,20-2,0	±[0.5+0.05·(I2k/I2-1)]
	I3	0,020-0,20	±[1+0.2·(I3k/I3-1)]
Потери холостого хода на малом напря-жении (активная электрическая мощ-ность) (cos=1,0), Вт	P11	I1·UВ	±[0.5+0.05·(P11k/P11-1)]
	P21	I2·UВ	±[0.5+0.05·(P21k/P21-1)]
	P31	I3·UВ	±[1+0.2·(P31k/P31-1)]
Потери холостого хода на малом напря-жении (активная электрическая мощ-ность) (cos=0,5), Вт	P12	I1·UВ	±[1+0.1·(P12k/P12-1)]
	P22	I2·UВ	±[1+0.1·(P22k/P22-1)]
	P32	I3·UВ	±[1+0.1·(P32k/P32-1)]
Сопротивление короткого замыкания (Zкз), Ом	Zкз3	UВ/ I3	±[1+0.1·(Zкз3/Zкз3н-1)]
	Zкз2	UВ/ I2	±[0.5+0.05·(Zкз2/Zкз2н-1)]
	Zкз1	UВ/ I1	±[0.5+0.05·(Zкз1/Zкз1н-1)]
	Zкз0	UВ/ I0	±[2+0.2·(Zкз0/Zкз0н-1)]
Индицируемые результаты	ток, напряжение и сопротивление
Напряжение питания	фазное 220 В или линейное 380 В
Диапазон рабочих температур	от -5 до +40 °С
Масса прибора (без клещей)	5 кг
