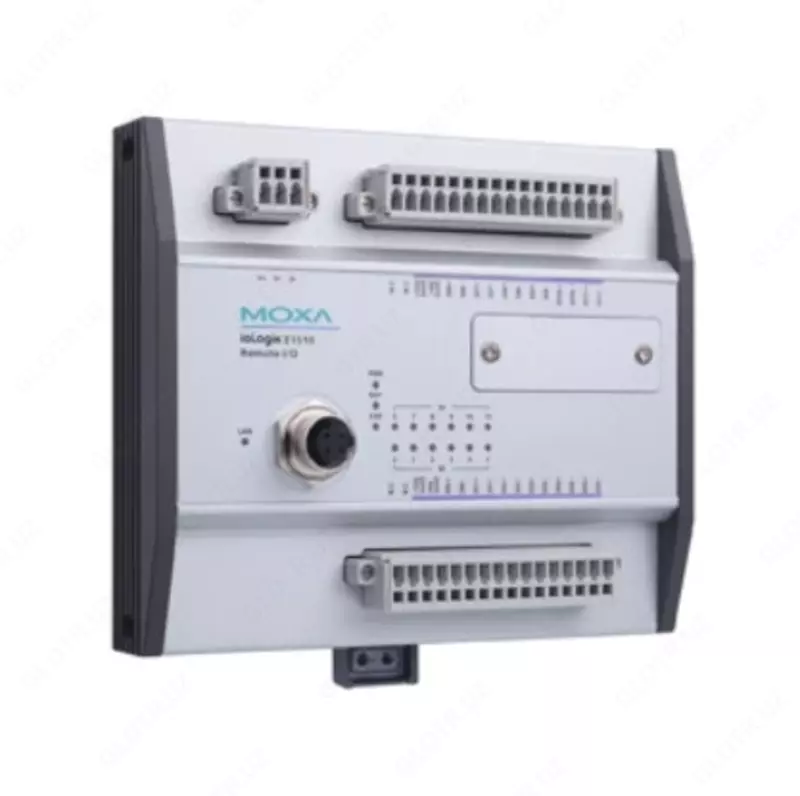

Модуль ioLogik E1512-M12-CT-T

Модуль ioLogik E1512-M12-CT-T

• Параметры связи
• Тип интерфейса   Ethernet 
• Порты Ethernet   1 x Ethernet 10/100 Base T(X) (разъем M12) 
• Протоколы Ethernet   Bootp 
  DHCP 
  HTTP 
  Modbus TCP 
  Modbus UDP 
  TCP/IP 
• Магнитная изоляция Ethernet-портов   1,5 кВ 

• Дискретный ввод/вывод
• Количество каналов дискретного ввода/вывода   4 

• Дискретный ввод
• Количество каналов дискретного ввода   8 (4 DI + 4 DIO) 
• Тип каналов дискретного ввода   С общим '+', с общим '-' или сухой контакт 
• Режим работы   Дискретный вход или счетчик (до 250 Гц) 
• Сухой контакт   Логическая '1': открыт 
  Логический '0': замкнут на землю 
• Влажный контакт   Логическая '1': 10~30 В постоянного тока 
  Логический '0': 0~3 В постоянного тока 
• Напряжение изоляции, В   3000 

• Дискретный вывод
• Тип каналов дискретного вывода   Sink 
• Режим работы   Дискретный выход или генератор импульсов 
• Максимальная нагрузка на канал   200 мА 
• Защита от перегрева   175°C (типичная), 150°C (мин.) 
• Защита от перенапряжения   35 В пост. 
• Защита по току   0.65 А на канал при 25°C 

• Требования к электропитанию
• Рабочее напряжение   12 ~ 48 В пост. 
• Потребление тока   150 мА при 24 В
• Разъем электропитания   Клемма 

• Условия эксплуатации
• Рабочая температура, °C   -40 ~ +85 
• Температура хранения, °C   -40 ~ +85 
• Рабочая влажность, %   5 ~ 95 
• Рабочая высота над уровнем моря   до 2000 м 

• Конструктивные свойства
• Материал корпуса   Пластик 

• Размеры и вес
• Габаритные размеры, мм   144 x 124 x 30 Модуль ioLogik E1512-M12-CT-T
• Вес нетто, кг   0.83

• Монтаж
• Монтаж   На DIN-рейку 
  Настенный 
  Настольный 

• Наличие международных сертификатов
• Безопасность   UL508 
• Электромагнитная совместимость (EMI)   FCC Part 15 Subpart B Class A 
• Электромагнитная совместимость (EMS) Модуль ioLogik E1512-M12-CT-T   IEC 61000-4-2 (ESD) 
  IEC 61000-4-3 RS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
• Электромагнитная совместимость (EMC)   EN 61000-6-2 
  EN 61000-6-4 
• Применение на транспорте   EN 50121-4 
  EN 50155 
• Удары   IEC 60068-2-27 
• Вибрации   IEC 60068-2-6 

• Гарантийный срок
• Гарантийный срок Модуль ioLogik E1512-M12-CT-T   5 лет 

• Комплект поставки
• Комплект поставки   Заглушки для неиспользуемых портов 
  Краткое руководство пользователя 
  Устройство
