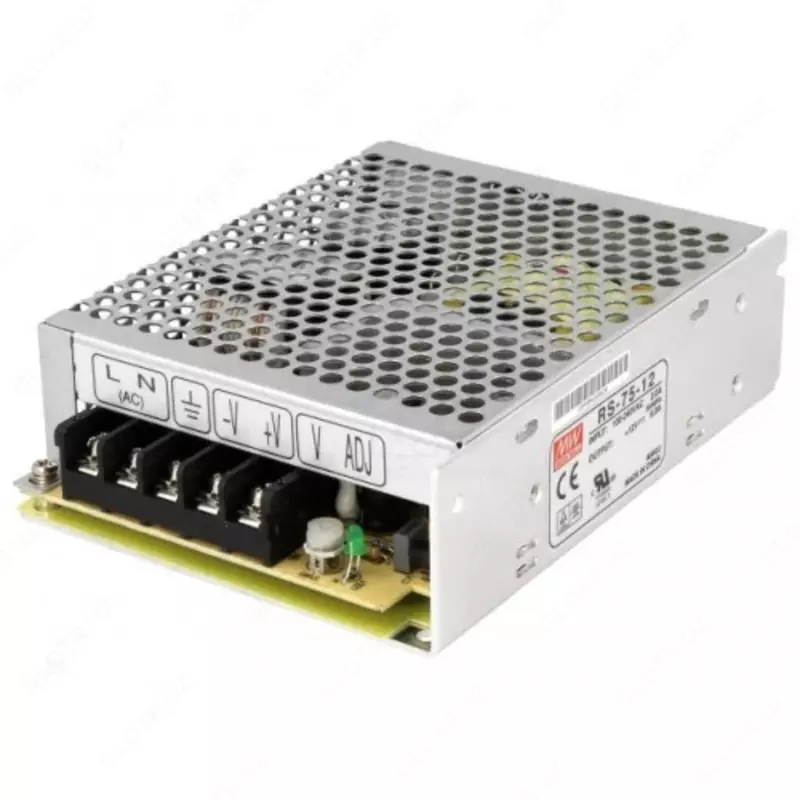

NES-75-12 Блок питания MEAN WELL

Технические характеристики

Техническая документация

Выход:
Напряжение постоянного тока	12V
Номинальный ток	6.2A
Диапазон тока	0-6.2A
Номинальная мощность	74.4W
Уровень шума на выходе	120mVp-p
Диапазон регулировки напряжения	10.8-13.2V
Допустимое отклонение напряжения	±1.0%
Нестабильность выходного напряжения по сети	±0.5%
Нестабильность по нагрузке	±0.5%
Время установки, время нарастания	500ms, 30ms/230VAC
Время удержания	50ms/230VAC 10ms/115VAC at full load

Вход:
Диапазон входных напряжений	85 ~ 264VAC 120-370VDC
Диапазон частот	47 - 63Hz
КПД	82%
Переменный ток	1.5A/115VAC 0.9A/230VAC
Выдерживаемое напряжение	l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC
Пусковой ток	COLD START45A

Защита:
Защита от перенапряжения	13.8 -16.2V / Protection type: Shut down o/p voltage, re-power on to recover
Защита от перегрузки	110-150% rated output power / Protection type: Hiccup mode, recovers automatically after fault condition is removed

Условия окр. среды:
Диапазон рабочих температур	-20 - +60°C
Рабочая влажность	20 - 90% RH non-condensing
Температурный коэффициент	±0.03%/°C (0 - 45°C)
Вибрация	10 - 500Hz, 2G 10min./1 cycle, period for 60min. each along X, Y, Z axes
Температурно-влажностный режим хранения	-40 - +85°C, 10 - 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL60950-1, CB(IEC60950-1),CCC GB4943.1:2011 approved
Сопротивление изоляции	l/P-O/P, l/P-FG, O/P-FG:100M Ohms/500VDC/25°C/70% RH
Электромагнитная совместимость	Compliance to EN55022 (CISPR22) Class B, EN61000-3-2,-3
Электромагнитная помехоустойчивость	Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-1, light industry level, criteria A

Прочее:
MTBF (Средняя наработка на отказ)	378.2K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	159*97*38mm (L*W*H)
Упаковка	0.52Kg; 30pcs/16.6Kg/0.97CUFT
