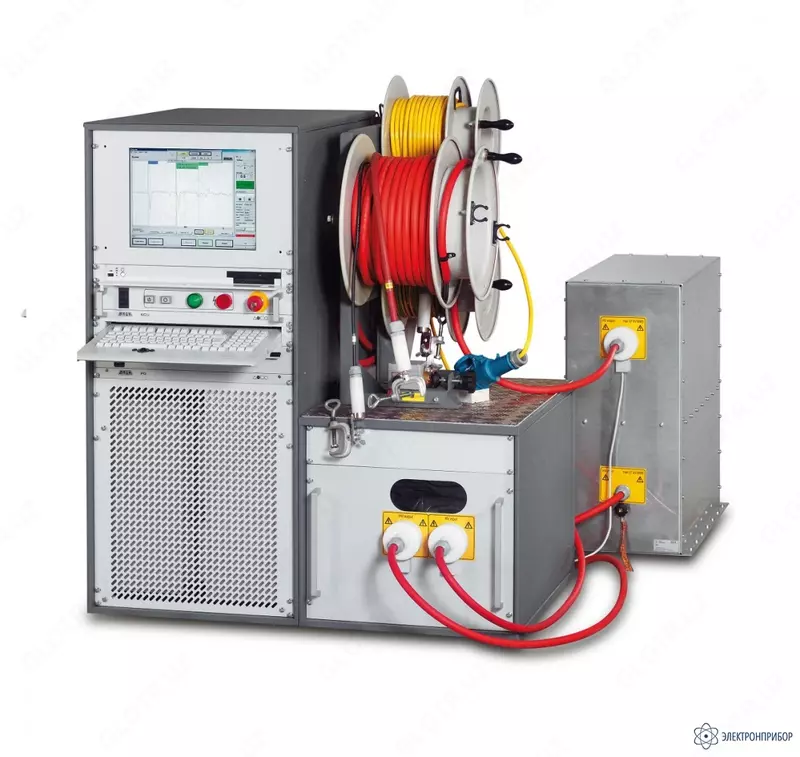

PHG 80 — система СНЧ испытаний и диагностики кабелей

Описание системы СНЧ испытаний и диагностики кабелей PHG 80:

Многофункциональная система испытаний и диагностики кабелей PHG80 производства компании BAUR(Австрия) предназначена для испытаний и диагностики кабелей, трансформаторов и другого электротехнического оборудования напряжением до 80кВ на сверхнизкой частоте 0,1 Гц.

PHG TD/PD– единственная комплексная система в одном корпусе, позволяющая проводить испытания на 0,1Гц/DC и  комплексную диагностику состояния кабелей и их ресурса. Методы измерения тангенса угла диэлектрических потерь и частичных разрядов идеально дополняют друг друга и позволяют, с одной стороны, определять общее состояние образца, а с другой – локализовать специфические повреждения в изоляции и муфтах.

Система PHG80 TD/PD включает в себя испытательную установку кабелей на сверхнизких частотах 0,1Гц/пост.тока  PHG 80 , встроенный модуль измерения тангенса угла диэлектрических потерь PHG TD,модуль измерения уровня частичных разрядов и локализации источника PHG PD.

Особенности системы СНЧ испытаний и диагностики кабелей PHG 80:

Испытание кабелей с изоляцией из сшитого полиэтилена 6-35 кВ;

Испытание силовых кабелей с бумажно-пропитанной изоляцией 6-10 кВ;

Испытание оболочки кабелей с СПЭ-изоляцией;

Испытание изоляции генераторов, трансформаторов, а также для коммутационных устройств;

Диагностика кабелей методом измерения тангенса диэлектрических потерь (tan D);

Диагностика кабелей методом измерения уровня и локализаци источника частичных разрядов ЧР.

Технические характеристики системы СНЧ испытаний и диагностики кабелей PHG 80:

Параметр Значение

Выходное напряжение

Переменное напряжение-синус (0,1 Гц) 1-57 кВ (80 кВ пик)

Переменное напряжение-меандр (0,1 Гц) 1-80 кВ

Выпрямленное напряжение +/– 80 кВ

Разрешение 0,1 кВ

Точность 1%

Диапазон частот 0,1 — 0,01 Гц

Диапазон нагрузок 10 нФ-20мкФ

Ток на выходе

Диапазон 0-120 мА

Разрешение 1 мкА

Точность 1%

Измерение тангенса угла потерь (TD) только для моделей PHG 80 TD, PHG 80 TD/PD

Переменное напряжение- синус (0,1 Гц) 1-57 кВ (80 кВ пик)

Частота измерений 0,1 Гц

Диапазон нагрузок 10 нФ-3мкФ

Диапазон измерений 1х10-3 / 1000х10-3

Точность измерений tan D 1х10-4

Разрешение 1х10-5

Регистрация токов утечек Опция
