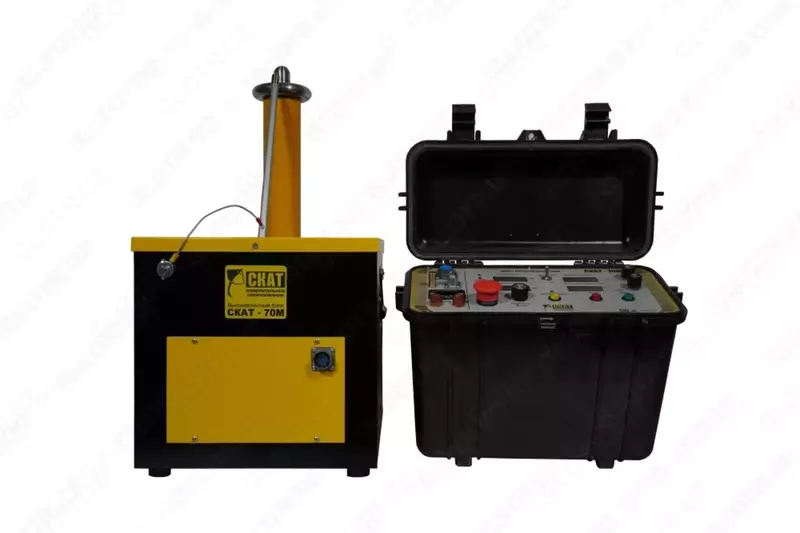

СКАТ-70М — аппарат высоковольтный испытательный

Назначение аппарата высоковольтного испытательного СКАТ-70М:

• для генерирования напряжения переменного тока синусоидальной формы частотой 50 Гц и напряжения постоянного тока.
• для измерения напряжения и силы переменного и постоянного тока при проведении испытаний и диагностировании изоляции силовых кабелей, ограничителей перенапряжений и твердых диэлектриков.
• для тестовых испытаний образцов различных твердых диэлектриков, в том числе композитных, различных электронных устройств с высоковольтной гальванической развязкой, систем и схем грозовой защиты, а также других устройств и их частей, где важна проверка электрической прочности.

Условия эксплуатации применения аппарата высоковольтного испытательного СКАТ-70М:

• температура окружающего воздуха от -20 до +40°C;
• относительная влажность воздуха до 80% при температуре +25°C.

• Технические характеристики аппарата высоковольтного испытательного СКАТ-70М:

  Параметр		Значение
  Испытание напряжением постоянного тока (DC)
  Выходное напряжение	Диапазон регулирования, кВ	От 1 до 71
  	Диапазон измерений, кВ	От 3 до 70
  	Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,04·((70/U)-1)), где U - измеренное значение, кВ
  	Амплитуда пульсаций, %	3
  	Полярность напряжения постоянного тока	Отрицательная (опционально - положительная)
  Выходной ток	Максимальный уровень, мА	20
  	Диапазон измерений, мА	От 0,1 до 20
  	Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,1·((20/I-1)), где I  - измеренное значение, мА
  Испытание напряжением переменного тока (AC)
  Выходное напряжение	Диапазон регулирования, кВ	От 1 до 51
  	Диапазон измерений, кВ	От 2 до 50
  	Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,04·((50/U)-1)), где U - измеренное значение, кВ
  	Амплитуда пульсаций, %	5
  Выходной ток	Максимальный уровень, мА	50
  	Диапазон измерений, мА	От 0,1 до 50
  	Пределы допускаемой относительной погрешности измерений, %	± (2,0+0,1·((50/I-1)), где I - измеренное значение, мА
  Емкость допустимой нагрузки при максимальном напряжении		До 2,5 нФ
  Системные параметры
  Режимы испытания		Ручной; автоматический
  Скорость изменения напряжения, кВ/с		0,5; 1; 2; 5
  Диапазон значений таймера, задаваемого пользователем, мин		От 1 до 60
  Интерфейсы
  Индикация		Светодиодные знакосинтезирущие индикаторы
  Управление аппаратом		Кнопочное и с помощью энкодеров
  Безопасность
  Заземление		Защитное заземление; автоматический заземлитель
  Защита		Защита от превышения допустимого напряжения и тока; отключение при пробое в нагрузке; защита от перегрева высоковольтного блока; внешняя сигнальная лампа (опция)
  Системы отключения высокого напряжения		Кнопка аварийного отключения; защитная блокировка (опция)
  Параметры питания и потребления
  Напряжение питающей сети переменного тока, В		От 198 до 242
  Частота питающей сети, Гц		От 49 до 51
  Максимальная потребляемая мощность		2800 В•А
  Максимальный потребляемый ток, А		15
  Физические параметры
  Габариты блока управления, В × Ш × Г, мм		420 × 340 × 220
  Масса блока управления		14 кг
  Габариты высоковольтного, В × Ш × Г, мм		650 × 375 × 360
  Масса высоковольтного блока		29 кг
  Логистика
  Габариты упаковки, мм		670 х 670 х 400
  Объем упаковки, м3		0,18
  Вес в упаковке, кг		55
